20
Подключение
Русский
Подключение источника видеосигнала, оснащенного выходом DVI-D
Проектор оснащен входным гнездом DVI-D, позволяющим подключать его к источнику сигнала DVI-D,
как проигрыватель DVD.
Формат DVI-D используется для прямой передачи цифрового сигнала на цифровой дисплей без
предварительного преобразования. Полностью цифровое соединение обеспечивает более быструю
передачу и более высокое качество изображения благодаря цифровому формату.
Осмотрев источник входного сигнала, определите наличие свободного выхода DVI-D:
• При наличии свободного выхода можно переходить к следующим пунктам.
• При отсутствии свободного выхода необходимо выбрать альтернативный способ подключения
источника видеосигнала.
Подключение проектора к источнику видеосигнала, оснащенному выходом DVI-D:
1. Подключите один конец кабеля DVI-D к выходному разъему DVI-D источника сигнала.
Подключите другой конец кабеля к входному разъему DVI-D на проекторе.
2. Чтобы воспользоваться комбинированными монофоническими динамиками проектора, выберите
соответствующий аудиокабель и подсоедините один его конец к гнезду аудиовыхода на устройстве
отображения, а другой конец к гнезду AUDIO (Аудио) на проекторе.
После подключения, управление звуком можно будет осуществлять с помощью экранных меню
проектора. Подробнее см. "Настройки звука" на стр. 44.

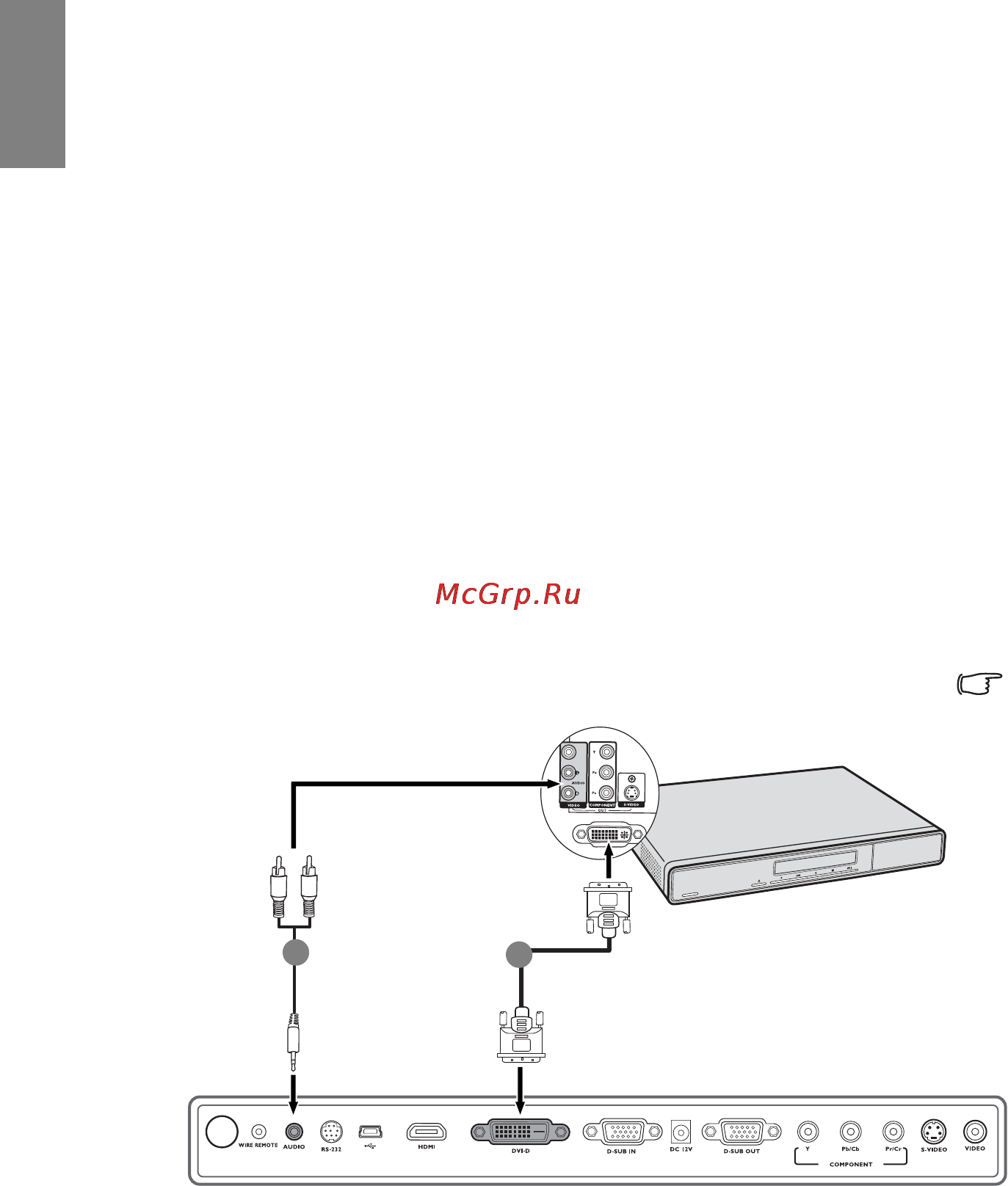

Кабель
DVI-D
Аудиокабель
Аудио/видео
устройство
• Проектор воспроизводит
только монофонический
звук даже в случае
подключения
стереофонического
сигнала. Подробнее см.
"Подключение
источников
аудиосигнала" на стр. 18.
• В том маловероятном
случае, если при
подключении проектора
к проигрывателю DVD
цвета отображаются
неправильно, установите
для цветового
пространства значение
YUV. Подробнее см.
"Изменение цветового
пространства" на стр. 27.
• Если сигнал отсутствует
после того, как было
установлено
подключение, отключите
функцию Быстрый
автопоиск в меню
ИСТОЧНИК. Подробнее
см. "Выбор входного
сигнала" на стр. 27.
