29

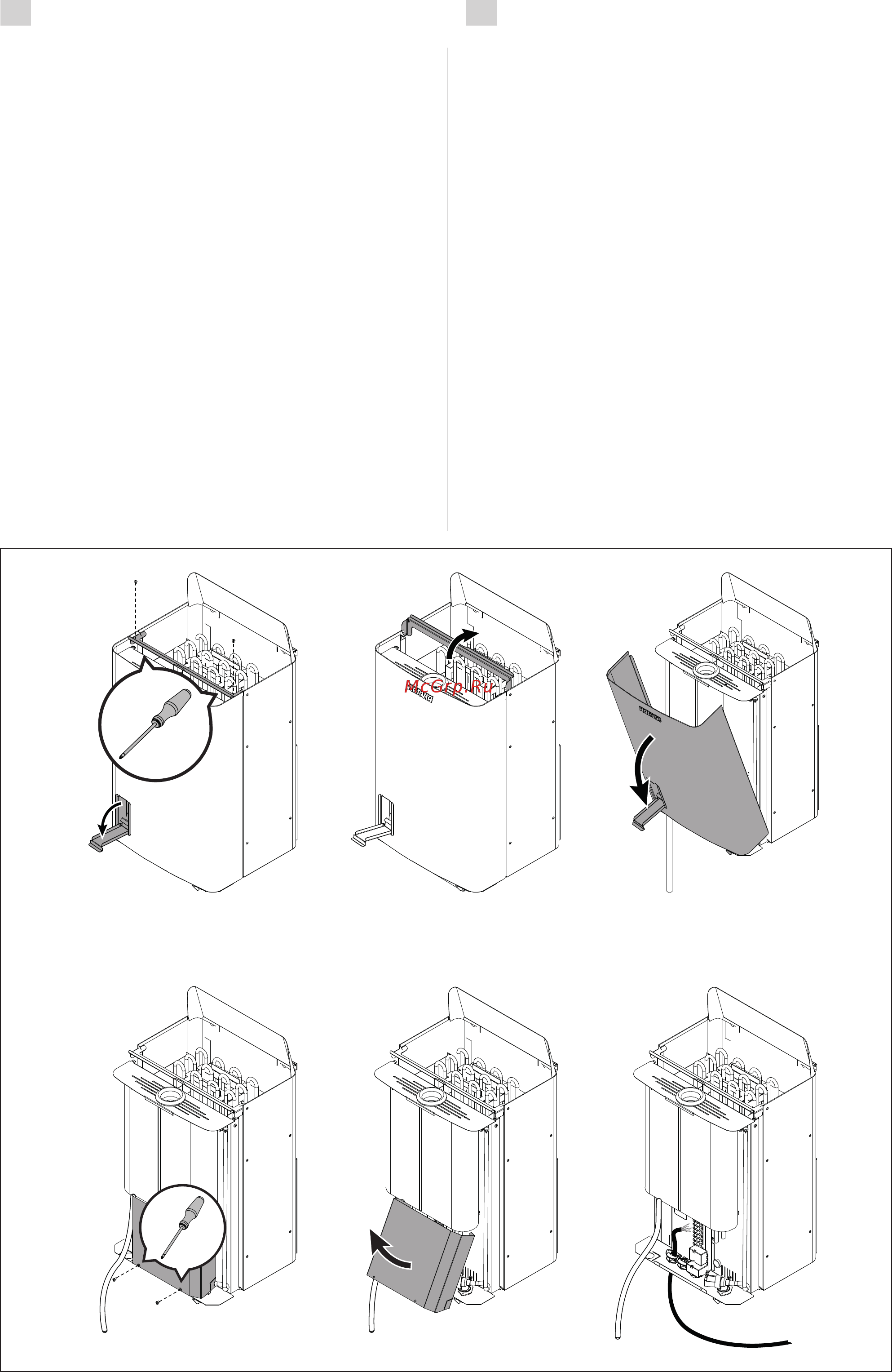

Figure 9.
Abbildung 9.
3.3. Installation of the control unit and sensors
The control unit includes detailed instructions for
mounting the unit on the wall.
3.4. Installing the Heater
See figures 6 - 10.
1. Connect the power cable (fig. 9) to the heater.
2. Install the wall mount horizontally to the wall
using suitable fasteners. Make sure that the
heater is supported not only by the wall panel
(figure 7). Take note of the floor's slope. Using
the wall mount ensures the 80 mm safety
distance.
3. Lift the heater into the mount and make sure it
is centered (figure 10:1-3).
4. Install the steam guide to the heater and the wall
mount (figure 10:4-5).
5. Secure the heater to the wall mount by screwing
two screws behind the steam guide (figure
10:6).
6. Connect the power cable to the wall outlet.
3.3. Anschluß des Steuergerätes und der Fühler
In Verbindung mit dem Steuergerät werden genauere
Anweisungen zu dessen montieren an der Wand gegeben.
3.4. Montage des Saunaofens
Siehe Abb. 6 - 10.
1. Verbinden Sie das Anschlusskabel mit dem Ofen
(Abb. 9).
2. Befestigen Sie die Wandhalterung unter
Verwendung geeigneter Befestigungsmittel
waagerecht an der Wand. Stellen Sie sicher,
dass der Ofen nicht direkt auf das Paneel trifft
(Abb. 7). Beachten Sie das Gefälle des Bodens.
Die Wandhalterung positioniert sich automatisch
in einer sicheren Höhe von mindestens 80 mm.
3. Setzen Sie den Ofen ein und stellen Sie sicher,
dass der Ofen sich mittig auf der Halterung
befindet (Abb. 10:1-3).
4. Drehen Sie die Dampfsteuerung am Ofen und der
Wandhalterung zu (Abb. 10:4-5).
5. Sichern Sie die Befestigung hinter der
Dampfsteuerung mit Schrauben ab (Abb. 10:6).
6. Schließen Sie das Anschlusskabel an der
Steckdose an der Wand an.
1 2 3
4 5 6
