Wartung/Instandhaltung
11|2018 DE 33
8.6.3 Motor montieren
Motorwelle und Pumpenwelle müssen fettfrei sein!
Die Motorwelle darf keine Passfeder haben.
Auf Antriebsseite verstärktes Lager verwenden.
Axial befestigter Motor verwenden.
Abbildung 13 beachten.
1. Motor (800) auf Antriebslaterne (161) positionieren.
2. Sechskantschrauben (901.1) und Beilagscheiben (920.4) festziehen.
8.6.4 Kupplung montieren
Motor muss montiert sein. Ausnahme bei unvollständigen Maschinen. Hier Kapitel „Haltewinkel
montieren“ beachten!
Abbildung 12 beachten.
1. Zylinderstift (569) in die Welle (211) stecken.
2. Die beiden Kupplungshälften (849) an die Welle (211) montieren.
3. Innensechskantschrauben (914.1) handfest einschrauben.
4. Kupplung ausrichten. Siehe Kapitel 8.6.5 auf Seite 33

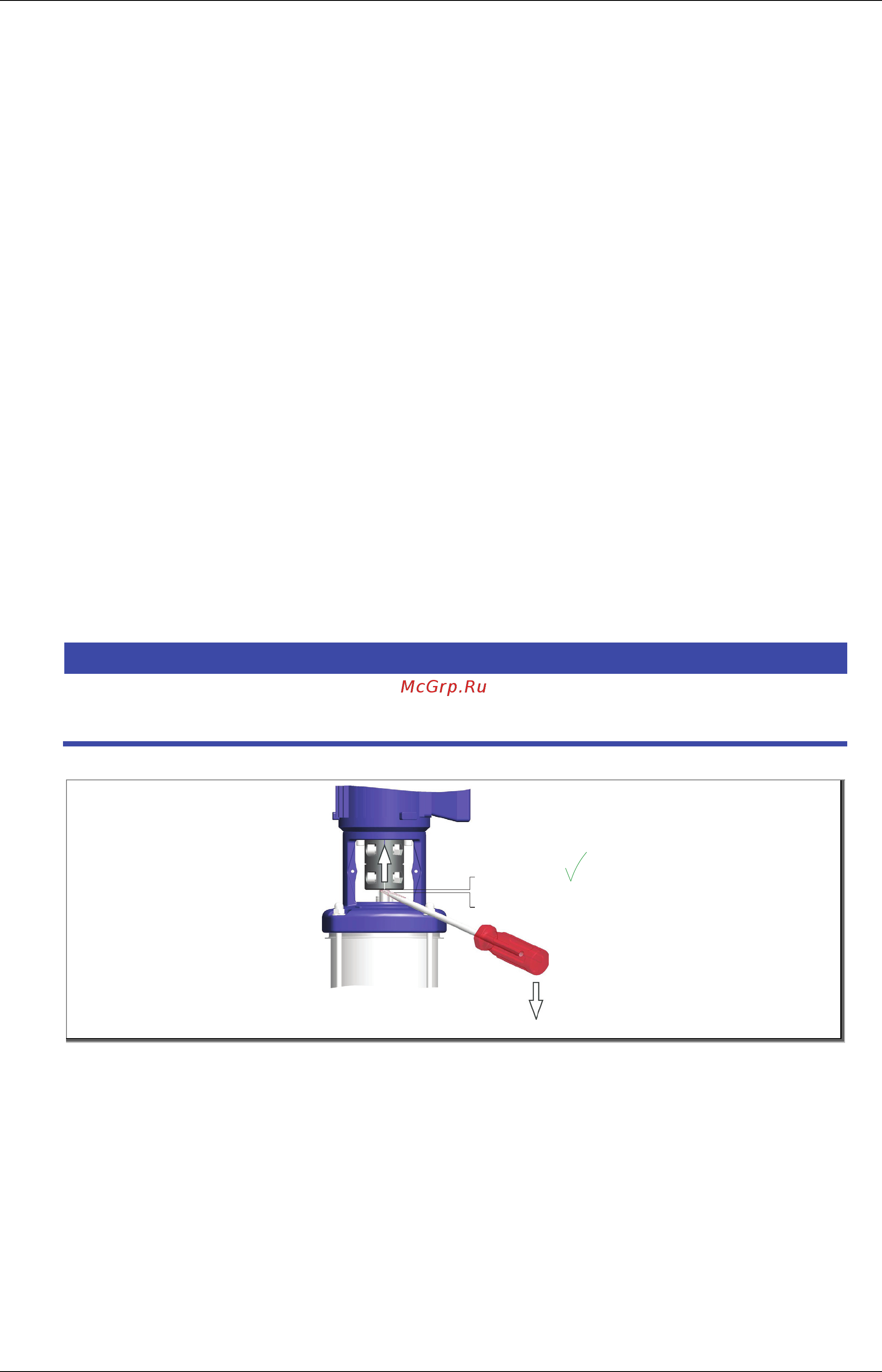

8.6.5 Kupplung ausrichten
1. Kupplung (849) auf unterste Position absenken. Anschließend mit Schraubendreher 1,5 mm
anheben.
Es darf kein Spalt zwischen den Kupplungshälften vorhanden sein.
2. Innensechskantschrauben (914.1) festziehen.
3. Kupplungsschutz (681) mit den Innensechskantschrauben (914.2) an der Antriebslaterne (161)
montieren.
HINWEIS
Um zu verhindern, dass der Rotor des Elektromotors aus den Lagern gehoben wird, muss der Rotor
blockiert werden, bevor die Kupplung eingestellt wird.
Dies
g
ilt bei Motoren ≥ 11 kW!
Fixed Seal / Easy Access Seal
MIN
MIN + 1,5 mm
WG56.00.010-P
Abb. 18
