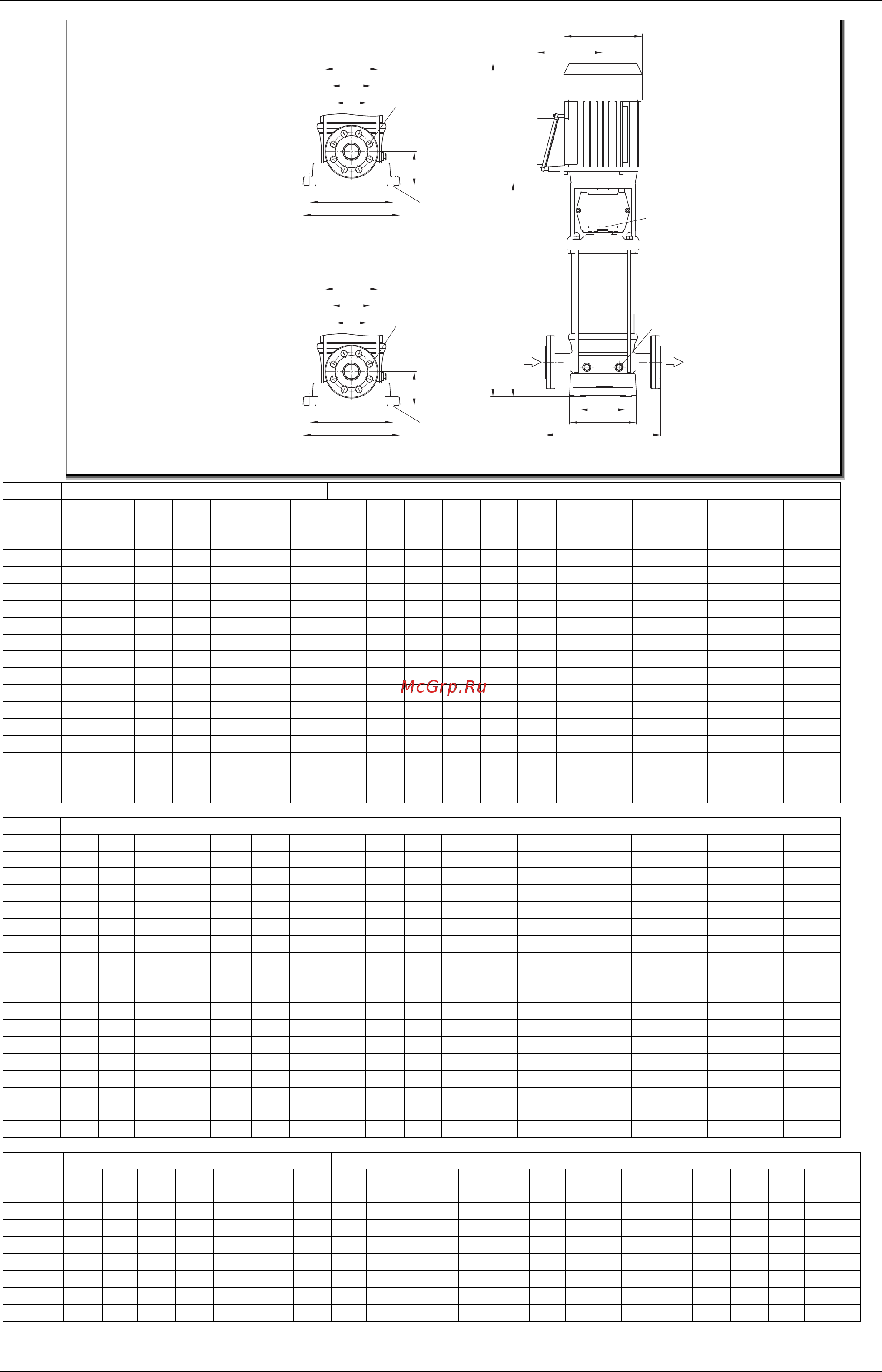

Technische Daten
11|2018 DE 43
ØD6
ØD7
ØD8
8x ØD9
4x ØD5
F3
m
n
q
s
Sa Da
o
IN-VB(S)-F
1/4“
3/8“
F1
F2
E1
E2
ØD1
ØD2
ØD3
4x ØD4
4x ØD5
F3
m
n
PN 16
PN 25/40
WG56.00.029-P
allgemeine Maße IN-
V
B(S)-F
Typ m n q s ØD5 E1 E2 o ØD1 ØD2 ØD3 ØD4 ØD6 ØD7 ØD8 ØD9 F1 F2 F3 Sa/Da
60-10-1 266 306 230 190 14 223 167 365 158 180 230 19 158 190 254 23 827 487 140 DN 100
60-10 266 306 230 190 14 266 178 365 158 180 230 19 158 190 254 23 942 577 140 DN 100
60-20-2 266 306 230 190 14 266 178 365 158 180 230 19 158 190 254 23 1020 655 140 DN 100
60-20 266 306 230 190 14 315 204 365 158 180 230 19 158 190 254 23 1183 685 140 DN 100
60-30-2 266 306 230 190 14 315 204 365 158 180 230 19 158 190 254 23 1261 763 140 DN 100
60-30 266 306 230 190 14 315 204 365 158 180 230 19 158 190 254 23 1341 763 140 DN 100
60-40-2 266 306 230 190 14 315 204 365 158 180 230 19 158 190 254 23 1421 841 140 DN 100
60-40 266 306 230 190 14 350 223 365 158 180 230 19 158 190 254 23 1421 841 140 DN 100
60-50-2 266 306 230 190 14 350 223 365 158 180 230 19 158 190 254 23 1499 919 140 DN 100
60-50 266 306 230 190 14 400 290 365 158 180 230 19 158 190 254 23 1569 919 140 DN 100
60-60-2 266 306 230 190 14 400 290 365 158 180 230 19 158 190 254 23 1647 997 140 DN 100
60-60 266 306 230 190 14 400 290 365 158 180 230 19 158 190 254 23 1647 997 140 DN 100
60-70-2 266 306 230 190 14 400 290 365 158 180 230 19 158 190 254 23 1725 1075 140 DN 100
60-70 266 306 230 190 14 400 290 365 158 180 230 19 158 190 254 23 1725 1075 140 DN 100
60-80-2 266 306 230 190 14 400 290 365 158 180 230 19 158 190 254 23 1803 1153 140 DN 100
60-80 266 306 230 190 14 466 335 365 158 180 230 19 158 190 254 23 1848 1153 140 DN 100
60-90-2 266 306 230 190 14 466 335 365 158 180 230 19 158 190 254 23 1926 1231 140 DN 100
allgemeine Maße IN-
V
B(S)-F
Typ m n q s ØD5 E1 E2 o ØD1 ØD2 ØD3 ØD4 ØD6 ØD7 ØD8 ØD9 F1 F2 F3 Sa/Da
85-10-1 280 346 239 199 14 233 162 380 158 180 230 19 158 190 254 23 1060 641 140 DN 100
85-10 280 346 239 199 14 233 162 380 158 180 230 19 158 190 254 23 1098 641 140 DN 100
85-20-2 280 346 239 199 14 315 206 380 158 180 230 19 158 190 254 23 1282 780 140 DN 100
85-20-1 280 346 239 199 14 315 206 380 158 180 230 19 158 190 254 23 1282 780 140 DN 100
85-20 280 346 239 199 14 315 206 380 158 180 230 19 158 190 254 23 1282 780 140 DN 100
85-30-2 280 346 239 199 14 315 206 380 158 180 230 19 158 190 254 23 1431 889 140 DN 100
85-30-1 280 346 239 199 14 350 225 380 158 180 230 19 158 190 254 23 1480 889 140 DN 100
85-30 280 346 239 199 14 350 225 380 158 180 230 19 158 190 254 23 1480 889 140 DN 100
85-40-2 280 346 239 199 14 400 290 380 158 180 230 19 158 190 254 23 1648 998 140 DN 100
85-40-1 280 346 239 199 14 400 290 380 158 180 230 19 158 190 254 23 1648 998 140 DN 100
85-40 280 346 239 199 14 400 290 380 158 180 230 19 158 190 254 23 1648 998 140 DN 100
85-50-2 280 346 239 199 14 400 290 380 158 180 230 19 158 190 254 23 1757 1107 140 DN 100
85-50-1 280 346 239 199 14 400 290 380 158 180 230 19 158 190 254 23 1757 1107 140 DN 100
85-50 280 346 239 199 14 400 290 380 158 180 230 19 158 190 254 23 1757 1107 140 DN 100
85-60-2 280 346 239 199 14 466 373 380 158 180 230 19 158 190 254 23 1923 1216 140 DN 100
85-60-1 280 346 239 199 14 466 373 380 158 180 230 19 158 190 254 23 1923 1216 140 DN 100
85-60 280 346 239 199 14 466 373 380 158 180 230 19 158 190 254 23 1923 1216 140 DN 100
allgemeine Maße IN-
V
B(S)-F
Typ m n q s ØD5 E1 E2 o ØD1 ØD2 ØD3 ØD4 ØD6 ØD7 ØD8 ØD9 F1 F2 F3 Sa/Da
125-10 380 440 335 275 18 340 223 480 184 210/216 254 19 184 220/235 279 26 1272 739 160 DN 125
125-20-2 380 440 335 275 18 340 223 480 184 210/216 254 19 184 220/235 279 26 1402 869 160 DN 125
125-20-1 380 440 335 275 18 360 234 480 184 210/216 254 19 184 220/235 279 26 1517 869 160 DN 125
125-20 380 440 335 275 18 400 340 480 184 210/216 254 19 184 220/235 279 26 1539 869 160 DN 125
125-30-2 380 440 335 275 18 400 340 480 184 210/216 254 19 184 220/235 279 26 1669 999 160 DN 125
125-30-1 380 440 335 275 18 400 340 480 184 210/216 254 19 184 220/235 279 26 1669 999 160 DN 125
125-30 380 440 335 275 18 400 340 480 184 210/216 254 19 184 220/235 279 26 1669 999 160 DN 125
125-40-2 380 440 335 275 18 450 365 480 184 210/216 254 19 184 220/235 279 26 1829 1119 160 DN 125
