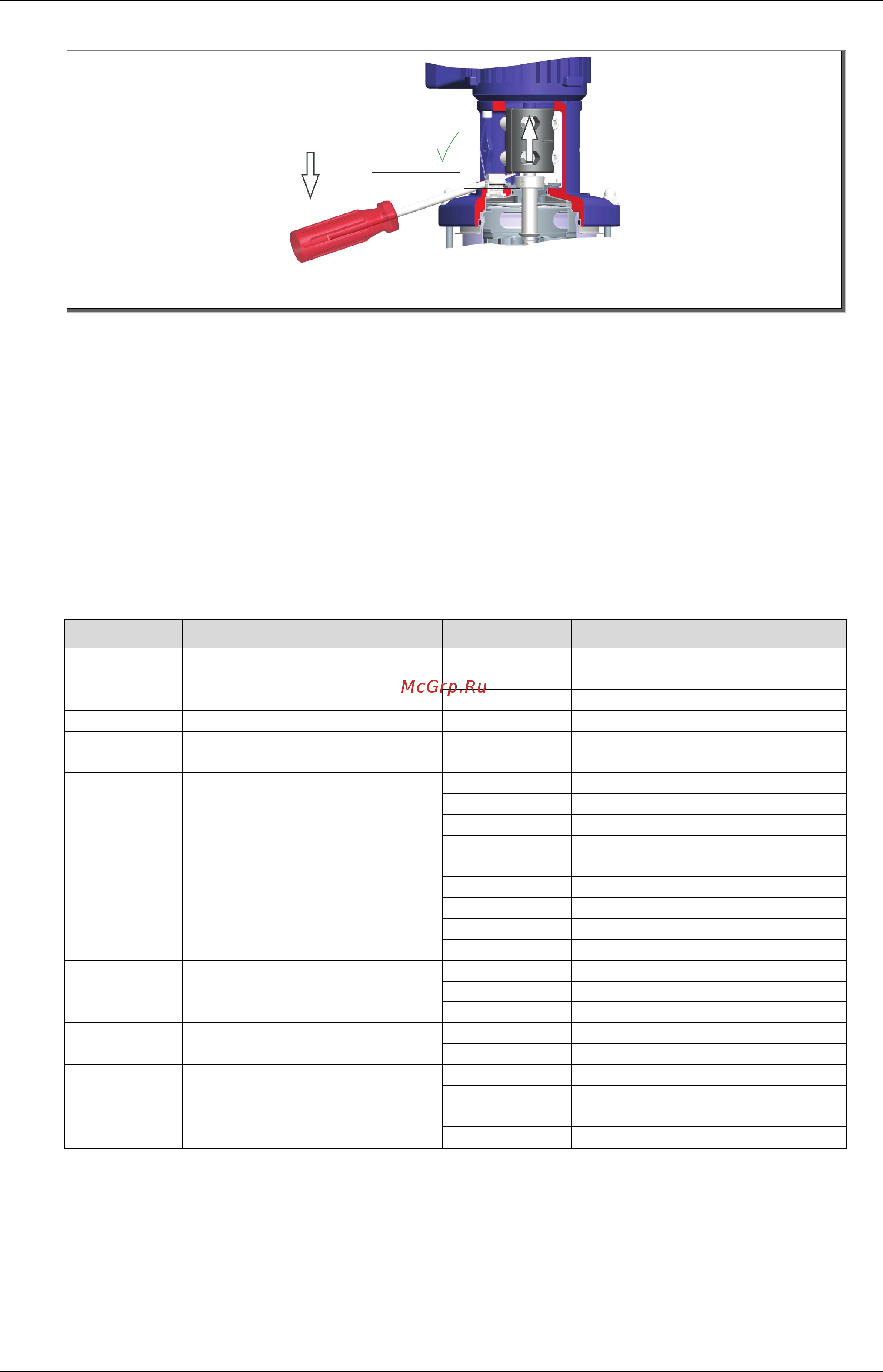

![SPECK Pumpen IN-VB 6-30 F [36/100] Schraubenanzugsmomente](/views2/1622751/page36/bg24.png)
Wartung/Instandhaltung
34 DE 11|2018
Cartridge Seal
MIN + 1.5 mm
MIN
WG56.00.011-P
Abb. 19
8.6.6 Haltewinkel montieren – nur bei unvollständigen Maschinen
Abbildung 14 beachten.
1. Haltewinkel (89-11.03) von oben in die Antriebslaterne (161) legen.
2. Die beiden Kupplungshälften (849) an die Welle (211) montieren. Der Haltewinkel (89-11.03) muss
zwischen den Kupplungshälften (849) liegen.
3. Innensechskantschraube (914.1) festziehen.
4. Kupplungsschutz (681) mit den Innensechskantschrauben (914.2) an der Antriebslaterne (161)
montieren.
8.7 Schraubenanzugsmomente
Bei der Montage nachfolgende Anzugsmomente beachten. Siehe Kapitel 10.2 auf Seite 44
Teile-Nr. Benennung Gewinde Anzugsmoment [Nm]
800 Motor M6 10
M12 70
M16 70
903.1 Verschlussschraube R 3/8 15
903.2 Verschlussschraube R 1/4 bis IN-VB 25: 15 Nm
ab IN-VB 40: 10 Nm
914.1 Innensechskantschraube M6 St 16
M8 St/GG 30
M8 Al 22
M10 70
901.1 Innensechskantschraube M6 10
M8 10
M10 50
M12 70
M16 70
914.3 Innensechskantschraube M5 4
M6 10
M8 10
922 Mutter M10 28
M12 50
920.1 Mutter M8 12
M10 20
M12 25
M16 50
