+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
11

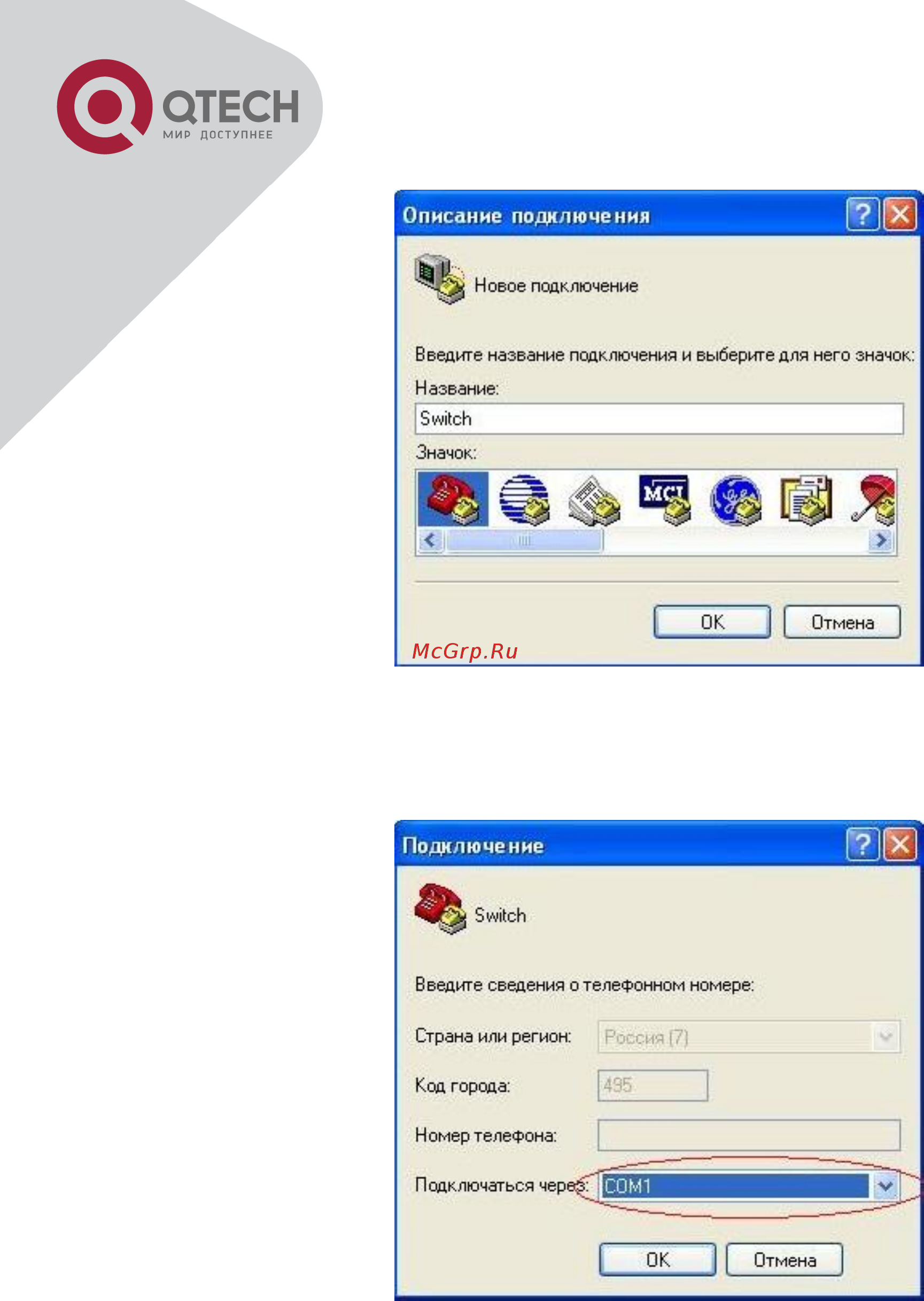

2. Наберите имя для запущенного HyperTerminal, например «Switch».
Запуск HyperTerminal.
3. В выпадающем меню “Подключение” выберите, серийный порт RS-232 который
используется PC, например, COM1 и нажмите “OK”
Запуск HyperTerminal
4. Настройте свойства COM1 следующим образом: Выберите скорость “9600” для “Baud
rate”; “8” для“Data bits”; “none” для “Parity checksum”; “1” для “stop bit”; “none” для “traffic
control”; или вы можете нажать“Restore default”, а после нажать “OK”.
