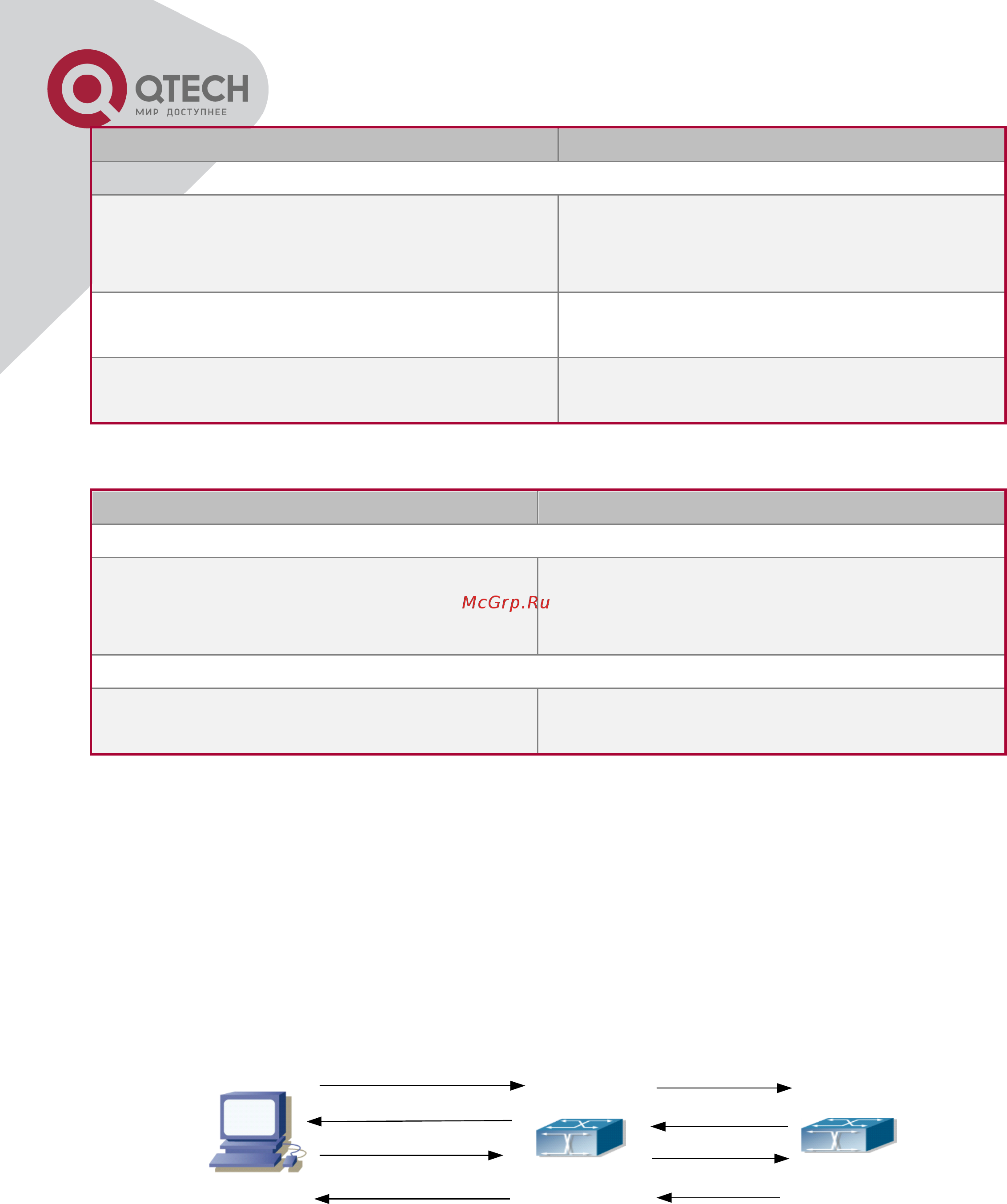

![Q-Tech QSW-3900 [222/259] Конфигурация dhcp ретранслятора](/img/pdf.png)
Q-Tech QSW-3900 [222/259] Конфигурация dhcp ретранслятора
![Qtech QSW-3500-52T-AC [222/259] Конфигурация dhcp ретранслятора](/views2/1062492/page222/bgde.png)
+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
222
Команда
Описание
Режим адресного пула DHCP
hardware-address <hardware-address>
[{Ethernet | IEEE802|<type-number>}]
no hardware-address
Задать/удалить аппаратный адрес, при
ручном назначении адреса.
host <address> [<mask> | <prefix-length> ]
no host
Задать/удалить IP адрес, который будет
назначен заданному клиенту.
client-identifier <unique-identifier>
no client-identifier
Задать/удалить уникальный ID
пользователя.
3. Включить ведение журнала для конфликтов адресов
Команда
Описание
Общий режим
ip dhcp conflict logging
no ip dhcp conflict logging
Включить/выключить ведение журнала для
DHCP адресов, чтобы обнаружить
конфликты адресов.
Режим администратора
clear ip dhcp conflict <address | all >
Удалить единичную запись конфликта или
удалить все записи.
27.3 Конфигурация DHCP ретранслятора
Когда DHCP клиент и сервер находятся в разных сегментах, для передачи DHCP пакетов
необходим DHCP ретранслятор. Использование DHCP ретранслятора делает
необязательным настройку DHCP сервера для каждого сегмента, один DHCP сервер
может обслуживать несколько сегментов, что эффективнее не только с точки зрения
затрат, но и с точки зрения управления.
DHCP ServerDHCP Client
DHCPDiscover(Broadcast)
DHCPOFFER(Unicast)
DHCPREQUEST(Broadcast)
DHCPACK(Unicast)
DHCPDiscover
DHCP Relay
DHCPOFFER
DHCPREQUEST
DHCPACK
DHCP ретнанслятор
Как показано на рисунке, DHCP клиент и DHCP сервер находятся в разных подсетях.
DHCP клиент выполняет те же четыре шага DHCP, как обычно, только к процессу
добавлен DHCP ретранслятор.
Клиент шлет широковещательный пакет DHCPDISCOVER, DHCP ретранслятор
