126
2. Добавление VoIP оборудования в Voice VLAN.
3. Включение Voice VLANа на порту
13.6.3 Типовое применение Voice VLAN
Сценарий:
Компания осуществляет голосовую связь через сконфигурированный Voice VLAN. IP-
телефон 1 и IP-телефон 2 могут подключаться к любому порту коммутатора. Надо
обеспечить нормальную связь с другими устройствами через магистральный порт. MAC
адрес IP-телефона 1 - 00-03-0а-11-22-33, он подключен к порту 1/0/1 коммутатора, IP-
телефон 2 имеет MAC адрес 00-03-0f-11-22-55 и подключен к порту 1/0/2 коммутатора.

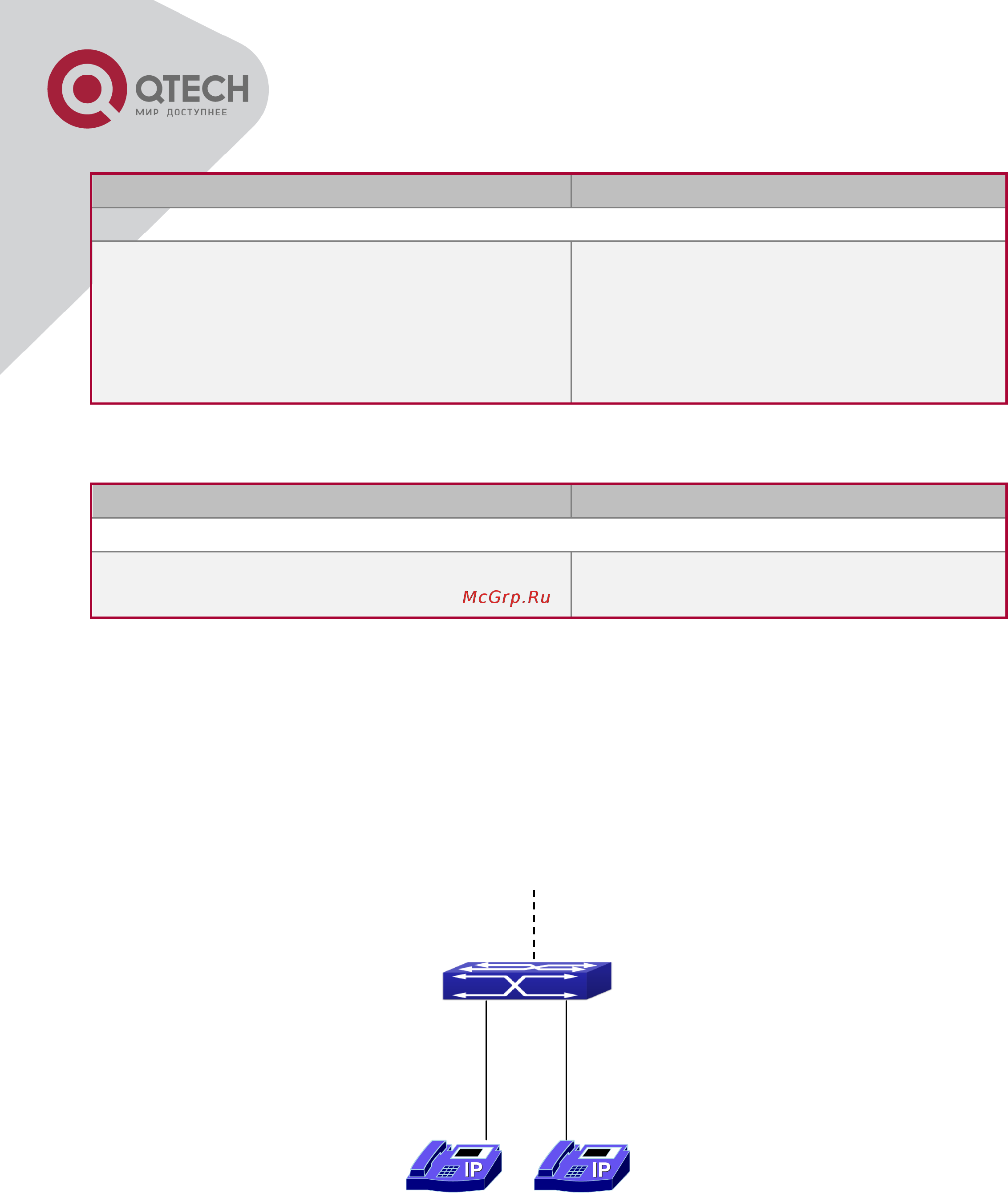

Типовая топология применения голосового VLANа
Команда
Описание
Режим глобального конфигурирования
voice-vlan mac <mac-address> mask <mac-
mask> priority <priority-id> [name <voice-
name>]
no voice-vlan {mac <mac-address> mask
<mac-mask>|name <voice-name> |all}
Добавляет или удаляет оборудование в
Voice VLAN
Команда
Описание
Режим конфигурирования порта
switchport voice-vlan enable
no switchport voice-vlan enable
Включение/выключение функции Voice
VLAN на порту.
IP-phone1
IP-phone2
Switch
