+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
84
счетчиках.
show lldp neighbors interface ethernet
<IFNAME>
Отображение информации о LLDP
соседях на данном порту.
show debugging lldp
Отображение всех портов с включенной
функцией отладки LLDP
Режим администратора
debug lldp
no debug lldp
Включение/выключение вывода
отладочной иинформации LLDP.
debug lldp packets interface ethernet
<IFNAME>
no debug lldp packets interface ethernet
<IFNAME>
Включение/выключение вывода
отладочной информации о отправке или
приеме пакетов LLDP на порту или на
коммутаторе.
Режим конфигурирования порта
clear lldp remote-table
Очистка таблицы соседей на порту

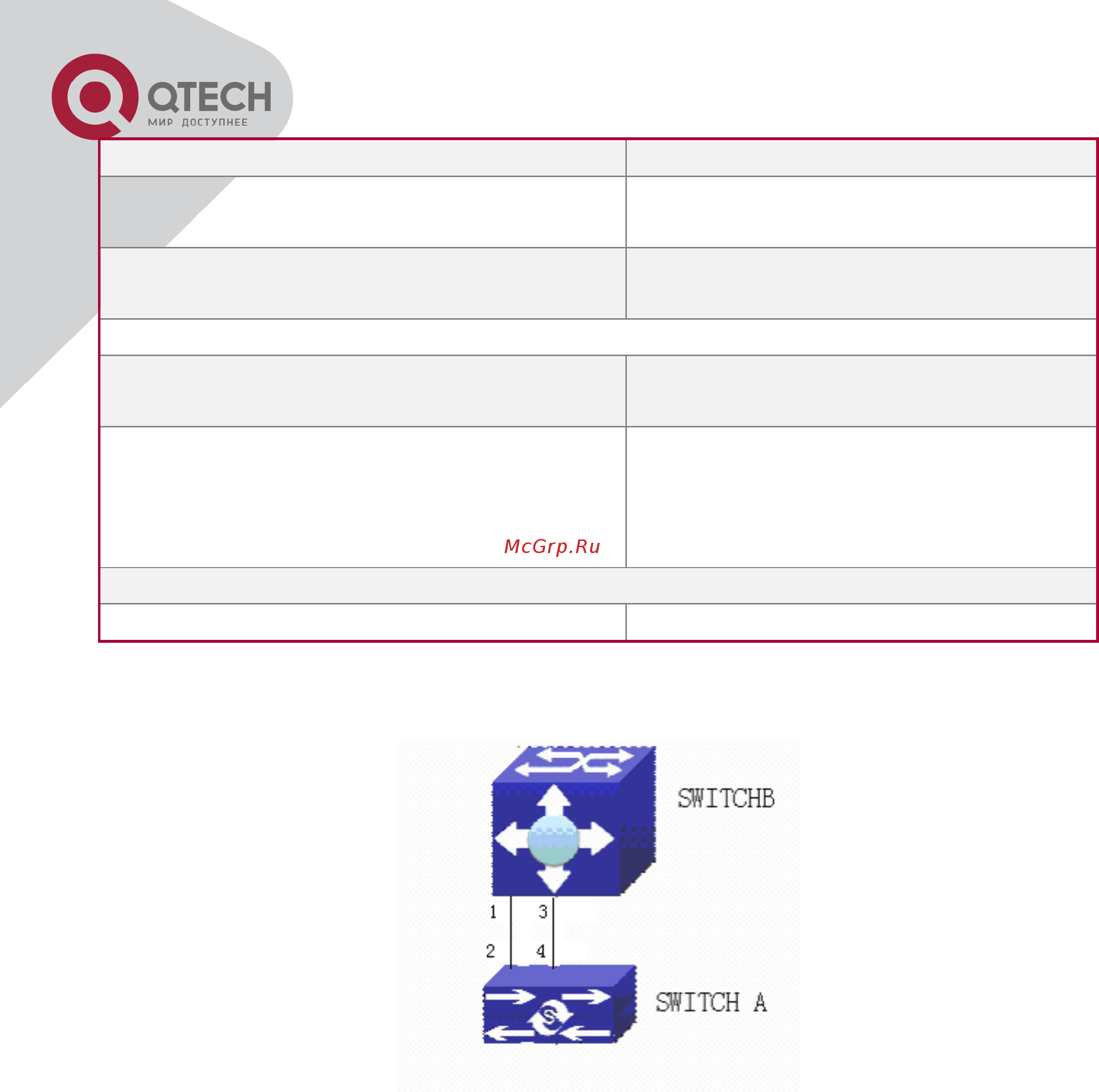

9.3 Типовой пример функции LLDP
Типовой пример конфигурации функции LLDP
На схеме сетевой топологии, приведенной выше, порт 1,3 на коммутаторе В подключен
к порту 2,4 коммутатора А. Порт 1 коммутатора В сконфигурирован в режиме приема
пакетов. Опция TLV на порту 4 коммутатора А сконфигурирована как portDes и SysCap.
Коммутатор А. Последовательность команд конфигурации:
SwitchA(config)# lldp enable
SwitchA(config)#interface ethernet 1/0/4
SwitchA(Config-If-Ethernet1/0/4)# lldp transmit optional tlv portDesc sysCap
SwitchA(Config-If-Ethernet1/0/4)exit
