Глава 16 Настройка QoS
16.1 Общие сведения о QoS
QoS (Quality of Service – качество сервиса) - набор возможностей которые позволяют
создавать разделенные полосы для передаваемых по сети данных, тем самым
обеспечивая лучший сервис для выбранного сетевого трафика. QoS - гарантия качества
последовательной и предсказуемой передачи данных для обеспечения требований
программ. QoS не создает дополнительной полосы передачи, но обеспечивает более
эффективное управление полосой в соответствии с требованиями приложений и
политикой управления сетью.
16.1.1 Термины QoS
QoS: Качество сервиса, обеспечение гарантированного качества сервиса для
последовательной и предсказуемой передачи данных и выполнения требований
программ.
Домен QoS: Домен QoS поддерживает устройства с QoS для формирования сетевой
топологии, которая обеспечит качество сервиса. Такая топология называется доменом
QoS.

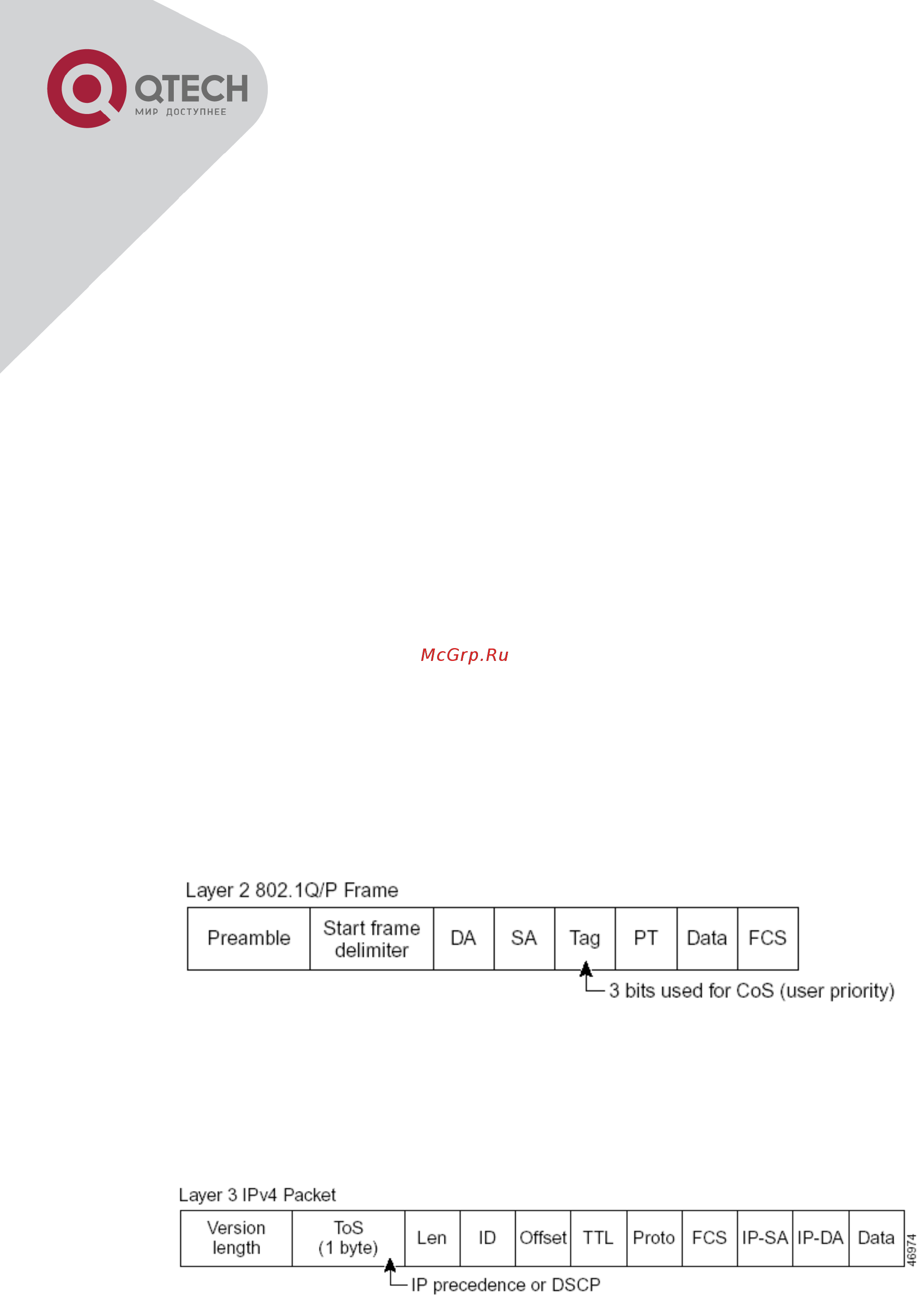

CoS: Класс сервиса - классификационная информация, передаваемая фреймами
802.1Q на втором уровне. Занимает три бита поля Tag в заголовке фрейма и называется
уровнем пользовательского приоритета в диапазоне от 0 до 7.
Приоритеты Класса сервиса
ToS: Тип сервиса. Однобайтовое поле, передаваемое в заголовке пакета IPv4 на
третьем уровне для объявления типа сервиса IP пакета. Значением поля ToS может
быть приоритет IP (IP Precedence) или значение DSCP.
Приоритет ToS
