Q-Tech QSW-3900 [241/259] Примеры применения опции 82 dhcp
![Q-Tech QSW-3900 [241/259] Примеры применения опции 82 dhcp](/views2/1062492/page241/bgf1.png)
+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
241
defined remote-id
ip dhcp relay information option self-
defined remote-id format [ascii | hex]
Устанавливает пользовательский формат
remote-id для опции 82.
ip dhcp relay information option self-
defined subscriber-id {vlan | port | id
(switch-id (mac | hostname)| remote-mac)|
string WORD }
no ip dhcp relay information option self-
defined subscriber-id
Устанавливает метод создания опции 82,
пользователи могут самостоятельно
определить параметры суб-опции circuit -id.
ip dhcp relay information option self-
defined subscriber-id format [ascii | hex]
Устанавливает пользовательский формат
circuit -id для опции 82.
7. Проводить диагностику и поддержку опции 82 DHCP
Команда
Описание
Режим администратора
show ip dhcp relay information option
Отображает информацию о состоянии
опции 82 в системе, включая все
параметры настройки.
debug ip dhcp relay packet
Используется для отображения
информации об обработке пакетов в DHCP
ретранслирующем агенте, включая
действия «добавить» и «очистить».
29.3 Примеры применения опции 82 DHCP

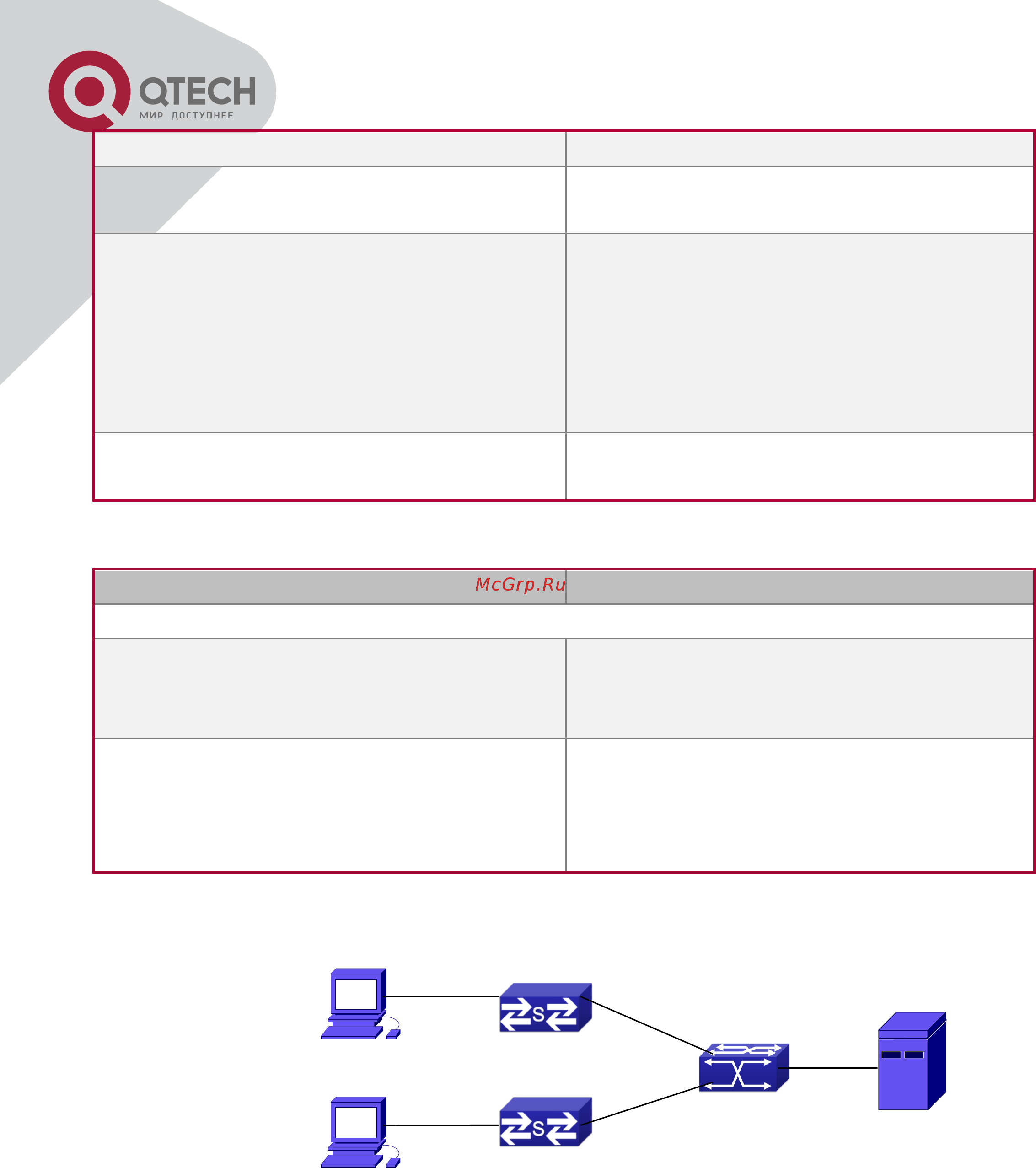

Типовой пример применения опции 82 DHCP
В данной схеме оба коммутатора второго уровня (1 и 2) подключены в коммутатору
третьего уровня (3), который передает DHCP запросы от клиентов серверу. Если опция
82 выключена, DHCP сервер не сможет распознать, из какой подсети клиент, и все
клиенты, подключенные к коммутаторам 1 и 2, будут получать адреса из общего
Коммутатор 1
Коммутатор 2
DHCP клиент PC1
DHCP клиент PC2
DHCP
сервер
Vlan2:ethernet1/
0/2
Vlan2:ethernet1/
0/3
DHCP Relay
Agent
Switch3
Vlan3
