+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
202
5. Настроить время автоматического восстановления
Команда
Описание
Общий режим конфигурации
anti-arpscan recovery enable
no anti-arpscan recovery enable
Включение/выключение функции
автоматического восстановления.
anti-arpscan recovery time <seconds>
no anti-arpscan recovery time
Установка времени автоматического
восстановления.
7. Посмотреть информацию, относящуюся к ARP сканированию, а также отладочную
информацию
Команда
Описание
Общий режим конфигурации
anti-arpscan log enable
no anti-arpscan log enable
Включение/выключение функции журнала
предотвращения ARP сканирования.
anti-arpscan trap enable
no anti-arpscan trap enable
Включение/выключение функции SNMP
Trap предотвращения ARP сканирования.
show anti-arpscan [trust <ip | port |
supertrust-port> | prohibited <ip | port>]
Отображение состояния работы и
конфигурации предотвращения ARP
сканирования.
Режим администратора
debug anti-arpscan <port | ip>
no debug anti-arpscan <port | ip>
Включение/выключение отладки
предотвращения ARP сканирования.

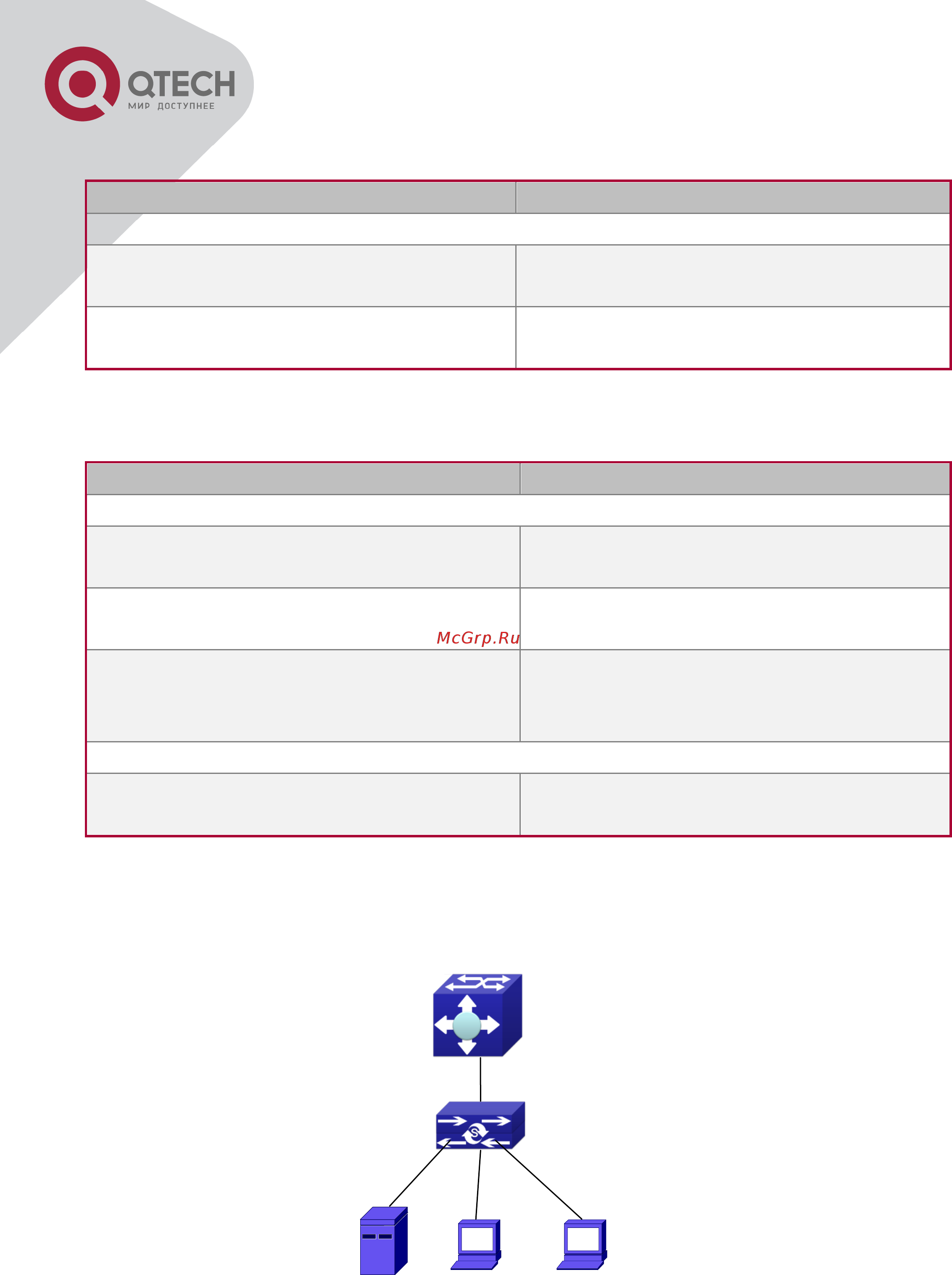

21.3 Типовые примеры предотвращения ARP
сканирования
Коммутатор A
Коммутатор B
PC
PC
E1/0/1
E1/0/19
E1/0/2
Сервер
192.168.1.100/2
4
E1/0/2
