+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
67
interface [ethernet | port-channel]
<IFNAME>
или группу портов из группы
изолированных портов.
3. Определить потоки, которые будут изолироваться
Команда
Описание
Режим глобального конфигурирования
isolate-port apply [<l2|l3|all>]
Применяет конфигурацию изоляции портов
для изоляции потоков второго или третьего
уровня или обоих уровней сразу.
4. Отобразить конфигурацию группы изоляции портов
Команда
Описание
Режим администратора, Режим глобального конфигурирования
show isolate-port group [ <WORD> ]
Показывает конфигурацию групп
изолированных портов, включая все
сконфигурированные группы
изолированных портов и Ethernet порты в
каждой группе.

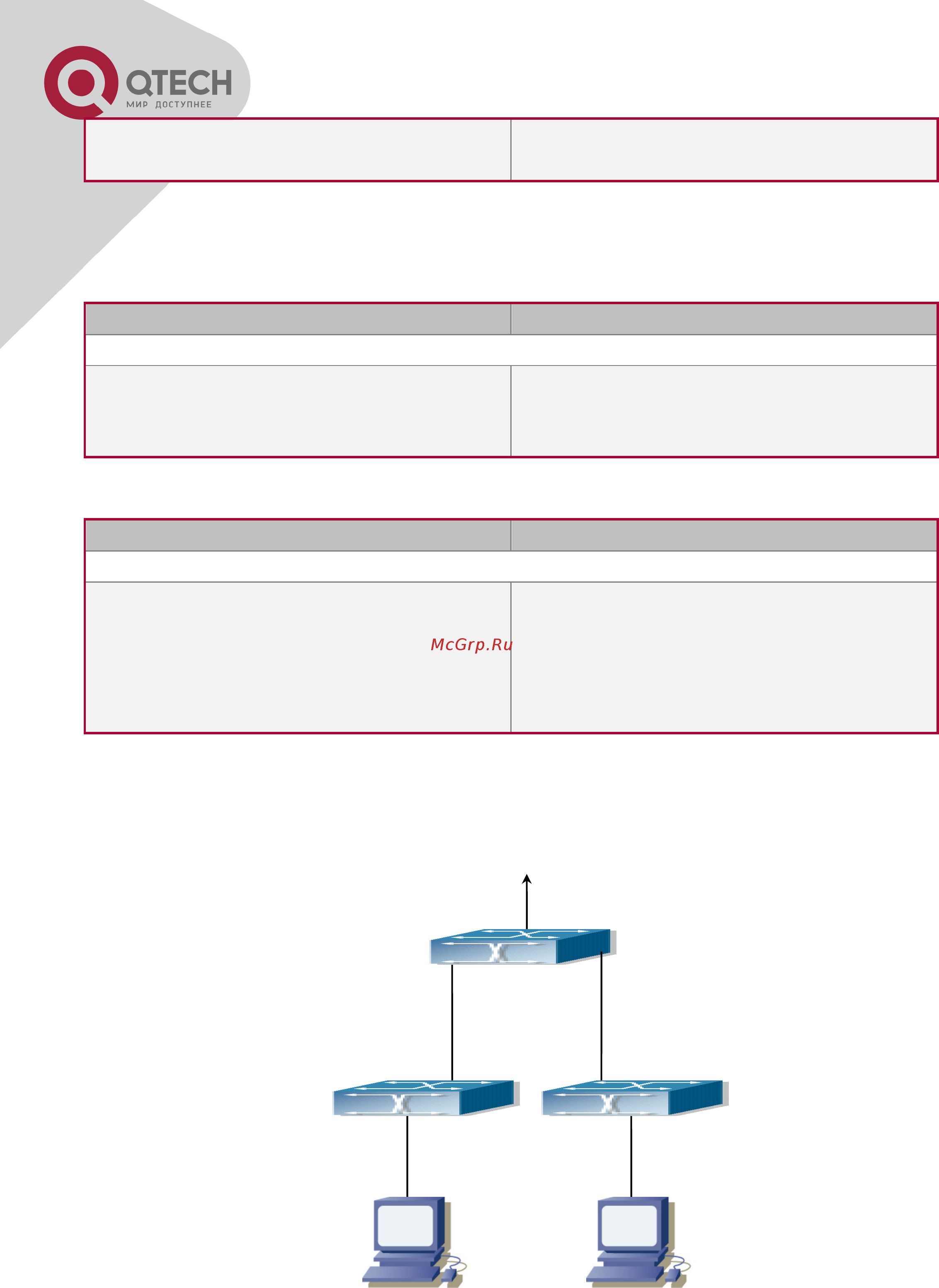

6.3 Типовые примеры функции изоляции портов
Типовые примеры функции изоляции портов
e1/0/1
S1
Vlan
100
e1/0/15
S3
S2
e1/0/10
