Руководство пользователя
12. Конфигурация EFM OAM 100
www.qtech.ru
802.1ah OAMPDU
CE PE
Ethernet
1/0/1
Ethernet
1/0/1

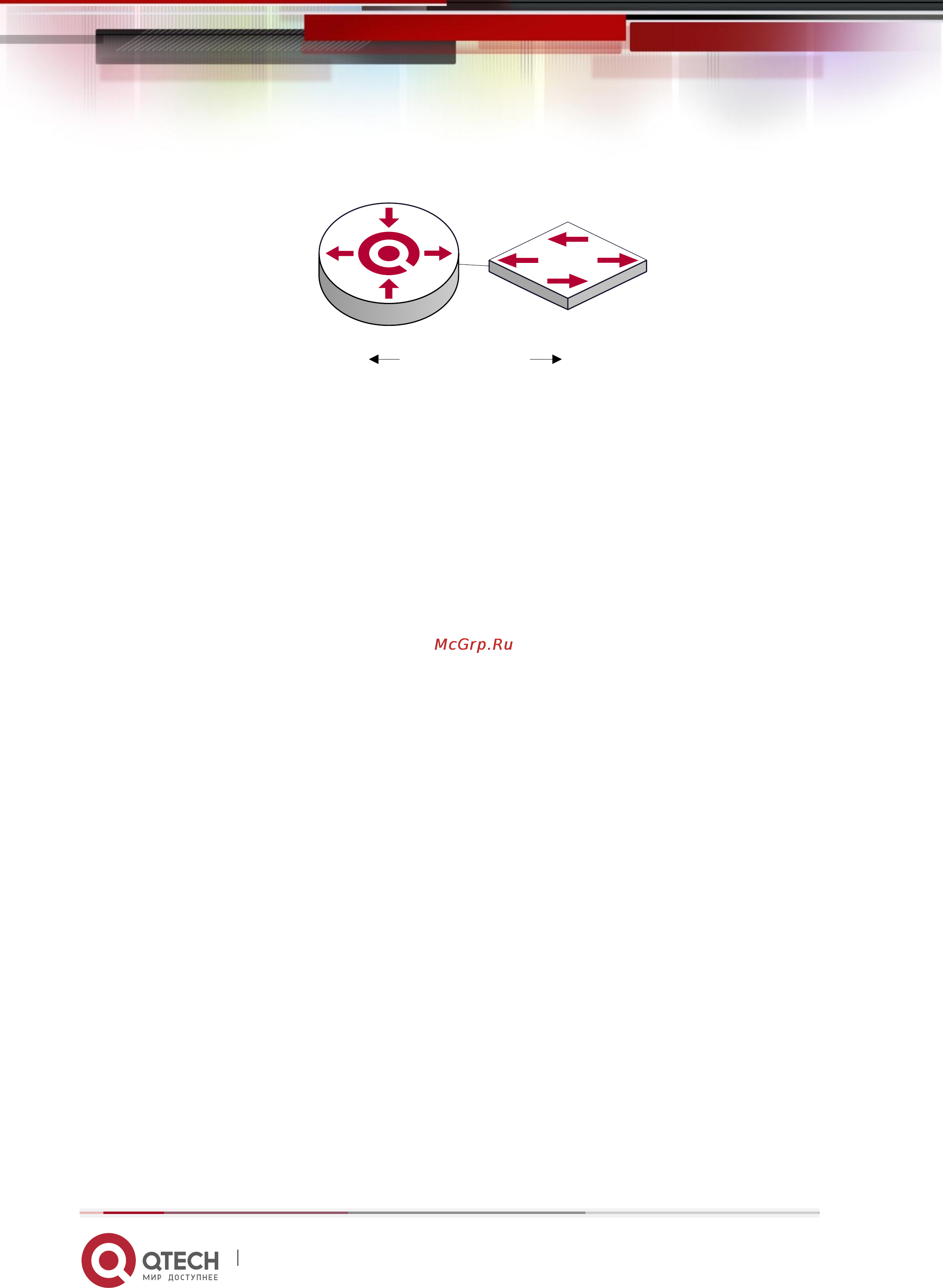

Типовая топология применения OAM
Процедура конфигурации: (опуская конфигурацию SNMP и логгирования)
Конфигурация клиентского устройства (СЕ):
CE(config)#interface ethernet1/0/1
CE (config-if-ethernet1/0/1)#ethernet-oam mode passive
CE (config-if-ethernet1/0/1)#ethernet-oam
CE (config-if-ethernet1/0/1)#ethernet-oam remote-loopback supported
Other parameters use the default configuration.
Конфигурация на PE:
PE(config)#interface ethernet 1/0/1
PE (config-if-ethernet1/0/1)#ethernet-oam
Other parameters use the default configuration.
При необходимости использования удаленной петли используется следующая команда.
PE(config-if-ethernet1/0/1)#ethernet-oam remote-loopback
Выполнение следующей команды вызывает прекращение режима удаленной петли
после завершении тестирования.
PE(config-if-ethernet1/0/1)# no ethernet-oam remote-loopback
Выполнение следующей команды отключает поддержку удаленной петли.
CE(config-if-ethernet1/0/1)#no ethernet-oam remote-loopback supported
12.4 Устранение неисправностей EFM OAM
Если при использовании EFM OAM возникают проблемы, проверьте, не являются ли они
следствием следующих причин:
