Руководство пользователя
17. Настройка виртуальных локальных сетей - VLAN 147
www.qtech.ru
Ethernet1/0/1 со стороны Switch 1. Обратно траффик данных пользователей А, В и С будет
переведен в VLAN 1, 2 и 3 на Ethernet1/0/1 со стороны Switch 1от сетевого уровня
соответственно. Таким же образом реализуется аналогичнвй перевод трансляции multi-
to-one между пользователями D, E и F на Ethernet1/0/1 и Switch 2.
Switch 1
Switch 2
User A,B,C
VID=100
User D,E,F
VID=101
User A User B User C
User F
User EUser D
User A VID
=
1
User B VID
=
2
User C VID
=
3
User D VID
=
1
User E VID
=
2
User F VID
=
3

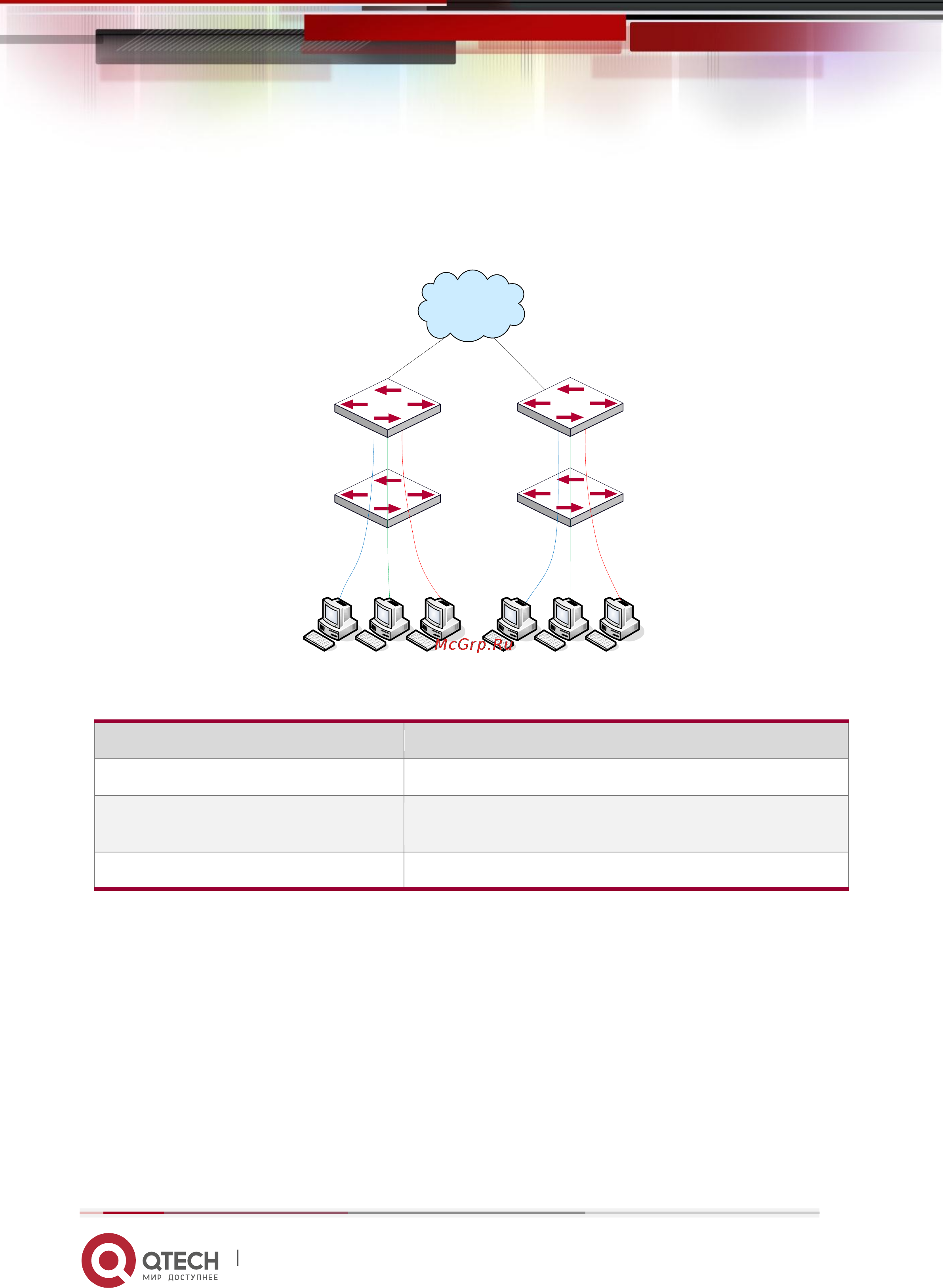

Типичное применение трансляции VLAN
Процедура настройки:
Switch1 Switch2:
switch(Config)# vlan 1-3;100
switch(Config-Ethernet1/0/1)#switchport mode trunk
switch(Config-Ethernet1/0/1)# vlan-translation n-to-1 1-3 to 100
switch(Config)#interface ethernet 1/0/5
switch(Config-Ethernet1/0/5)#switchport mode trunk
switch(Config-Ethernet1/0/5)#exit
Элемент конфигурации
Описание
VLAN
Switch1、Switch2
Trunk Port
Нисходящий порт 1/0/1 и восходящий порт 1/0/5 на
Switch1 и Switch 2
Multi-to-One VLAN-трансляция
Нисходящий порт 1/0/1 на Switch1 и Switch2
