Руководство пользователя
17. Настройка виртуальных локальных сетей - VLAN 151
www.qtech.ru
3. Включение/выключение функции arp-proxy на subvlan.
4. Создание/удаление диапазона ip-адресов на интерфейсе
5. Создание/удаление диапазона ip-адресов на subvlan

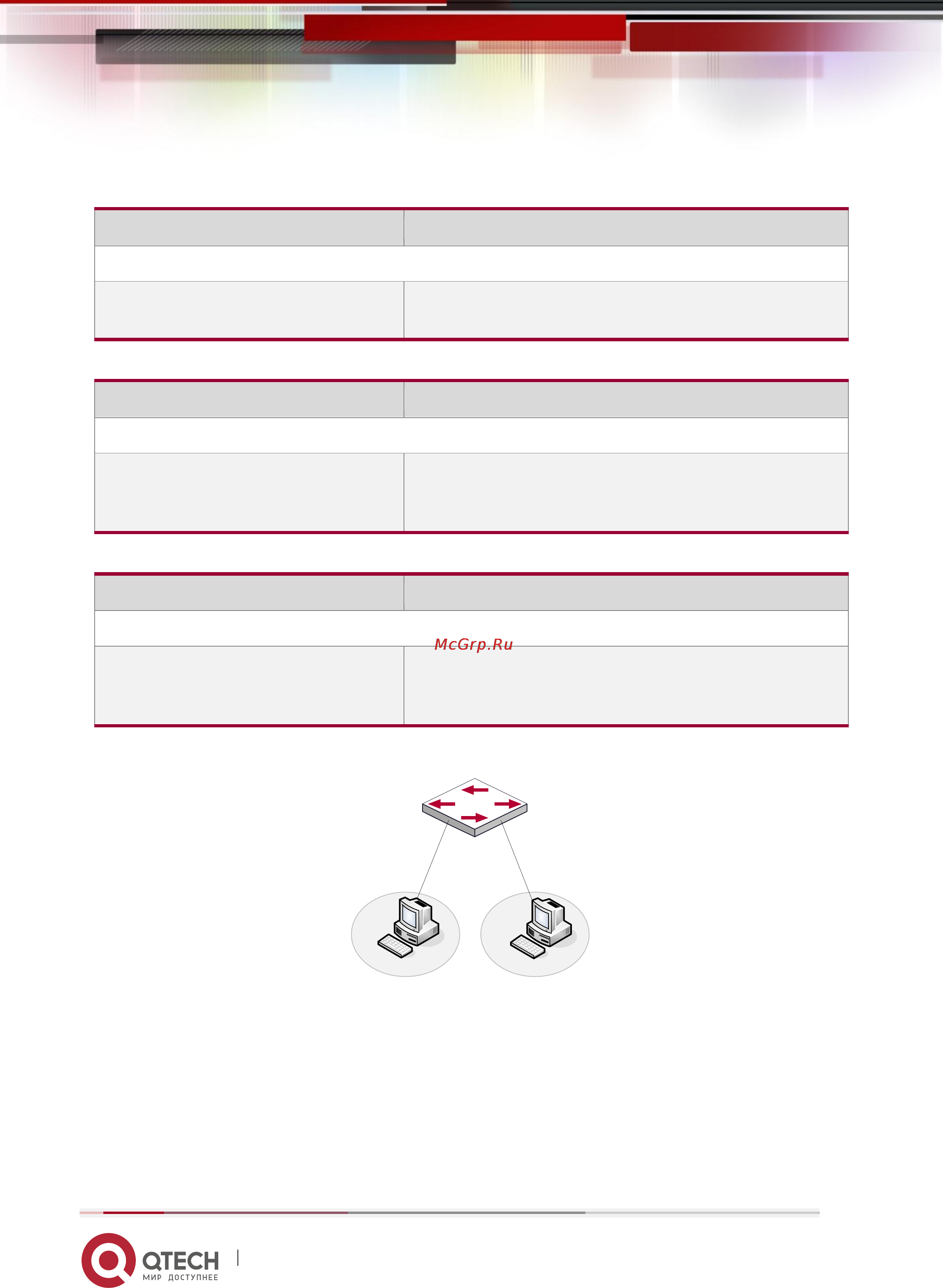

17.8.3 Применение Super VLAN
VLAN 4
Switch A
VLAN 3
Типичное применение Super VLAN
Необходимо настроить адреса двух VLAN в том же сетевом сегменте в связи с
требованием применения локальной сети. Потоки второго уровня должны быть
изолированы, но потоки третьего уровня могут передаваться между двумя терминалами.
Диапазон адресов VLAN3 от 1.1.1.1 до 1.1.1.10, диапазон адресов VLAN4 от 1.1.1.20 до
1.1.1.30, потоки третьего уровняс двумя диапазонами адресов должны быть направлены.
Для реализации этого требования на коммутаторе нужно настроить Super VLAN.
Комманда
Описание
Режим конфигурации интерфейса
arp-proxy subvlan {WORD | all}
no arp-proxy subvlan {WORD | all}
Включение/выключение функции arp-proxy на subvlan
Комманда
Описание
Режим конфигурации интерфейса
ip-addr-range <ipv4-addrss> to <ipv4-
addrss>
no ip-addr-range
Создание/удаление диапазона ip-адресов на
интерфейсе
Комманда
Описание
Режим конфигурации интерфейса
ip-addr-range subvlan <vlan-id> <ipv4-
addrss> to <ipv4-addrss>
no ip-addr-range subvlan <vlan-id>
Создание/удаление диапазона ip-адресов на subvlan
