Руководство пользователя
17. Настройка виртуальных локальных сетей - VLAN 131
www.qtech.ru
2. Включение/выключение функции GVRP на порту
3. Включение функции GVRP в коммутаторе
17.2.3 Примеры применения GVRP
Сценарий 1:
PC
PC
Switch A
Switch B
Switch C

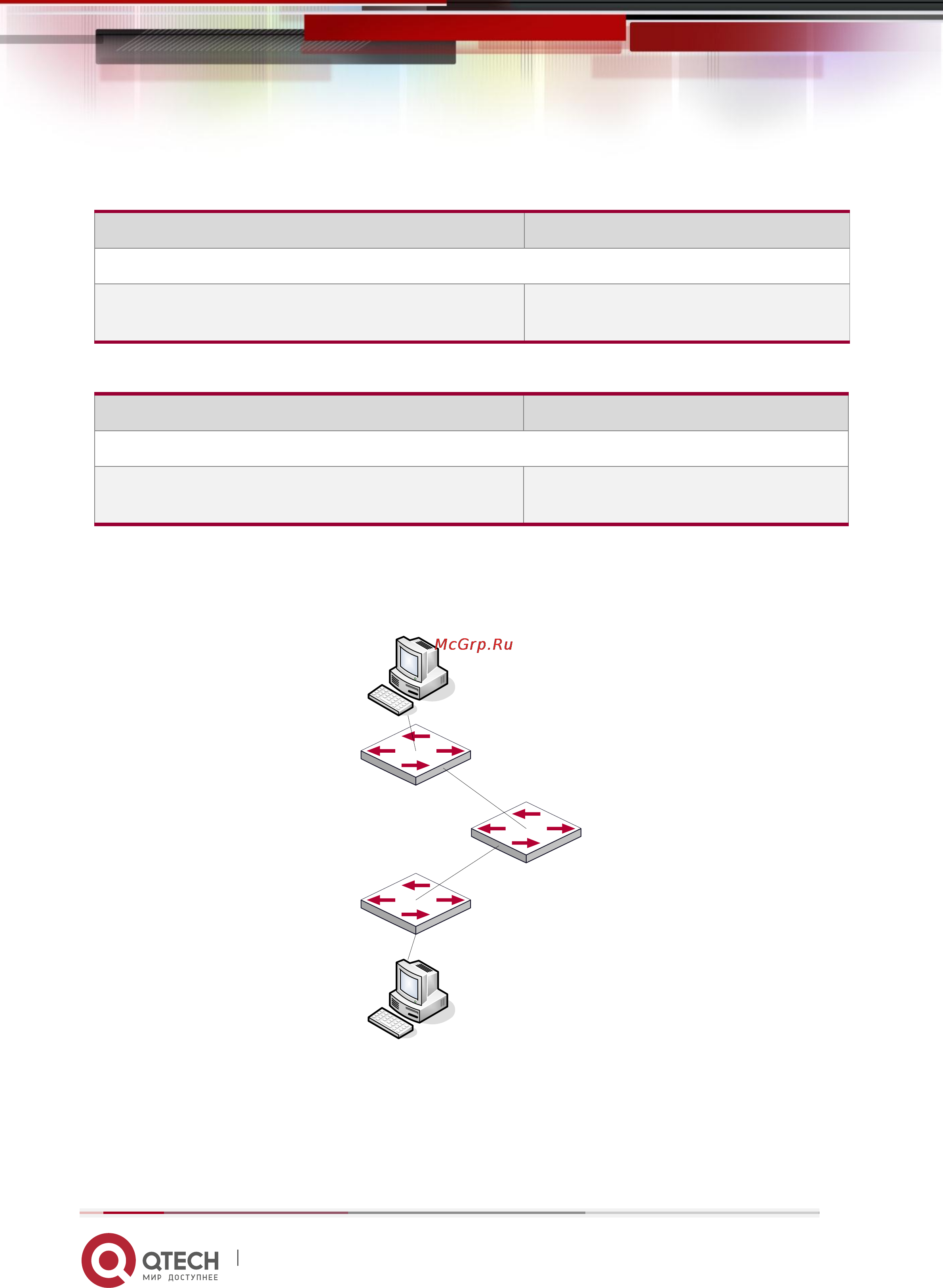

Типичная топология применения GVRP
Для получения информации динамической регистрации VLAN и ее обновления на
коммутаторах должен быть сконфигурирован протокол GVRP.
Команда
Описание
Режим конфигурирования порта
gvrp
no gvrp
Включение/выключение функции GVRP
на порту.
Команда
Описание
Режим глобального конфигурирования
gvrp
no gvrp
Включение/выключение функции GVRP в
коммутаторе.
