Руководство пользователя
30. Конфигурация Keepalive шлюза 233
www.qtech.ru
30.3 Пример Keepalive шлюза
Gateway A
Gateway B

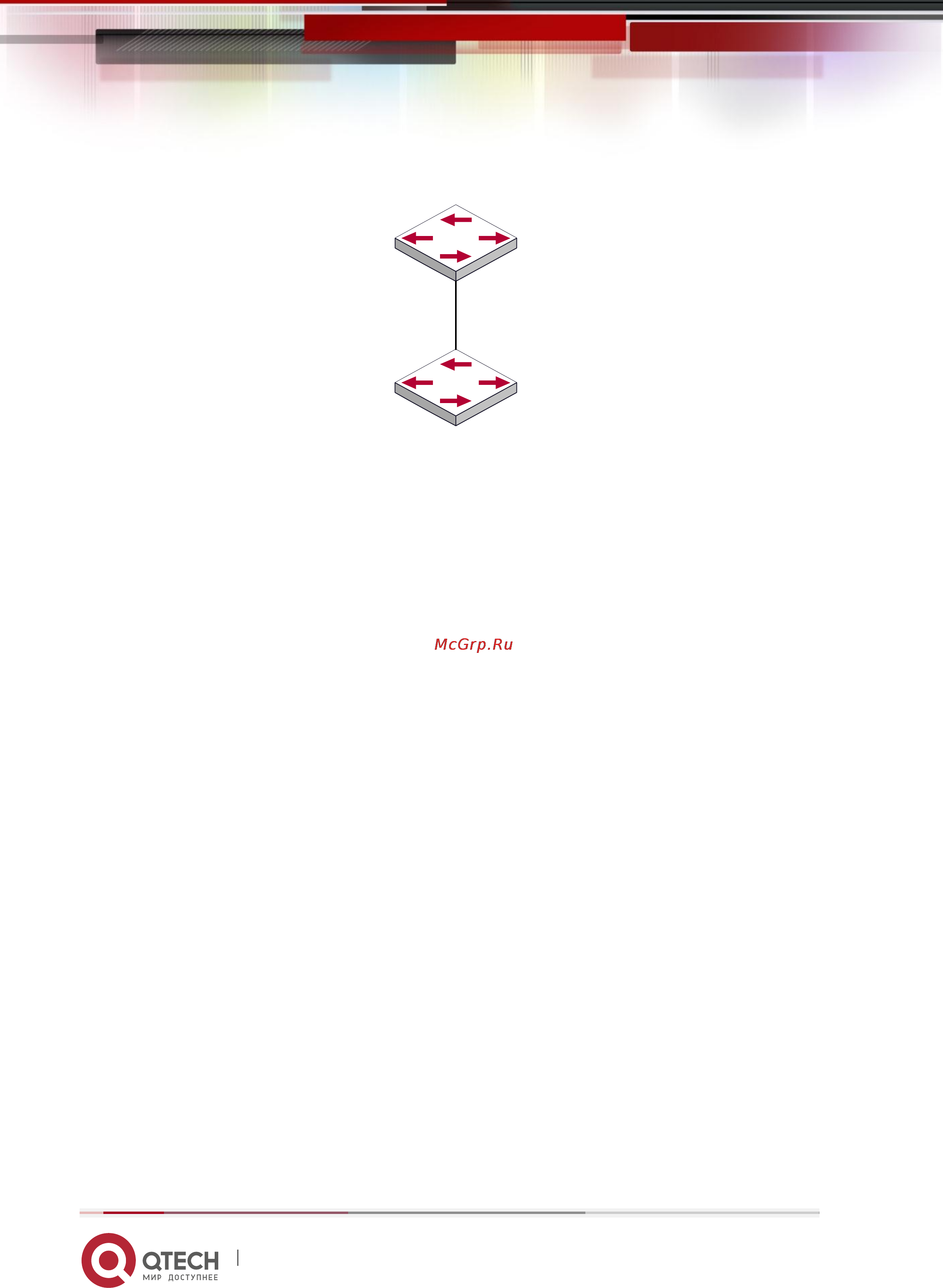

Типовой пример Keepalive шлюза
В указанной схеме сети адрес на интерфейсе vlan100 шлюза A – 1.1.1.1/24, адрес на
интерфейсе vlan100 шлюза B – 1.1.1.2/24. Шлюз B поддерживает функцию keepalive.
Конфигурация следующая:
1. Принять по умолчанию интервал отправки ARP запросов и и количество повторных
попыток, в случае отсутствия ответа (по умолчанию интервал – 10 секунд, количество
повторов – 5)
Switch(config)#interface vlan 100
Switch(config-if-vlan100)#keepalive gateway 1.1.1.1
Switch(config-if-vlan100)#exit
2. Настроить вручную интервал отправки ARP запросов и количество повторных
попыток, в случае отсутствия ответа.
Switch(config)#interface vlan 100
Switch(config-if-vlan100)#keepalive gateway 1.1.1.1 3 3
Switch(config-if-vlan100)#exit
3. Послать ARP один раз, 3 секунды на обнаружение доступности шлюза A, после трех
неудачных попыток шлюз A считается недоступным.
30.4 Поиск неисправностей Kepalive шлюза
Если при использовании данной функции возникли какие либо проблемы, проверьте
следующее:
• Убедитесь, что устройство – коммутатор 3-го уровня, коммутаторы 2-го уровня
не поддерживают keepalive шлюза.
• Метод обнаружения использован только в топологии точка-точка.
• Метод обнаружения работает только по IPv4, по IPv6 не работает.
• Физическое состояние интерфейса управляется только физическим сигналом.
• Интерфейс не может работать с IPv4 после обнаружения недоступности шлюза,
так, что все соответствующие IPv4 маршруты будут удалены и протокол
маршрутизации IPv4 не сможет установить соседа на интерфейсе
