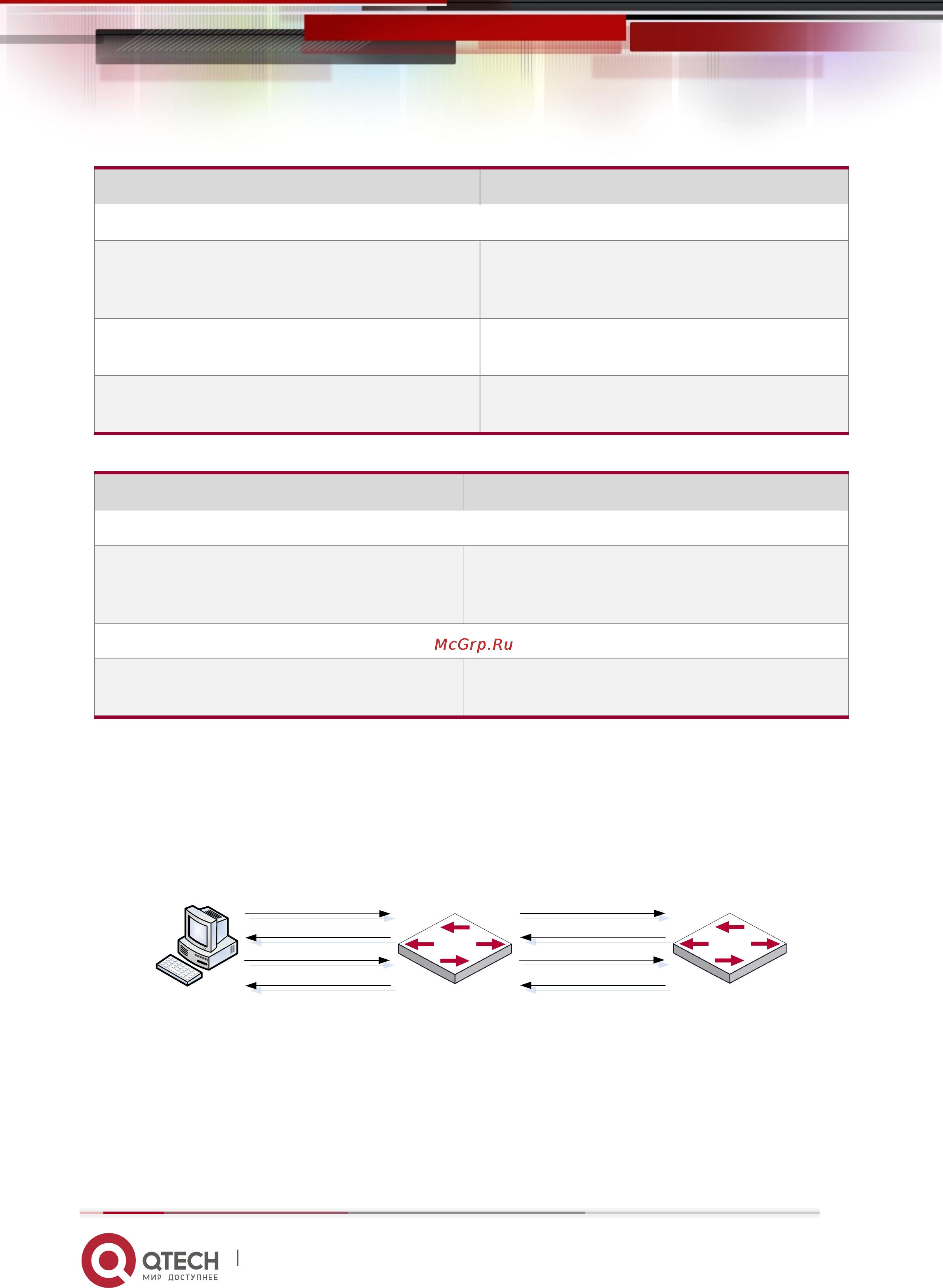

Руководство пользователя
31. Конфигурация DHCP 237
www.qtech.ru
Команда
Описание
Режим адресного пула DHCP
hardware-address <hardware-address> [{Ethernet
| IEEE802|<type-number>}]
no hardware-address
Задать/удалить аппаратный адрес, при
ручном назначении адреса.
host <address> [<mask> | <prefix-length> ]
no host
Задать/удалить IP адрес, который будет
назначен заданному клиенту.
client-identifier <unique-identifier>
no client-identifier
Задать/удалить уникальный ID пользователя.
3. Включить ведение журнала для конфликтов адресов
Команда
Описание
Общий режим
ip dhcp conflict logging
no ip dhcp conflict logging
Включить/выключить ведение журнала для
DHCP адресов, чтобы обнаружить конфликты
адресов.
Режим администратора
clear ip dhcp conflict <address | all >
Удалить единичную запись конфликта или
удалить все записи.
31.3 Конфигурация DHCP ретранслятора
Когда DHCP клиент и сервер находятся в разных сегментах, для передачи DHCP пакетов
необходим DHCP ретранслятор. Использование DHCP ретранслятора делает
необязательным настройку DHCP сервера для каждого сегмента, один DHCP сервер
может обслуживать несколько сегментов, что эффективнее не только с точки зрения
затрат, но и с точки зрения управления.
DHCP Client DHCP Relay
DHCPDiscover (Broadcast)
DHCPRequest (Broadcast)
DHCPOffer (Unicast)
DHCPAck (Unicast)
DHCP Server
DHCPDiscover
DHCPRequest
DHCPOffer
DHCPAck
DHCP ретранслятор
Как показано на рисунке, DHCP клиент и DHCP сервер находятся в разных подсетях. DHCP
клиент выполняет те же четыре шага DHCP, как обычно, только к процессу добавлен DHCP
ретранслятор.
Клиент шлет широковещательный пакет DHCPDISCOVER, DHCP ретранслятор вставляет
свой собственный IP адрес в поле «relay agent» в пакете DHCPDISCOVER и пересылает
