Руководство пользователя
12. Конфигурация EFM OAM 97
www.qtech.ru
Customer
Customer
Service Provider
802.1ah OAMPDUCE PE
802.3ah
Ethernet in
The First Mile

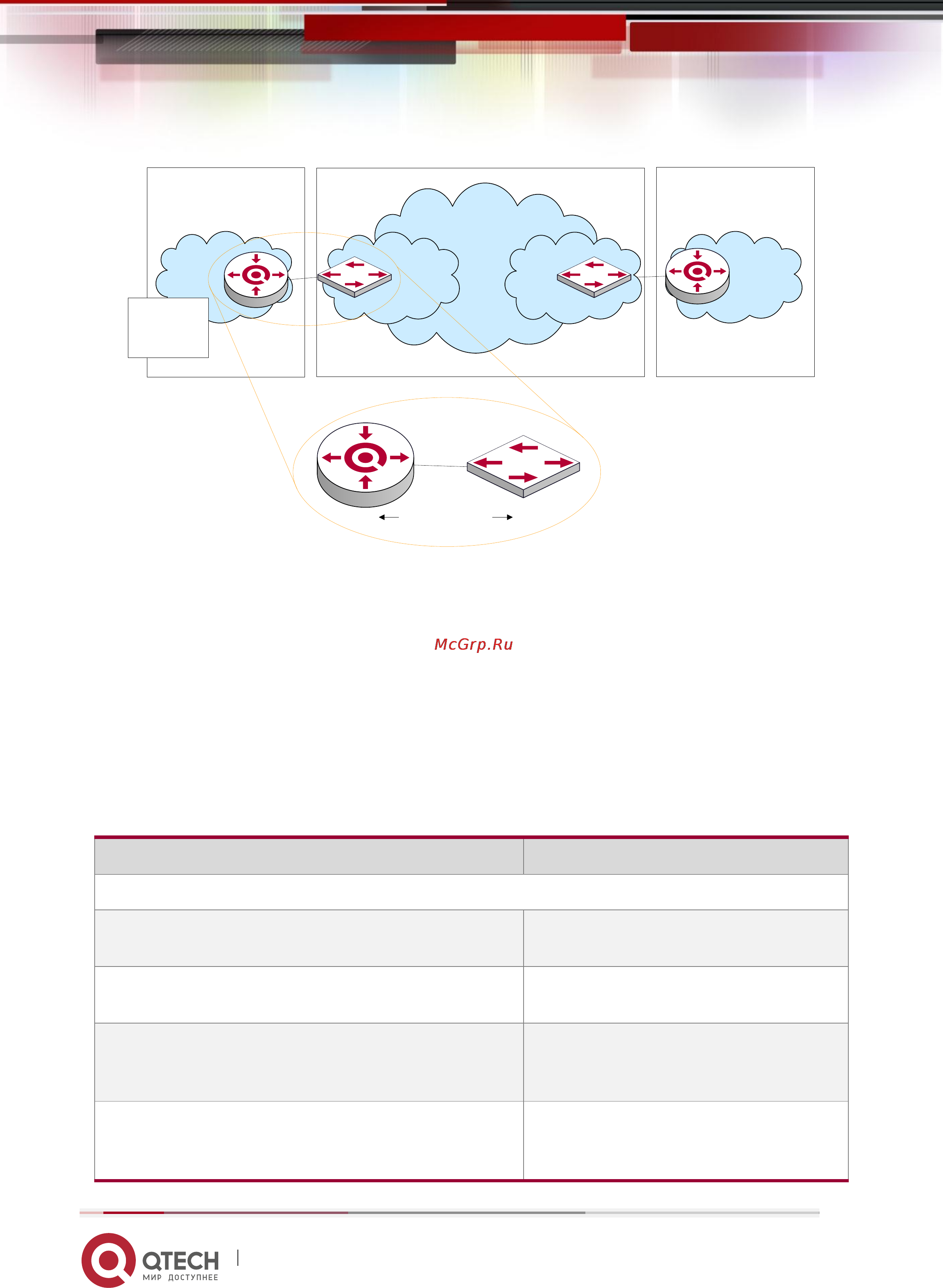

Типовое применение ОАМ топологии
12.2 Конфигурирование EFM ОАМ
1. Включение EFM OAM на порту;
2. Конфигурирование мониторинга соединения;
3. Конфигурирование обнаружения удаленных неисправностей;
4. Включение EFM OAM петли на порту;
Примечание: для этого нужно сперва включить OAM при глобально.
1. Включение EFM OAM на порту
Команда
Описание
Режим конфигурирования порта
ethernet-oam mode {active | passive}
Конфигурация режима работы EFM
OAM. По умолчанию режим - активный.
ethernet-oam
no ethernet-oam
Включение EFM OAM на порту. Команда
NO выключает EFM OAM на порту.
ethernet-oam period <seconds>
no ethernet-oam period
Конфигурация интервала передачи
пакетов OAMPDU. Команда NO
возвращает значение по умолчанию
ethernet-oam timeout <seconds>
no ethernet-oam timeout
Конфигурация таймаута для EFM OAM
соединения. Команда NO возвращает
значение по умолчанию
