Руководство пользователя
1. УПРАВЛЕНИЕ КОММУТАТОРОМ 12
www.qtech.ru
Шаг 2: Включение и настройка HyperTerminal.
После установки соединения запустите HyperTerminal, входящий в комплект Windows.
Пример, приведенный далее, основан на HyperTerminal из комплекта Windows ХР.

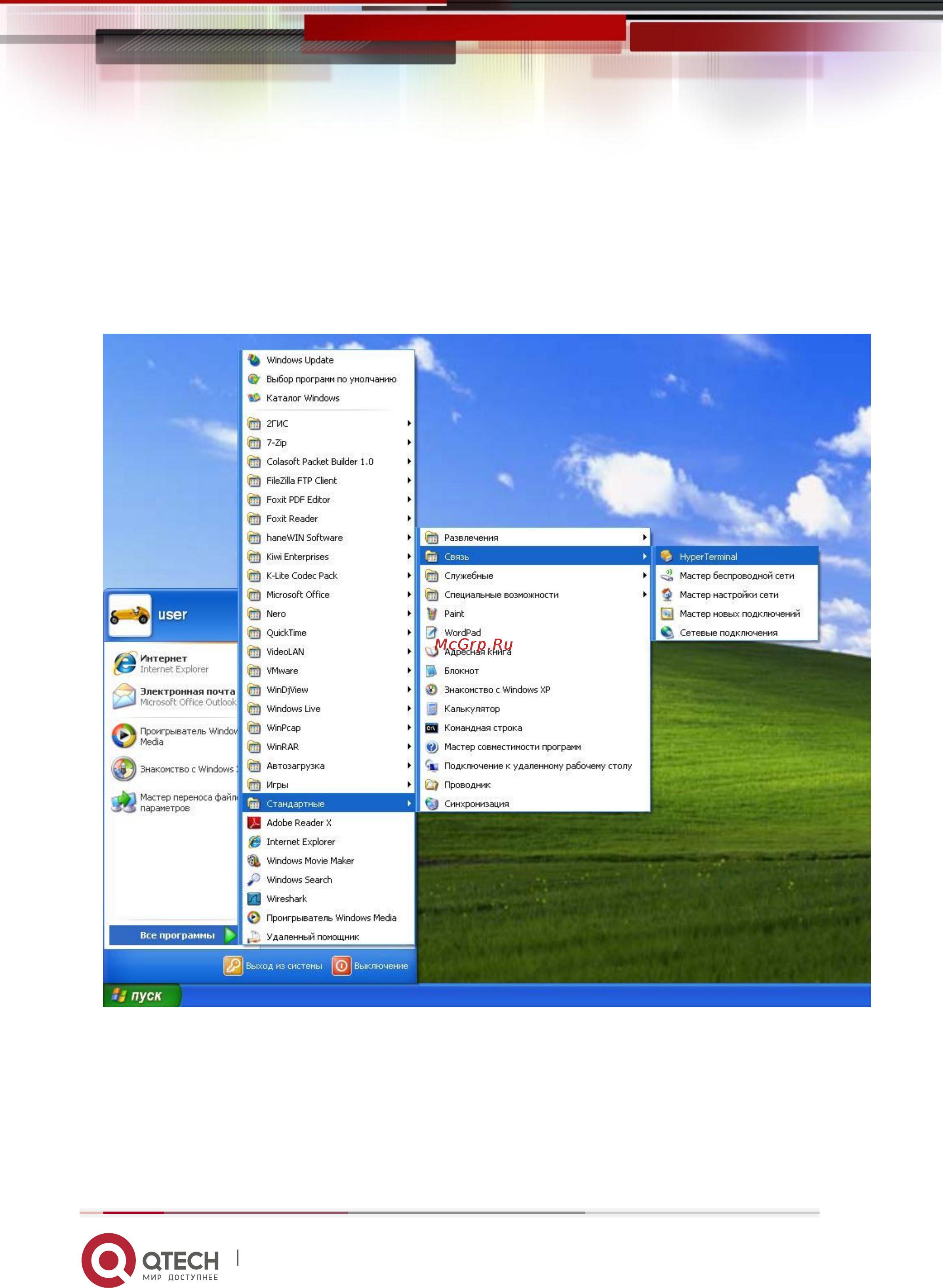

1. Нажмите «Пуск» (Start menu) – Все программы (All Programs) – Стандартные
(Accessories) – Связь (Communication) – HyperTerminal
2. Наберите имя для запущенного HyperTerminal, например «Switch».
