Руководство пользователя
1. УПРАВЛЕНИЕ КОММУТАТОРОМ 17
www.qtech.ru

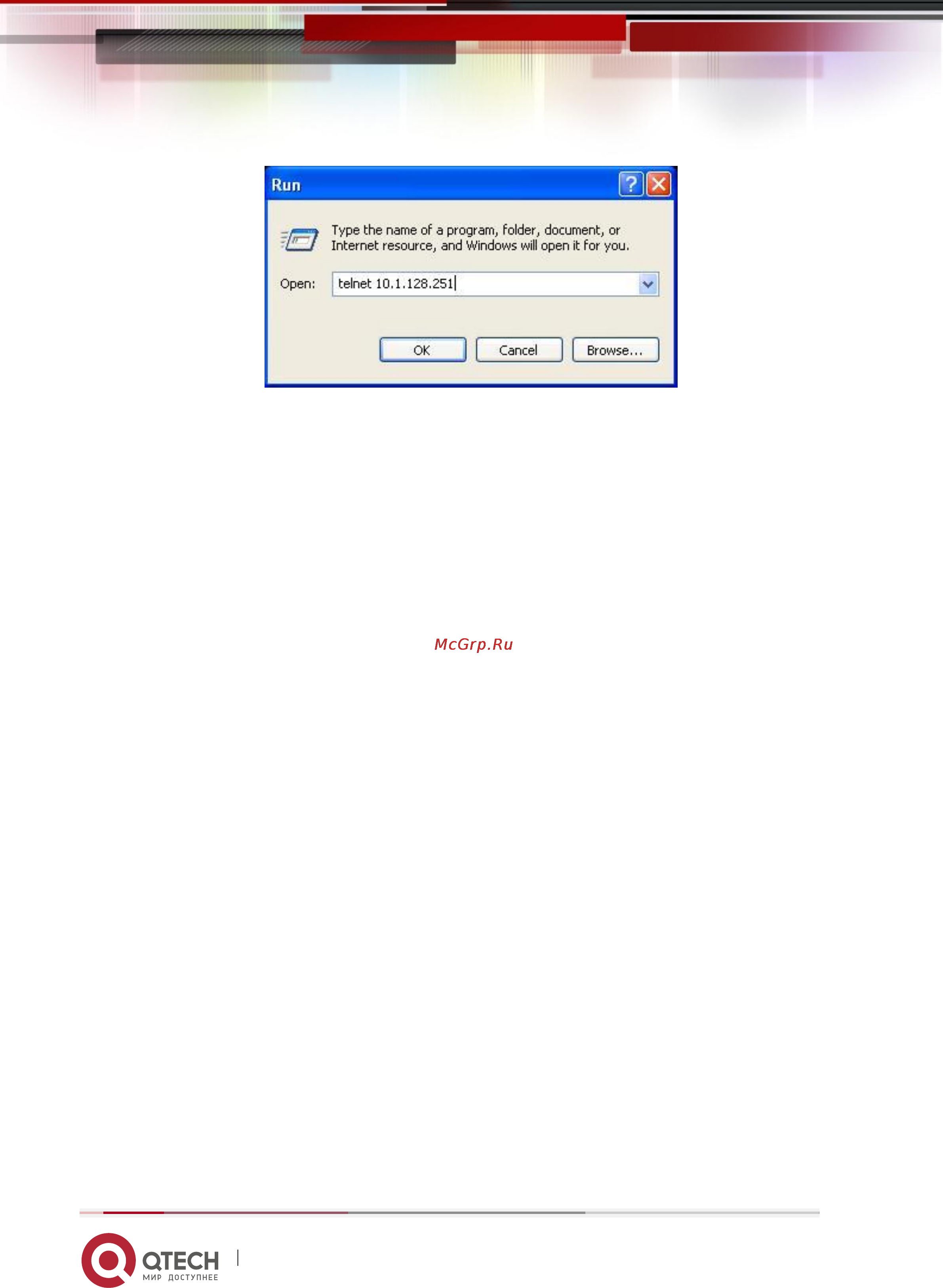

Шаг 3: Получить доступ к коммутатору.
Для того что бы получить доступ к конфигурации через интерфейс Telnet необходимо
ввести достоверный логин (login) и пароль (password). В противном случае в доступе
будет отказано. Этот метод помогает избежать неавторизованного получения доступа.
Как результат, когда Telnet включен для настройки и управления коммутатора, имя
пользователя (username) и пароль (password) для авторизованных пользователей
должены быть настроены следующей командой: «username <username> privilege
<privilege> [password (0|7) <password>]».
Для локальной аутентификации можно использовать следующую команду:
authentifcation line vty login local.
Для доступа в привелигерованный режим необходимо и задан уровень привилегий 15.
Допустим, авторизованный пользователь имеет имя «test» и пароль «test», тогда
процедура задания имени и пароля для доступа по Telnet:
Switch>enable
Switch#config
Switch(config)#username test privilege 15 password 0 test
Switch(config)#authentication line vty login local
После ввода имени и пароля для интерфейса конфигурирования Telnet, пользователь
сможет вызвать командный интерфейс CLI настройки коммутатора. Команды,
используемые в командном интерфейсе Telnet CLI, которые становятся доступны после
ввода имени и пароля — те же самые, что и в консольном интерфейсе
