Руководство пользователя
20. Настройка QoS 186
www.qtech.ru
QOS area
Server
Switch3
Switch2
Switch1
Trunk

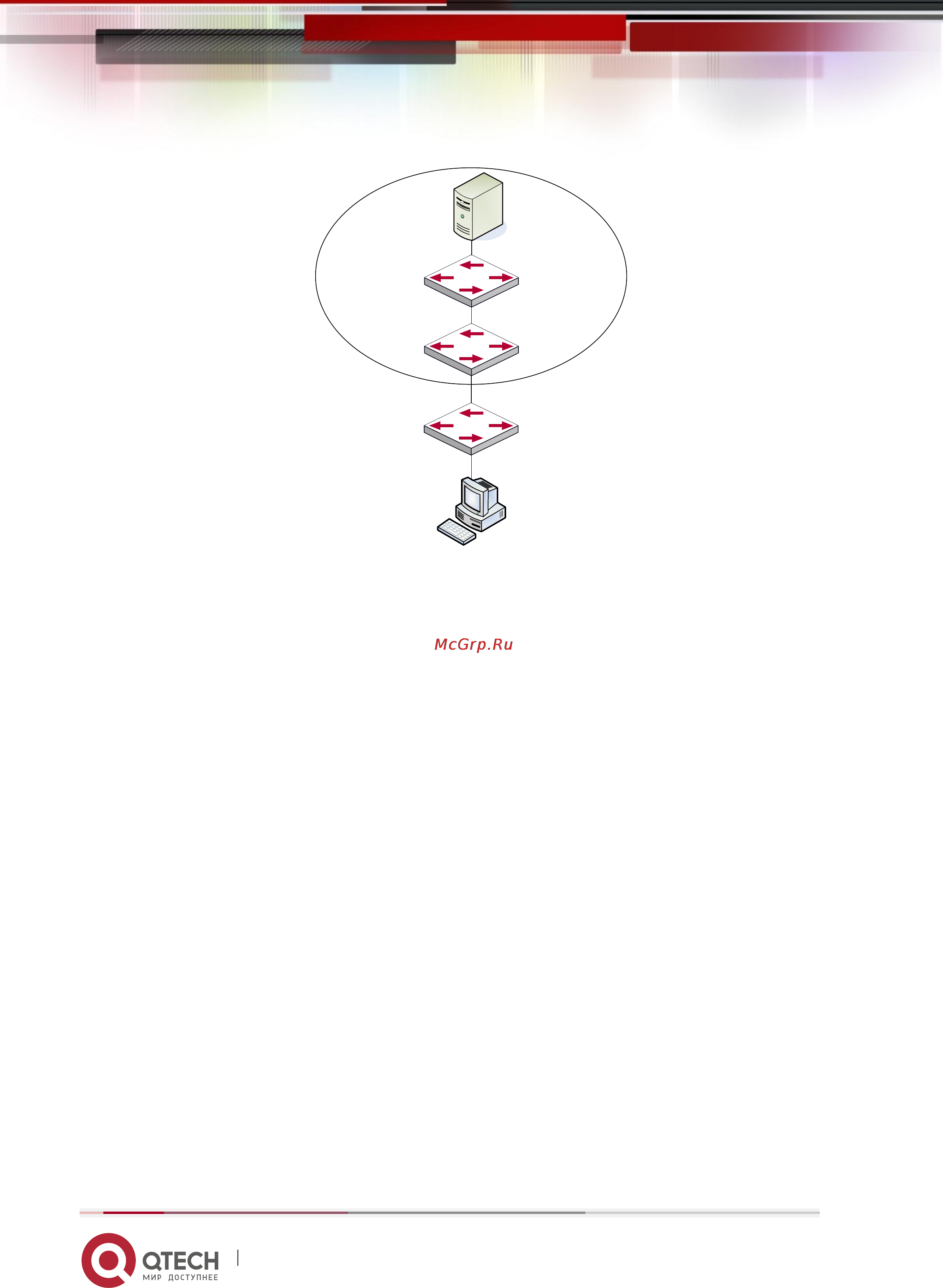

Типовая топология QoS
Как показано на рисунке, внутри области, отмеченной пунктиром, находится QoS домен,
Switch1 классифицирует различный трафик и назначает различные приоритеты IP. Для
примера, установим приоритет CoS для пакетов из сегмента 192.168.1.0 равным 5 на
порту ethernet1/0/1 (установим внутренний приоритет равным 40 и по умолчанию
трансляцию внутреннего приоритета в dcsp как 40-40, соответствующий IP приоритет
равным 5). Порт, подключенный к Switch2 – транковый. На Switch2 порт Ethernet 1/0/1,
подключенный к Switch1 настроен как доверительный dscp. Таким образом внутри
области QoS пакеты с различными приоритетами будут распределяться в различные
очереди и получат различную полосу передачи.
Этапы конфигурации описаны ниже:
Конфигурация QoS на Switch1:
Switch#config
Switch(config)#access-list 1 permit 192.168.1.0 0.0.0.255
Switch(config)#class-map c1
Switch(Config-ClassMap-c1)#match access-group 1
Switch(Config-ClassMap-c1)#exit
Switch(config)#policy-map p1
Switch(Config-PolicyMap-p1)#class c1
Switch(Config-PolicyMap-p1-Class-c1)#set ip precedence 40
Switch(Config-PolicyMap-p1-Class-c1)#exit
Switch(Config-PolicyMap-p1)#exit
Switch(config)#interface ethernet 1/0/1
