Руководство пользователя
1. УПРАВЛЕНИЕ КОММУТАТОРОМ 20
www.qtech.ru

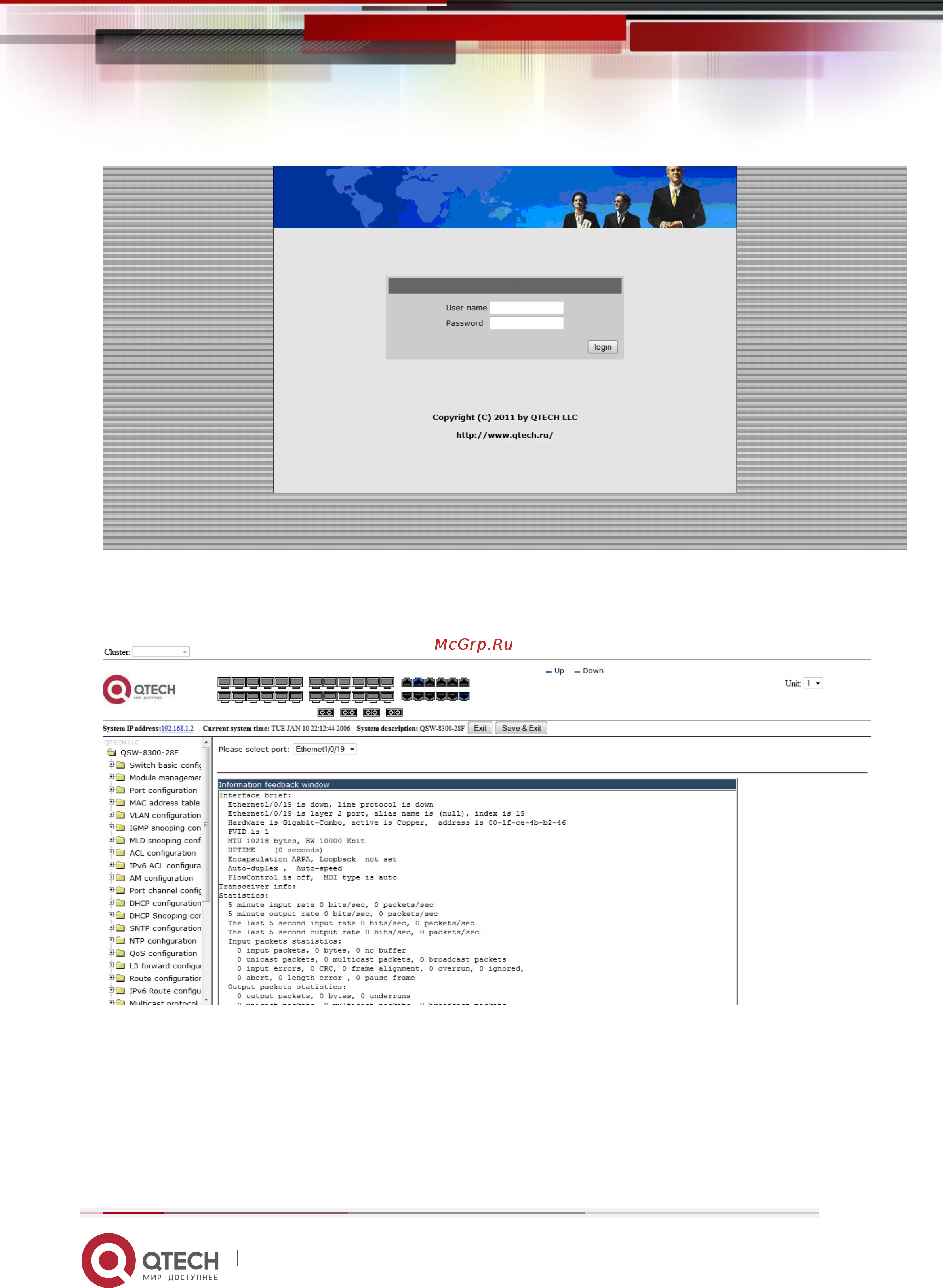

Введите достоверные имя пользователя и пароль, затем вы попадете в главное меню
настройки Web интерфейса, как это показано ниже:
Примечание: при настройке коммутатора, имя коммутатора пишется английскими
буквами.
1.1.2.3 Управление коммутатором через сетевое управление SNMP
Необходимые требования:
Коммутатор должен иметь сконфигурированный IPv4/IPv6 адрес.
