12
7. СИСТЕМА УПРАВЛЕНИЯ
Система управления QBM-7100 EMS поддерживает протокол SNMP, который использует на физиче-
ском уровне соединение через Ethernet.
Программное обеспечение рассматривает сеть в соответствии с тремя уровнями иерархии: уровень
network/area, уровень site/element, уровень equipment/card. На уровне network/area, иконки представля-
ют места расположения оборудования, соединенные оптическими линиями. Двойной щелчок по иконке
“site” осуществляет переход на уровень “site/element”. Установленное на сайте оборудование пред-
ставляется графически. Двойной щелчок на изображении оборудования осуществляет переход на уро-
вень “equipment/card”. Аварии на любом уровне будут представлены в виде графической индикации,
детальное описание дефектов можно просмотреть в окне “equipment/card”. Контроль и конфигурирова-
ние отдельного оборудования и составляющих его карт также осуществляется из этого окна.
Детальное описание системы управления смотрите в соответствующем руководстве пользователя.
Далее приводится краткое описание основных функций применительно к оборудованию QBM–SSADH
7.1. ПОДКЛЮЧЕНИЕ СИСТЕМЫ УПРАВЛЕНИЯ
После инсталляции системы управления на рабочем столе появится ярлык QBM7100 EMS.

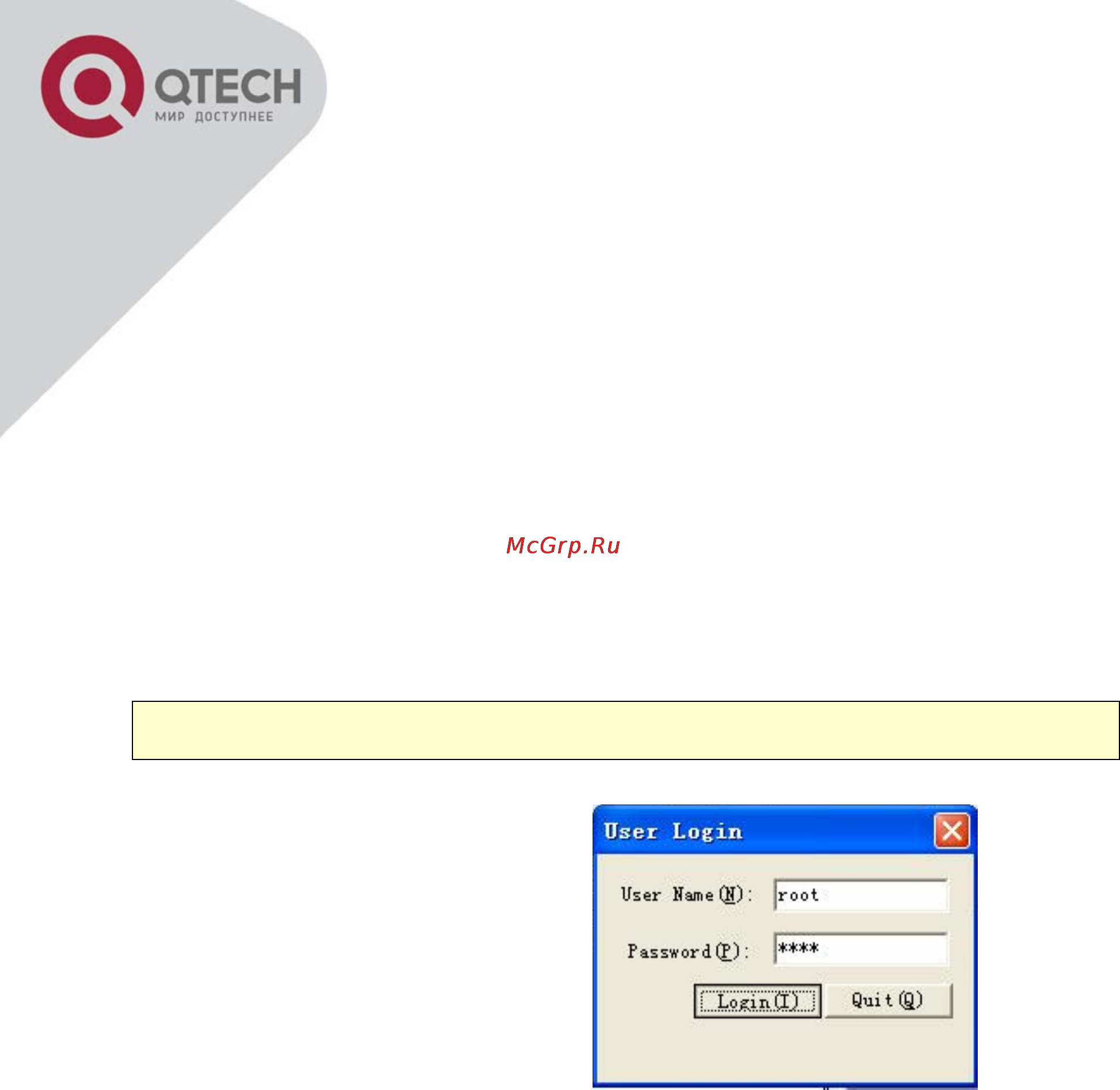

После запуска системы управления появляется окно ввода пароля:
Имя пользователя по умолчанию : root
Пароль по умолчанию : root
Если имя пользователя и пароль введены правильно, то появится главное окно системы управления :
