2. ОБЗОР
Оборудование QBM-S (модель QBM-7100) предназначено для мультиплексирования и демультиплек-
сирования информационных потоков и передачи их по оптическим линиям сетей SDH на уровне STM-1
(155.52 Мбит/с). Оборудование QBM-S обеспечивает одновременную передачу интегрированного тра-
фика Е1 и Ethernet, а также данных N*64 кбит/с (V.35).
Оборудование QBM-S может быть использовано для построения сетей различной топологии («кольцо»,
«звезда», «цепь» и т.д.) с возможностью линейного резервирования 1+1, а также организации выносов
с магистральных транспортных сетей.
2.1. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Оборудование имеет четыре слота расширения для установки интерфейсных модулей.

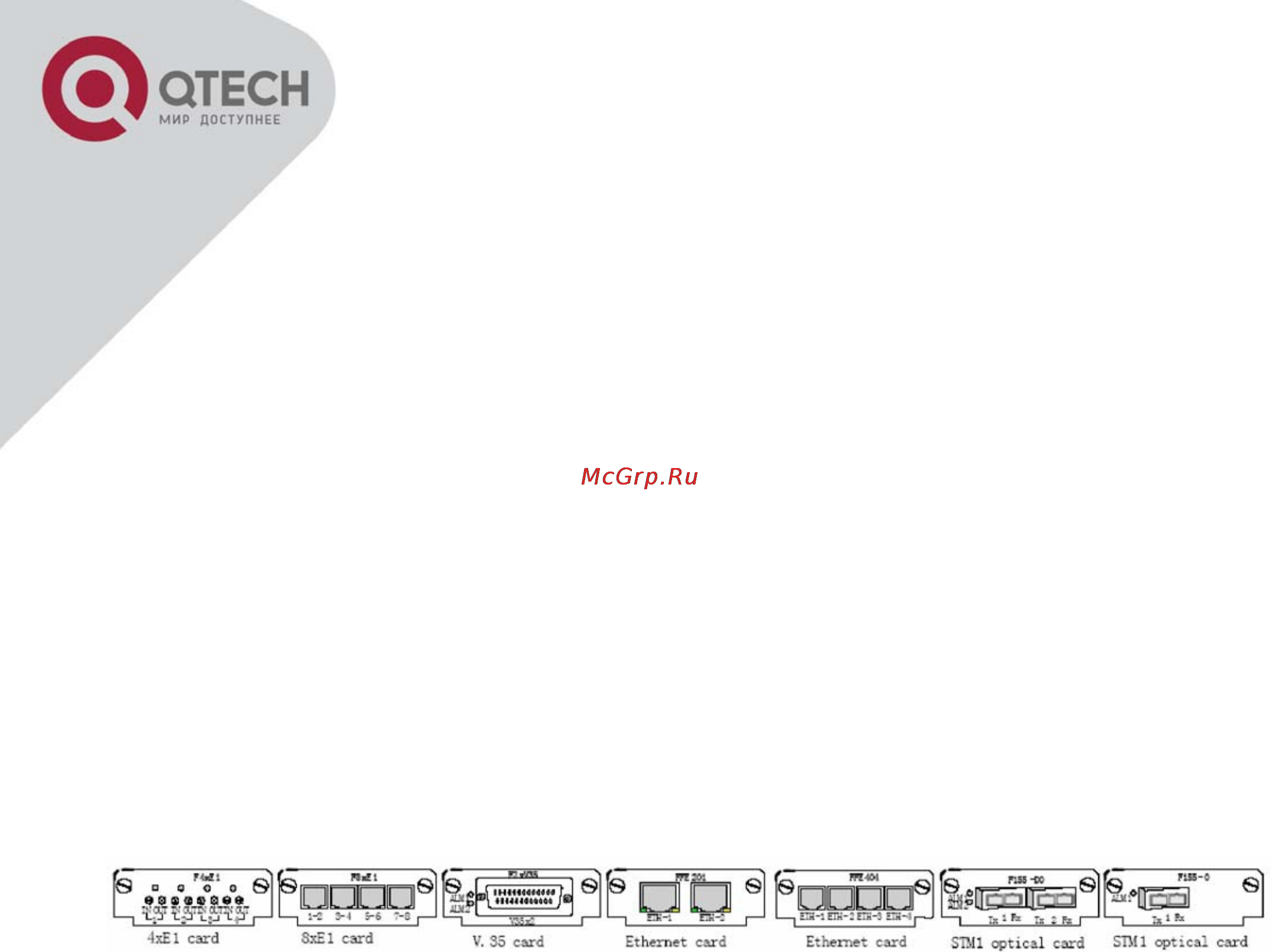

Типы интерфейсных модулей:
• Интерфейсный модуль – один оптический интерфейс STM-1;
• Интерфейсный модуль – два оптических интерфейса STM-1;
• Интерфейсный модуль – 4 потока E1;
• Интерфейсный модуль – 8 потоков E1;
• Интерфейсный модуль Fast Ethernet;
• Интерфейсный модуль N*64 кбит/с (V.35)
Поддержка неблокируемой матрицы кросс-коммутации 504*504 VC-12 (8*8 VC-4)
Поддерживаемый тип сетевого элемента: терминальный мультиплексор TM, мультиплексор ввода-
вывода ADM или регенератор REG
Поддержка сетевой топологии: точка-точка, цепь, кольцо; поддержка линейного резервирования 1+1
Поддержка GFP-инкапсуляции трафика Ethernet, виртуальной конкатенации VС-12 (1-63 VС-12)
Наличие жидкокристаллического дисплея для конфигурирования системы и отображения аварий
Поддержка сетевого управления по протоколу SNMP для локальной и удаленной стороны
Напряжение питания: 220В AC или -48В DC (-38В -62В)
Потребляемая мощность: <15W
Габаритные размеры: 440 (ширина) х 44 (высота) х 230 (глубина)
Вес: 3,5 кг
3. ОСНОВНЫЕ ПАРАМЕТРЫ ОБОРУДОВАНИЯ
3.1. ПАРАМЕТРЫ ОПТИЧЕСКОГО ИНТЕРФЕЙСА
• S-1.1, L-1.1, L-1.2 одноволоконный и двухволоконный
• Линейная скорость: 155.52 Мбит/с
• Линейное кодирование: NRZ
• Тип соединителя: SC/PC
• Максимальное количество интерфейсов - 8
(четыре двухпортовых модуля)
