7
Логин: admin
Пароль: admin
• Разъем телефона
• Номер телефона в формате: #NNNN
• Телефон служебной связи служит также для ввода параметров настройки при использовании
LCD-дисплея
DIP-переключатели
В данной версии оборудования не используются

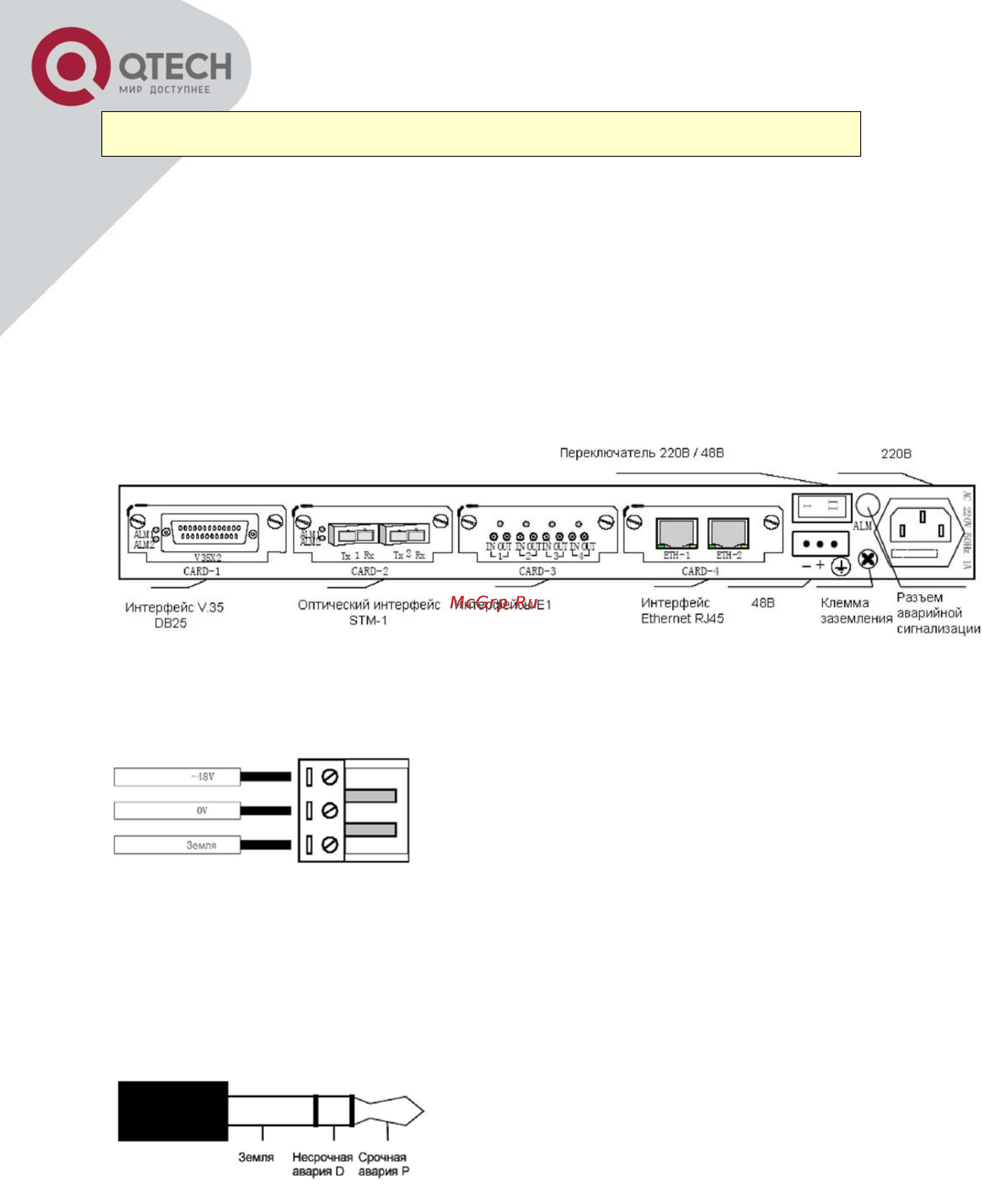

5. ЗАДНЯЯ ПАНЕЛЬ
КЛЕММА ЗАЗЕМЛЕНИЯ. Перед началом работы оборудование должно быть надежно заземлено
ВВОД ПИТАНИЯ 220В. Для подключения питания 220В используется стандартный кабель
ВВОД ПИТАНИЯ 48В
Несоблюдение полярности при подключении питания может привести к повреждению оборудования
ПЕРЕКЛЮЧАТЕЛЬ 220В / 48В. Питание оборудования осуществляется от источника переменного или
от источника постоянного тока напряжением -48В. Выбор источника производится при помощи пере-
ключателя. В среднем положении переключателя питание выключено.
РАЗЪЕМ АВАРИЙНОЙ СИГНАЛИЗАЦИИ
