Q-Tech QBM-7100 Модульный мультиплексор (E1+FE+V.35+STM-1) [17/19] Авария метки тракта j0 j1
![Q-Tech QBM-7100 Модульный мультиплексор (E1+FE+V.35+STM-1) [17/19] Авария метки тракта j0 j1](/views2/1062557/page17/bg11.png)
+7(495) 797-3311
Москва, Новозаводская ул., 18, стр. 1
info@qtech.ru
www.qtech.ru
17

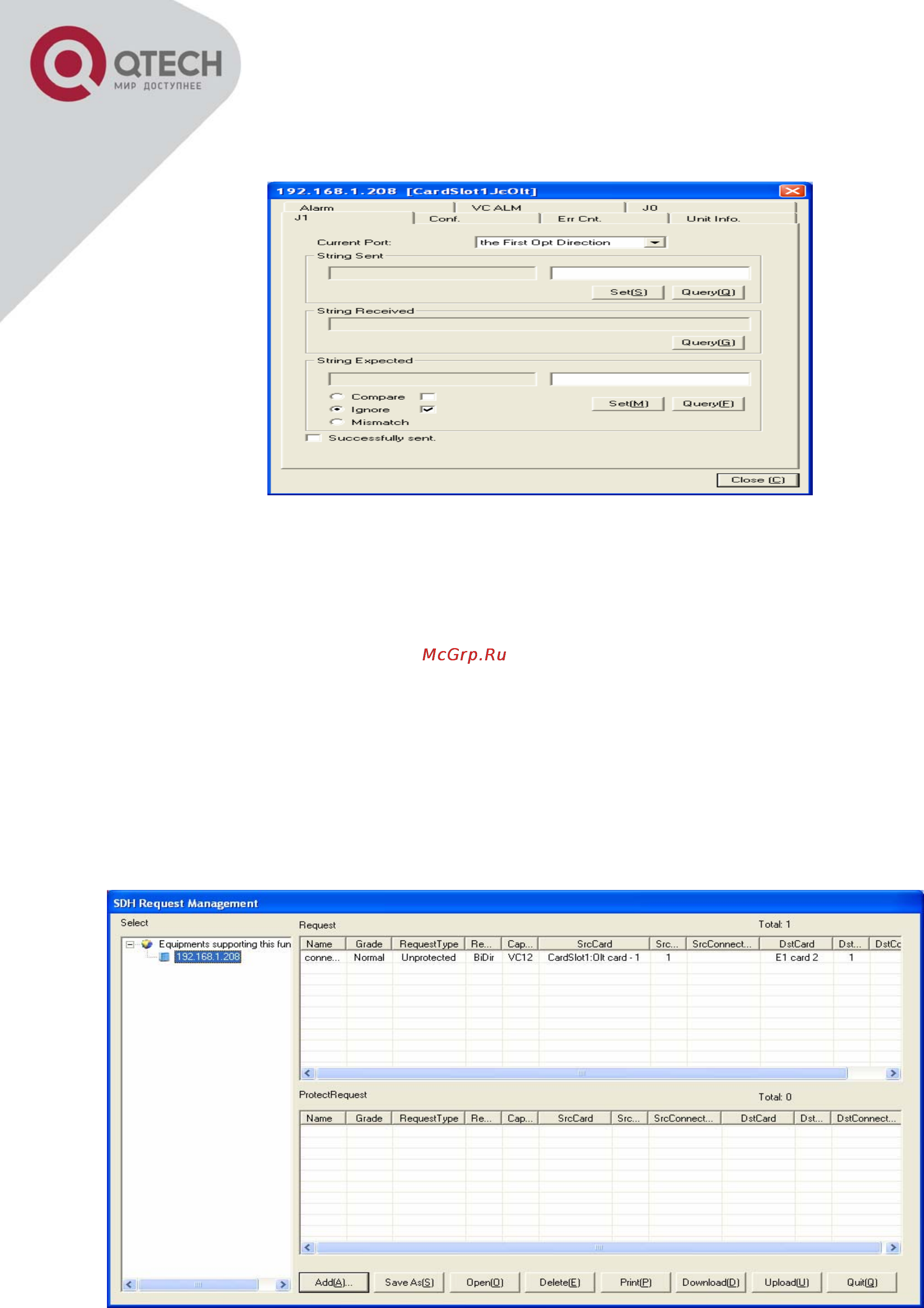

7.2.1. Авария метки тракта J0, J1:
Включается, когда принятая метка не совпадает с ожидаемой. По умолчанию эта авария отключена (
Ignore ) .
Для просмотра сводной информации об авариях VC-12 перейдите по вкладке Unit Olt Æ VC Alm.
• Vc12Unq Æ Сервис Vc12 не установлен.
Vc12 сервис не установлен, эта опция касается сервиса Ethernet , в данном примере не исполь-
зованы карты Ethernet, поэтому нет аварий Vc12.
• Vc12Ais Æ В принимаемом сигнале Vc12 все единицы (AIS).
В данном примере нет аварий VC 12 AIS
• TuAis Æ Сервис не сконфигурирован
• TuLop Æ Потеря указателя TU pointer. Структура TU была повреждена, возможно из за потери
фрейма.
7.3. СОЗДАНИЕ КРОССКОННЕКТА
Для создания кроссконнекта перейдите по вкладке “Service” окна “System Card” и нажмите кнопку “Set”,
при этом откроется окно “SDH Request Management”, в котором выводится информация о кросс-
соединениях в оборудовании :
