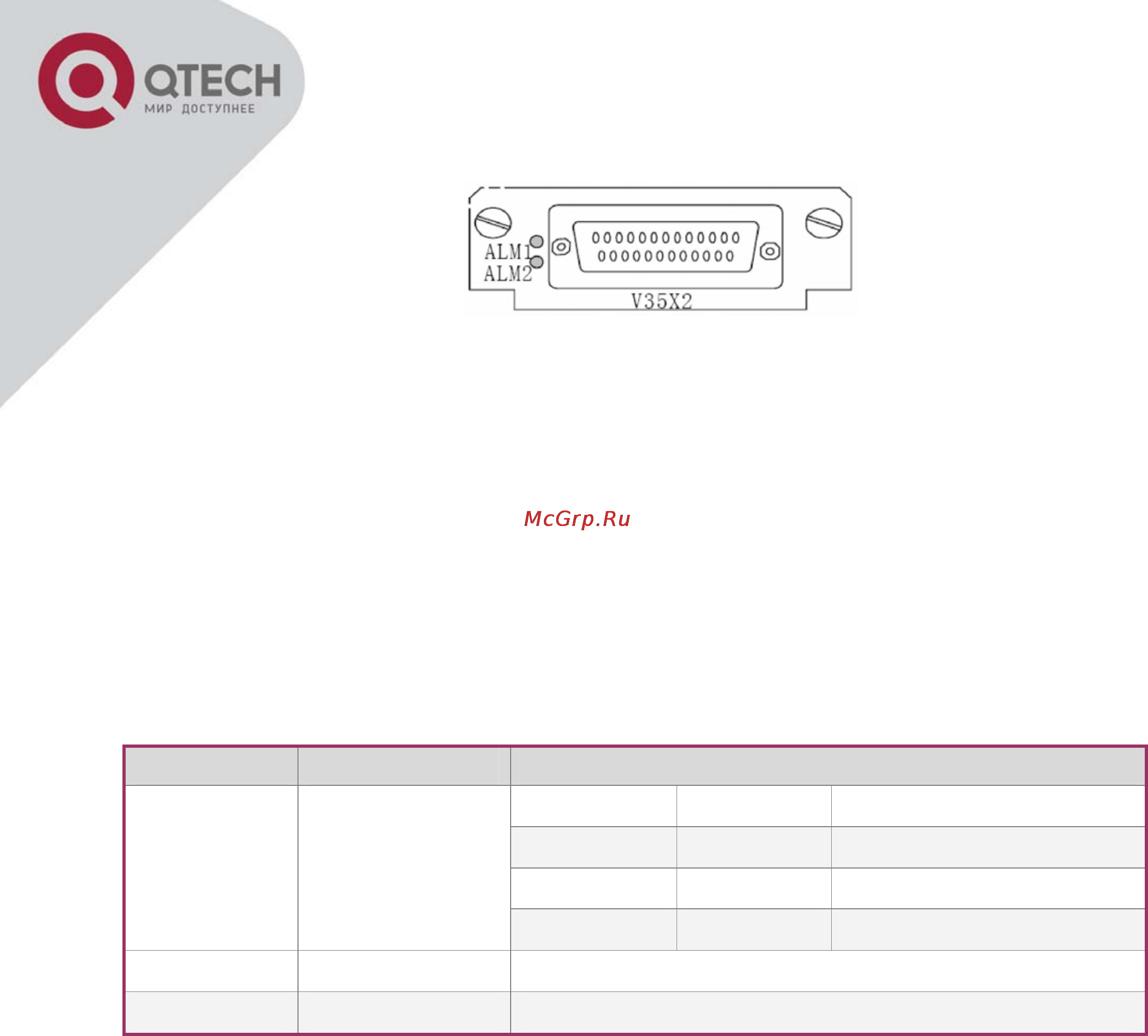

5.4. МОДУЛЬ ИНТЕРФЕЙСА V.35

• Соединитель: DB25

• Интерфейсный модуль имеет 2 порта V.35 Интерфейсный модуль V.35 имеет две группы DIP-

переключателей: К1 и К2.

5.4.1. НАЗНАЧЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ К1

Переключатель К1 имеет разрядность 10 бит и предназначен для выбора используемых таймслотов.

Бит#1 - Бит#5 предназначены для выбора начального таймслота. Например, положение 00111 соот-

ветствует таймслоту номер 7.

Бит#6 - Бит#10 предназначены для выбора конечного таймслота. Например, положение 11111 соот-

ветствует таймслоту номер 31.

5.4.2. НАЗНАЧЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ К2

Переключатель К2 имеет разрядность 4 бит :

Номер позиции Назначение Описание

Бит#1 = ON Бит#2 = ON Программный режим

Бит#1 = ON Бит#2 = OFF DTE (опционально)

Бит#1 = OFF Бит#2 = ON DCE, синхронизация от Е1

Бит#1, Бит#2 Установка режимов

работы V.35

Бит#1 = OFF Бит#2 = OFF DCE, внутренняя синхронизация

Бит#3 Фрейм ON: framed, n*64кбит/с OFF: unframed

Бит#4 Таймслот #16 ON: используется OFF: не используется

Примечание: программный выбор настройки скорости и режимов работы V.35 возможен только при по-

ложении ON обоих разрядов Бит#1 и Бит#2 переключателя К2. При других положениях переключателя,

скорость и режимы V.35 устанавливаются при помощи переключателей, а программно доступны только

функции мониторинга аварий и просмотра состояния.

6. LCD-ДИСПЛЕЙ И СИСТЕМНОЕ МЕНЮ

Телефонный аппарат, подключенный к разъему OW, расположенному на лицевой панели мультиплек-

сора, может быть использована также в качестве устройства ввода для работы с системным меню,

отображаемым на LCD-дисплее. Набор должен производиться в тональном режиме (DTMF).

• Для входа в системное меню необходимо дважды нажать звездочку * на клавиатуре теле-

фонного аппарата. В режиме системного меню, кнопки 2, 4, 6, 8 используются в качестве кла-

виш перемещения курсора, а кнопка 5 - в качестве клавишы Enter.

• Для выхода из системного меню необходимо разомкнуть шлейф («повесить» трубку).

• Для принудительной установки IP адреса 192.192.192.192 наберите комбинацию *56#, для

отключения этого адреса и включения измененного адреса наберите *78#.
