6

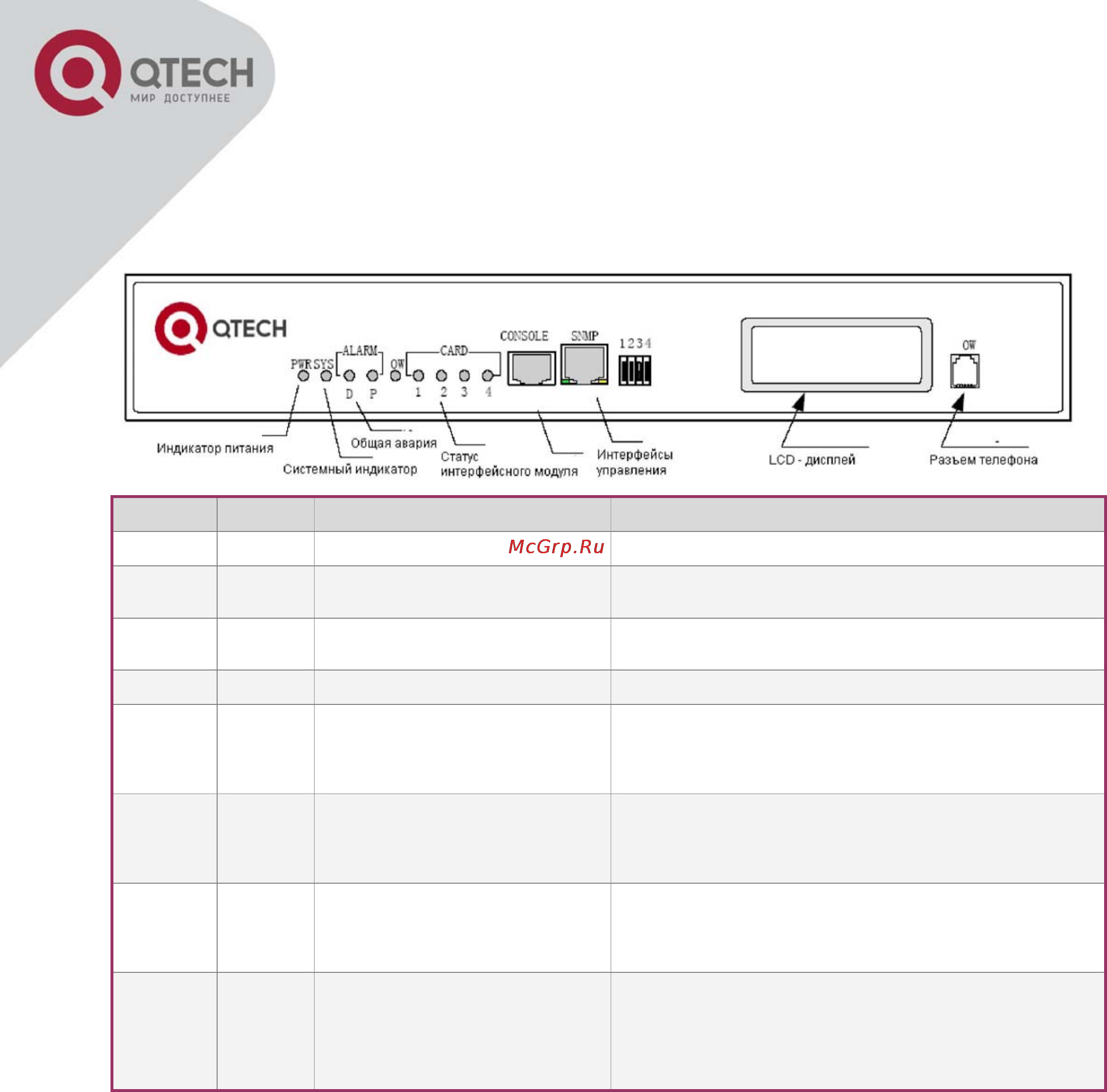

4. ПЕРЕДНЯЯ ПАНЕЛЬ И СВЕТОДИОДНАЯ ИНДИКАЦИЯ
На передней панели расположены светодиодные индикаторы статуса и аварий :
Индикатор Цвет Назначение Функция
PWR Зеленый Индикатор питания ВКЛ: норма ВЫКЛ: нет питания
SYS Зеленый Системный индикатор (статус уст-
ройства)
ВКЛ или ВЫКЛ – неисправность МИГАЕТ: норма
OW Зеленый Вызывной сигнал линии служебной
связи (опционально)
ВКЛ: наличие вызывного сигнала в линии
ALARM D Желтый Несрочная авария МИГАЕТ: наличие несрочной аварии ВЫКЛ: норма
ALARM P Красный Срочная авария / потеря сигнала
МИГАЕТ: наличие срочной аварии
ВКЛ: отсутствие входного оптического сигнала
ВЫКЛ: норма
CARD 1-4 Зеленый /
красный
Статус сменных интерфейсных мо-
дулей
ВЫКЛ: интерфейсный модуль не установлен
ВКЛ (зеленый): интерфейсный модуль в норме
ВЫКЛ (красный): авария интерфейсного модуля
LED SNMP Зеленый Линк ВКЛ: линк активен
МИГАЕТ: передача данных
ВЫКЛ: не активен
LED SNMP Желтый Дуплекс ВКЛ: полный дуплекс
ВЫКЛ: полудуплекс
МИГАЕТ: коллизия
Интерфейс управления
На передней панели расположены два разъема интерфейсов управления.
Интерфейс управления CONSOLE
• Тип: RS485
• Соединитель: RJ45
• RS485: 2400; 1200, 1800, 2400, 4800, 9600, 19200, 38400. Настройки порта: 8, 1, Odd parity.
Интерфейс управления SNMP
• Соединитель: RJ45
• Тип: Ethernet 10Base-T
• IP адрес по умолчанию: 192.192.4.2 (устанавливается через порт CONSOLE)
