5.1. МОДУЛЬ ОПТИЧЕСКОГО ИНТЕРФЕЙСА

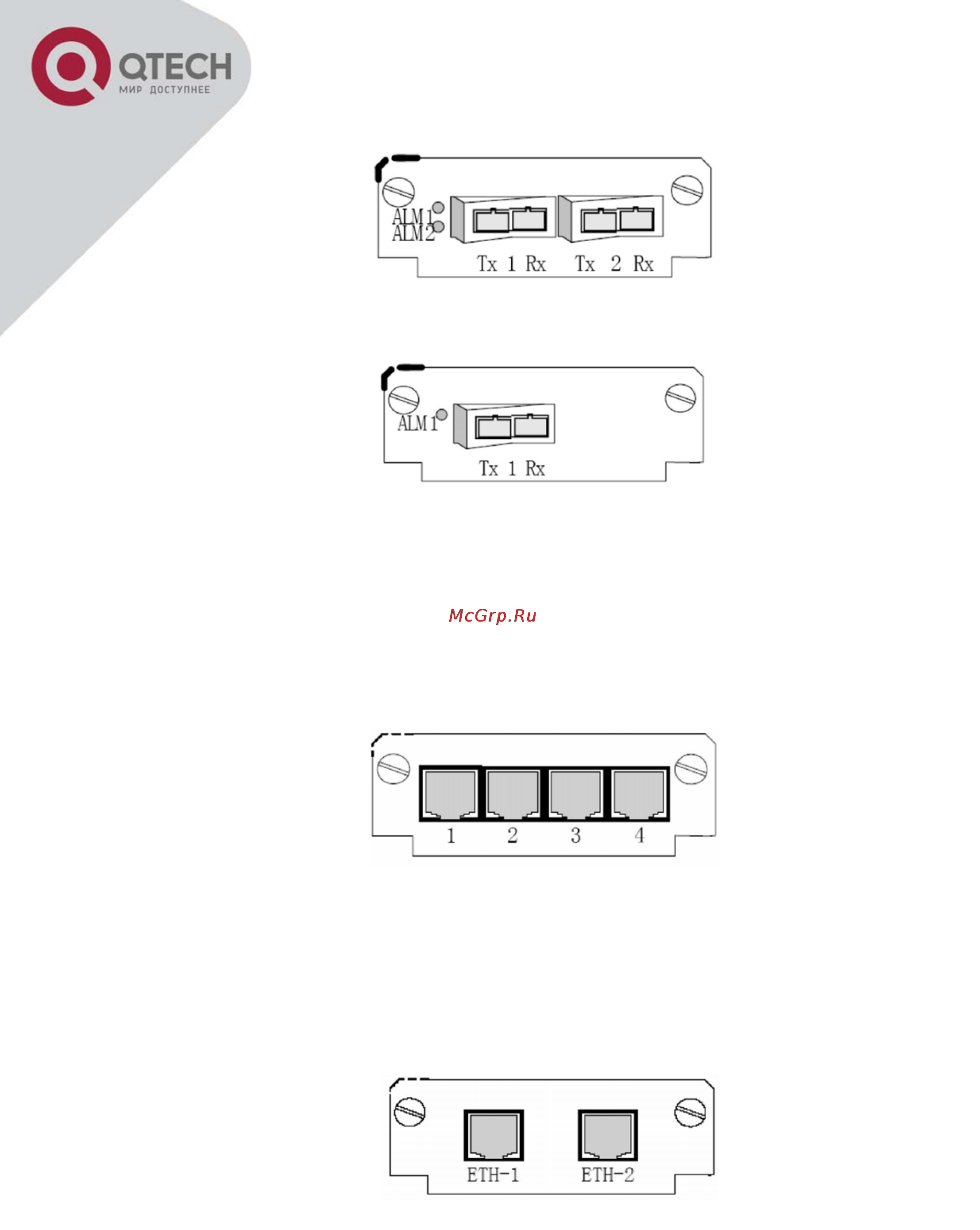

Рисунок 5-1 Модуль STM-1 (два оптических интерфейса)
Рисунок 5-2 Модуль STM-1 (один оптический интерфейс)
Соединитель: SC
Рабочая длина волны: 1310нм
Дальность: до 40км
Мультиплексор может комплектоваться также оптическими интерфейсными модулями, предна-
значенными для работы на других расстояниях, а также для работы по одному оптоволокну.
5.2. МОДУЛЬ ИНТЕРФЕЙСА Е1
Рисунок 6-3 Модуль интерфейса Е1
Соединитель: RJ45
Мультиплексор может комплектоваться интерфейсными модулями на 4 порта Е1 или на 8 пор-
тов Е1
Положение джамперов 1-4, 6-8, 10: ON - импеданс 75 Ом; OFF импеданс 120 Ом
5.3. МОДУЛЬ ИНТЕРФЕЙСА ETHERNET
Соединитель : RJ45
Оборудование может комплектоваться модулями на 2 и на 4 порта Ethernet.
