166 | Русский
1 609 92A 4F2 | (06.06.2018) Bosch Power Tools
A
B

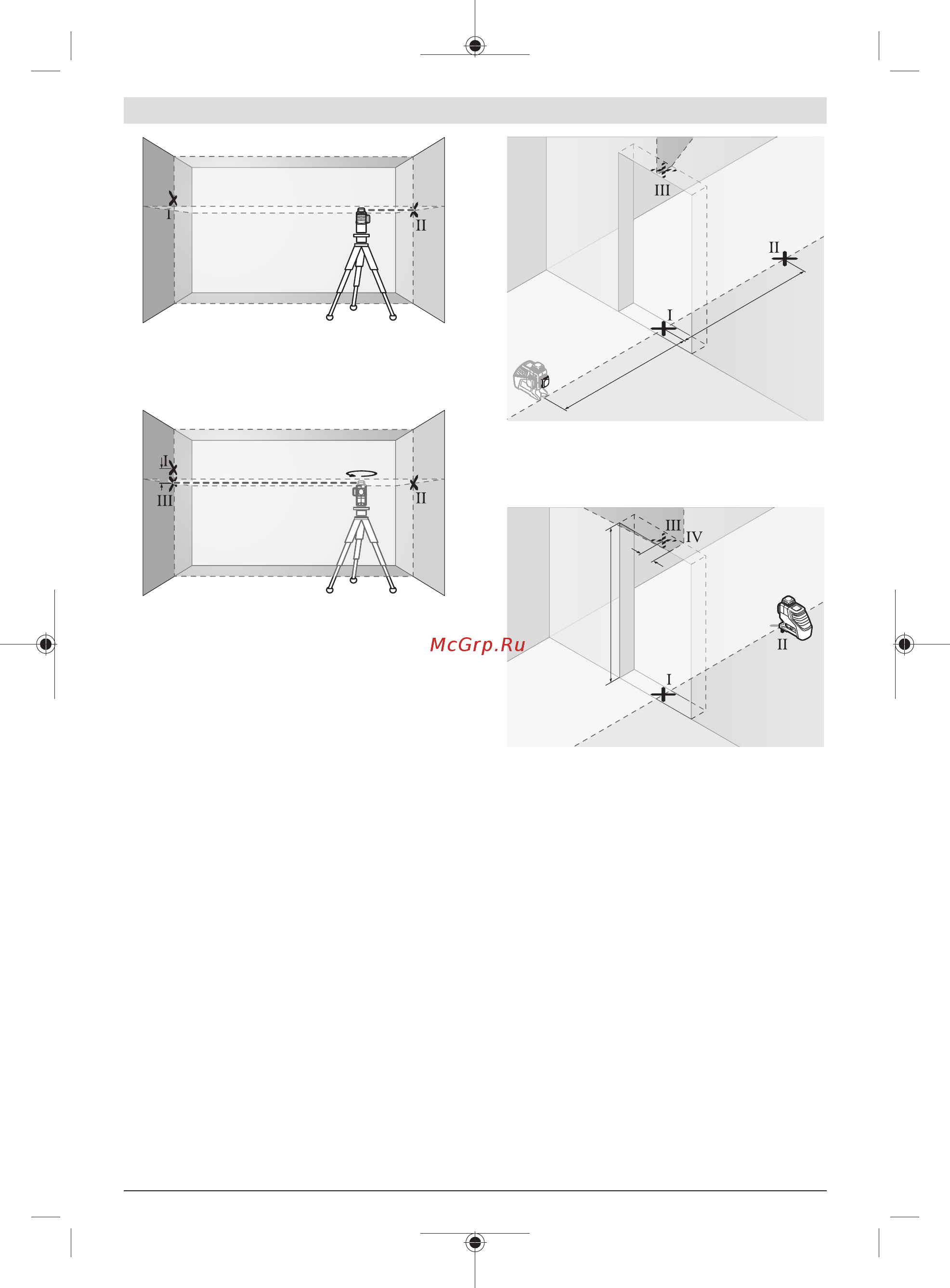

Настройте измерительный инструмент по высоте (с по-
мощью штатива или подкладок) так, чтобы точка пере-
крещивания лазерных линий точно совпала с ранее от-
меченной точкой II на стене В.
A
B
d
180°
Поверните измерительный инструмент на 180°, не из-
меняя высоты. Направьте инструмент на стену А так,
чтобы вертикальная лазерная линия проходила через
уже отмеченную точку . Подождите, пока инструмент
не закончит самонивелирование, и отметьте точку
перекрещивания лазерных линий на стене A (точ-
ка).
Расстояние d между двумя обозначенными точками и
на стене А отражает фактическое отклонение изме-
рительного инструмента по высоте.
На участке 2×5 м=10м максимально допустимое от-
клонение составляет:
10м×±0,2мм/м=±2мм. Таким образом, расстояние d
между точками и не должно превышать макс. 2мм.
Проверка точности нивелирования вертикальных
линий
Для проверки Вам требуется проем двери, вобе стороны
от которого (на прочном полу) есть свободное про-
странство длиной не менее 2,5м.
Установите измерительный инструмент на расстоянии
2,5м от дверного проема на прочное, ровное основа-
ние (не на штатив). Включите измерительный инстру-
мент для работы с автоматическим нивелированием.
Выберите режим работы, при котором вертикальная
лазерная плоскость излучается спереди измеритель-
ного инструмента.
2,5 m
2,5 m
Отметьте середину вертикальной линии на полу в
проеме двери (точкаI), на расстоянии в 5м с другой
стороны проема двери (точкаII), а также по верхнему
краю проема двери (точка).
2 m
d
Поверните измерительный инструмент на 180° и по-
ставьте его по другую сторону дверного проема прямо
позади точки. Дайте измерительному прибору само-
нивелироваться и направьте его вертикальные лазер-
ные лучи так, чтобы их середины проходили точно че-
рез точки и.
Пометьте середину лазерного луча на верхнем крае
дверного проема как точку.
Расстояние d между двумя обозначенными точками
и отображает фактическое отклонение измеритель-
ного инструмента от вертикали.
Измерьте высоту проема двери.
Повторите процесс измерения двух вертикальных лазер-
ных плоскостей. Выберите режим работы, при котором
вертикальная лазерная плоскость излучается сбоку изме-
рительного инструмента, и поверните измерительный
инструмент перед началом измерения на 90°.
Максимально допустимое отклонение рассчитывается
следующим образом:
двойная высота дверного проема×0,2мм/м
Пример: при высоте дверного проема в 2 м максималь-
ное отклонение может составлять
2×2м×±0,2мм/м=±0,8мм. Точки и должны на-
