176 | Українська
1 609 92A 4F2 | (06.06.2018) Bosch Power Tools
A
B
180°

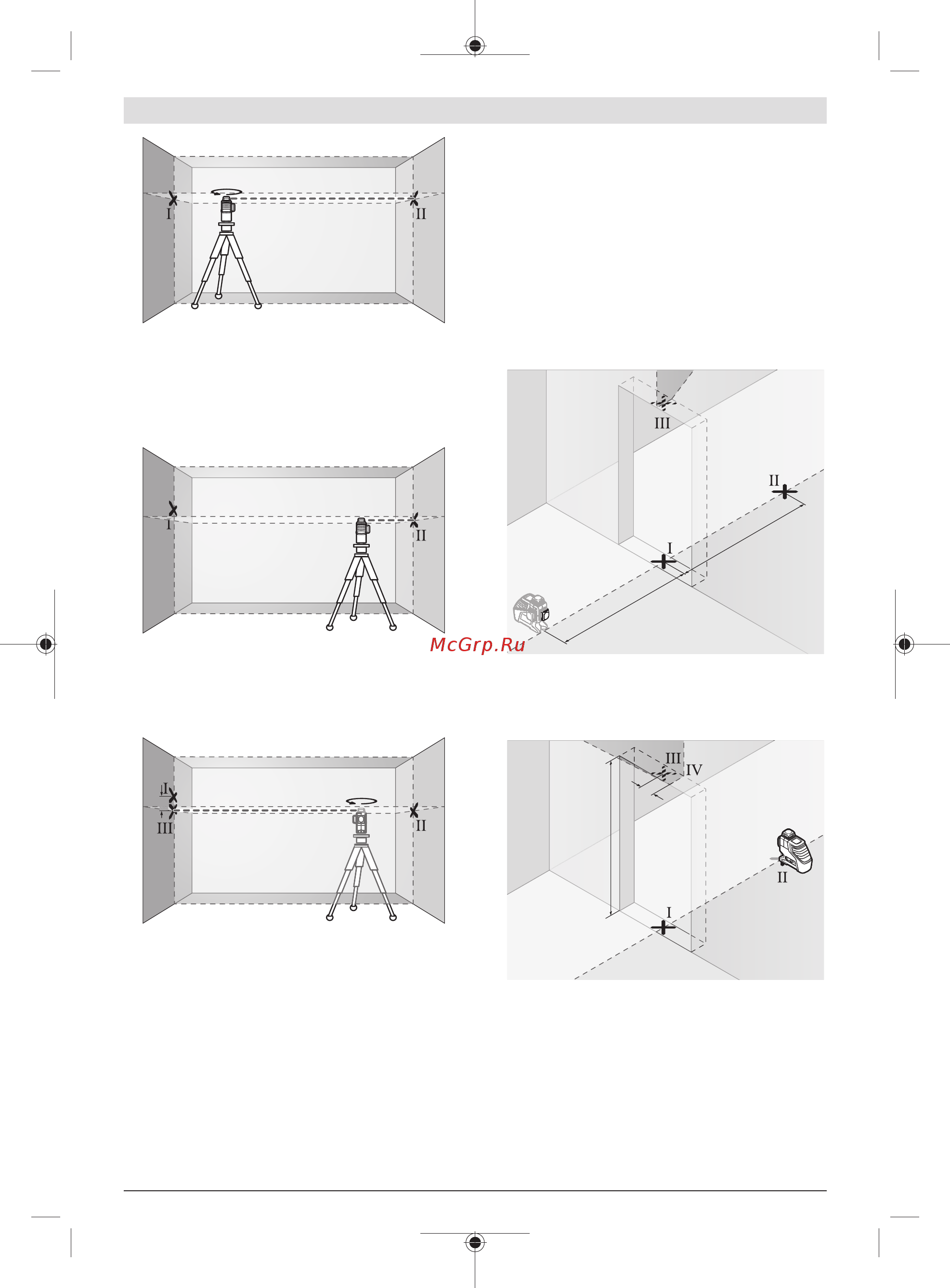

– Поверніть вимірювальний прилад на 180°, дайте йому
нівелюватися і позначте точку, в якій лазерні лінії
перехрещуються на протилежній стіні В (точкаⅡ).
– Розташуйте вимірювальний прилад, не повертаючи
його, коло стіни B, увімкніть його та дайте йому
нівелюватися.
A
B
– Вирівняйте вимірювальний інструмент по висоті таким
чином (за допомогою штатива або підмостивши що-
небудь під нього), щоб точка, в якій перехрещуються
лазерні лінії, точно потрапляла на позначену раніше
точку II на стіні В.
A
B
d
180°
– Поверніть вимірювальний прилад на 180°, не
змінюючи його висоти. Спрямуйте його на стіну A
таким чином, щоб вертикальна лазерна лінія
проходила через раніше позначену точку I. Дайте
вимірювальному приладу нівелюватися і позначте
точку на стіні А, в якій перехрещуються лазерні лінії
(точкаⅢ).
– Різниця d між двома позначеними на стіні А точками I і
III – це фактичне відхилення вимірювального
інструмента по висоті.
На ділянці у 2×5 м=10м допускається розбіжність
максимум:
10м×±0,2мм/м=±2мм. Таким чином, різниця d між
точками I і III може бути максимум 2мм.
Перевірка точності нівелювання вертикальних ліній
Для перевірки Вам потрібний дверний проріз, в якому з
обох боків від дверей є мін. 2,5м (на твердому ґрунті).
– Встановіть вимірювальний інструмент на відстані
2,5м від дверного прорізу на тверду, рівну поверхню
(не на штатив). Увімкніть вимірювальний інструмент
для роботи з автоматичним нівелюванням. Виберіть
режим роботи, в якому вертикальна лазерна площина
випромінюється попереду вимірювального
інструмента.
2,5 m
2,5 m
– Позначте середину вертикальної лазерної лінії на
підлозі у дверному прорізі (точка I), на відстані 5 м з
іншого боку дверного прорізу (точка II), а також з
верхнього краю дверного прорізу (точка III).
2 m
d
– Поверніть вимірювальний прилад на 180° і поставте
його з іншого боку дверного прорізу прямо поза
точкоюⅡ. Дайте вимірювальному приладу
нівелюватися і спрямуйте вертикальну лазерну лінію
таким чином, щоб її середина проходила точно через
точкуⅠ іⅡ.
– Позначте середину лазерної лінії на верхньому краї
дверного прорізу в якості точкиⅣ.
