Jet JWMS-12X (707212M) Инструкция по эксплуатации онлайн
Содержание
- D gebrauchsanleitung f mode d emploi rus инструкция по эксплуатации 1
- Gb operating instructions 1

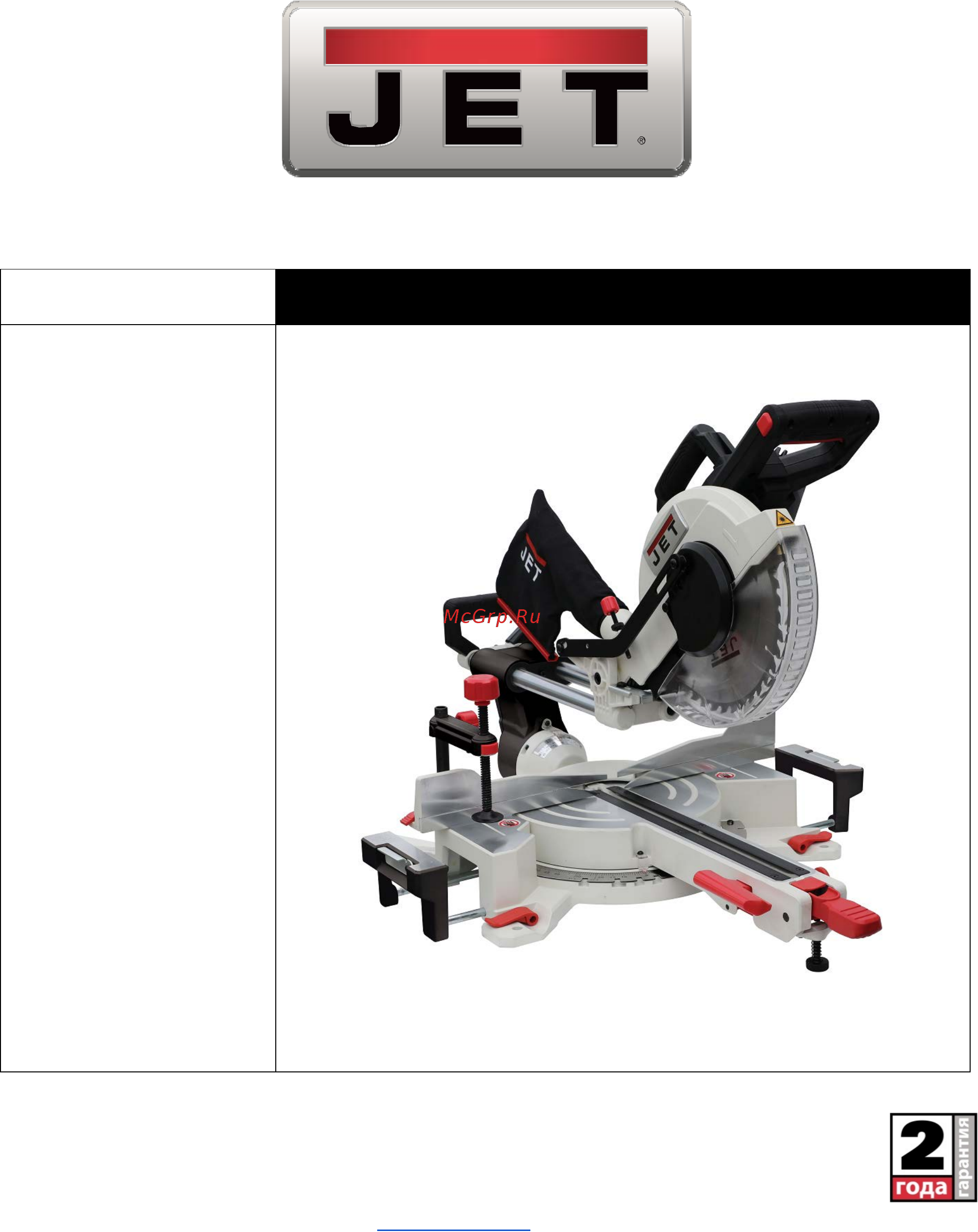

- Jwms 12x торцовочно усовочная пила 1
- Артикул 707212m артикул 707212m 1
- Ce conformity declaration ce konformitätserklärung 2
- Déclaration de conformité ce 2
- Виды распила 3
- Данная инструкция была составлена для владельцев и пользователей торцовочно усовочной пилы jet модели jwms 12x чтобы обеспечить безопасность при ее установке работе и техническом обслуживании 3
- Заклинивание пильного диска в заготовке 3
- Лазерный указатель 3
- Общие указания по эксплуатации пилы 3
- Правильное рабочее положение 3
- Прорезание паза 3
- Работа на станке 3
- Распил выгнутой заготовки 3
- Распил изогнутой заготовки 3
- Распил плинтуса 3
- Распил потолочного плинтуса 3
- Светодиодная лампа 3
- Техника безопасности 3
- Рис 3 1 6
- Рис 3 2 6
- A мешок для сбора пыли 7
- B переходник 7
- Закрепление станка на верстаке 7
- Ключ пильного диска 7
- Когда станок не используется пильную голову следует зафиксировать в нижнем положении 7
- Отвод пыли 7
- При транспортировке или хранении пилы пильную голову необходимо заблокировать чтобы она не перемещалась по направляющим 7
- Разблокировка перемещения пильной головы 7
- Разблокировка пильной головы 7
- Рис 4 1 7
- Скоба для намотки шнура питания 7
- Установка прижима заготовки 7
- Нажмите и удерживайте фиксатор оправки с обратной стороны пильной головы рис 4 5 вращая пильный диск пока фиксатор не войдет в зацепление 8
- Отведите пластину и защитный кожух пильного диска назад чтобы получить доступ к болту оправки l рис 4 4 8
- Продолжайте удерживать фиксатор оправки нажатым одновременно ослабляя болт оправки с помощью шестигранного ключа примечание левая резьба для ослабления крутите по часовой стрелке 8
- Рис 4 2 8
- Рис 4 3 8
- Рис 4 4 рис 4 4 8
- Рис 4 5 рис 4 5 8
- Рис 4 6 8
- Снятие установка пильного диска 8
- Любой ремонт и настройка лазерного указателя должны производиться специалистами авторизованного сервисного центра 9
- Рис 5 1 9
- Убедитесь что фланцы чистые и установлены надлежащим образом 9
- Виды распила 10
- Завершение распила 10
- Заклинивание пильного диска в заготовке 10
- Распил без перемещения пильной головы 10
- Распил выгнутой заготовки 10
- Распил под наклоном 10
- Распил под углом 10
- Распил с перемещением пильной головы 10
- Сложный распил 10
- Прорезание паза 11
- Распил плинтуса 11
- Распил потолочного плинтуса 11
- Рис 5 2 11
- Рис 5 3 11
- Рис 5 4 11
- Регулировка положения указателя шкалы поворота стола 12
- Рис 6 2 12
- Рис 6 3 13
- Рис 6 4 13
- Рис 6 5 13
- Рис 6 6 рис 6 6 13
- Рис 6 7 13
- Рис 6 8 14
- Дополнительное обслуживание 15
- Не используйте растворители для очистки нижнего кожуха пильного диска они могут сделать пластик хрупким а также привести к помутнению цвета поверхности 15
- При очистке кожуха пильного диска отключите станок от источника питания вынув вилку из розетки чтобы не допустить его непреднамеренного запуска 15
- Продолжительное использование поврежденных или изношенных щеток может привести к поломке ротора электродвигателя 15
- Рис 7 1 15
- Смазка 15
- Параметры углов поворота и наклона для выполнения сложного распила потолочных плинтусов для стен с различными углами 17
- Потолочный плинтус для различных углов между стенами 17
- Торцовочно усовочная пила jwms 12x арт 707212m взрыв схема i 20
- Торцовочно усовочная пила jwms 12x арт 707212m взрыв схема ii 21
- Jms10x 004 фиксатор 2 22
- Jms10x 006 опора 4 22
- Jms10x 010 волнистая шайба 10 мм 1 22
- Jms10x 012 удлиняющий стержень длинный 2 22
- Jms10x 013 удлиняющий стержень короткий 2 22
- Jms10x 017 левая стопорная планка 1 22
- Jms10x 022 фиксатор 2 22
- Jms10x 023 стопорный болт правая резьба 1 22
- Jms10x 028 стопорный болт левая резьба 1 22
- Jms10x 033 правая стопорная планка 1 22
- Jms10x 034 стопорная планка 1 22
- Jms10x 035 винт саморез st4 x13 4 22
- Jms10x 036 блок 1 22
- Jms10x 037 штифт 3x16 мм 1 22
- Jms10x 041 регулируемая опорная ножка 1 22
- Jms10x 042 пружина 1 22
- Jms10x 044 опора 1 22
- Jms10x 045 запорная рукоятка 1 22
- Jms10x 046 установочный штифт 1 22
- Jms10x 047 стопорный блок 1 22
- Jms10x 050 стопорная планка 1 22
- Jms10x 051 пружина 3 22
- Jms10x 056 втулка 1 22
- Jms10x 057 запорная рукоятка 1 22
- Jms10x 074 шестигранный ключ 2 5 мм 1 22
- Jms10x 162 предупреждающая надпись значок берегите руки 2 22
- Jms12x 001 шкала поворота стола 1 22
- Jms12x 005 стопорный болт правая резьба 1 22
- Jms12x 007 основание 1 22
- Jms12x 008 стопорный болт левая резьба 1 22
- Jms12x 018 левое расширение стола 1 22
- Jms12x 022 левое удлинение упора 1 22
- Jms12x 030 упор 1 22
- Jms12x 032 правое удлинение упора 1 22
- Jms12x 033 правое расширение стола 1 22
- Jms12x 036 пружина 1 22
- Jms12x 037 зажимная штанга 1 22
- Jms12x 039 зажимная штанга 1 22
- Jms12x 043 винт саморез st4 x6 1 22
- Jms12x 044 неподвижный блок 1 22
- Jms12x 054 ось 1 22
- Jms12x 058 установочная ось 1 22
- Ts 1504051 винт m8x25 4 22
- Ts 1522021 винт m5x8 3 22
- Ts 1523011 винт m6x6 7 22
- Ts 1523051 винт m6x16 2 22
- Ts 1532042 винт m4x12 8 22
- Ts 1533042 винт m5x12 7 22
- Ts 1541021 шестигранная гайка с нейлоновой вставкой m6 2 22
- Ts 1550041 шайба 6 мм 4 22
- Ts 1550061 шайба 8 мм 1 22
- Ts 1550061 шайба 8 мм 4 22
- Ts 1550071 шайба 10 мм 3 22
- Ts 2246122 винт m6x12 3 22
- Ts 2284082 винт m4x8 4 22
- Ts 2286202 винт m6x20 2 22
- Ts 2342101 шестигранная гайка с нейлоновой вставкой m10 2 22
- Ts 2361061 стопорная шайба 6 мм 2 22
- Ts 2361081 стопорная шайба 8 мм 4 22
- Поз номер детали наименование размер кол 22
- Торцовочно усовочная пила jwms 12x арт 707212m перечень деталей 22
- Bb 6003zz подшипник 6003 2rs 2 23
- F006042 с образное стопорное кольцо внешнее 14 мм 1 23
- F011287 винт саморез st4 x13 мм 6 23
- F011908 волнистая шайба 8 мм 1 23
- F012104 штифт 5x14 мм 2 23
- Jms10x 059 стопорное кольцо 5 23
- Jms10x 063 шайба 8 мм 1 23
- Jms10x 064 винт 3 23
- Jms10x 067 пружина 1 23
- Jms10x 069 указатель 1 23
- Jms10x 075 пружина 1 23
- Jms10x 076 стопорный блок 1 23
- Jms10x 077 кнопка 1 23
- Jms10x 078 прижимная пластина 1 23
- Jms10x 082 планка 1 23
- Jms10x 083 ручка 1 23
- Jms10x 084 опора 1 23
- Jms10x 085 ручка 1 23
- Jms10x 086 ручка 2 23
- Jms10x 087 шайба 2 23
- Jms10x 093 втулка шнура 1 23
- Jms10x 094 держатель шнура 1 23
- Jms10x 095 шестигранный ключ с крестовой головкой 6 мм 1 23
- Jms10x 106 ручка 1 23
- Jms10x 107 пружина 1 23
- Jms10x 110 винт 1 23
- Jms10x 112 подшипник 1 23
- Jms10x 114 шайба 1 23
- Jms10x 115 зубчатое колесо 1 23
- Jms10x 117 вал 1 23
- Jms10x 118 крышка 1 23
- Jms10x 197 переходник 1 23
- Jms10x 206 шайба 6 23
- Jms12x 064 стопорная планка 1 23
- Jms12x 068 ось 1 23
- Jms12x 069 штифт 1 23
- Jms12x 073 поворотный кронштейн 1 23
- Jms12x 074 фрикционная накладка 2 23
- Jms12x 084 шайба 4 мм 2 23
- Jms12x 086 стойка 1 23
- Jms12x 092 втулка 1 23
- Jms12x 095 левая часть рукоятки 1 23
- Jms12x 096 правая часть рукоятки 1 23
- Jms12x 101 втулка 1 23
- Jms12x 102 правая направляющая штанга 1 23
- Jms12x 103 левая направляющая штанга 1 23
- Jms12x 104 опорная планка подшипника 2 23
- Jms12x 105 прокладка 4 23
- Jms12x 106 подшипник lm304550 4 23
- Jms12x 107 втулка подшипника 2 23
- Jms12x 110 опора 1 23
- Jms12x 111 ось 1 23
- Jms12x 113 втулка 1 23
- Jwms10x 212eu шнур питания 1 23
- K 4412 шпонка 4x4x12mm 1 23
- Ts 1503051 винт m6x20 1 23
- Ts 1513011 винт m5x10 4 23
- Ts 1523061 винт m6x20 3 23
- Ts 1550021 шайба 4 мм 8 23
- Ts 2342121 шестигранная гайка с нейлоновой вставкой m12 1 23
- Ts 2360121 шайба 12 мм 1 23
- Ts 2361041 стопорная шайба 4 мм 3 23
- Поз номер детали наименование размер кол 23
- Bb 6001zz шариковый подшипник 6001 2rs 1 24
- F001231 винт m5 0 8x70 2 24
- F001232 винт m5 0 8x45 2 24
- F001233 винт m5 0 8x60 2 24
- Jdp17 090 винт саморез st4 x16 мм 8 24
- Jet 92 логотип jet 92x38 мм 1 24
- Jms10x 120 диск 1 24
- Jms10x 125 шайба 6 мм 1 24
- Jms10x 126 скоба 1 24
- Jms10x 127 мешок для сбора пыли 1 24
- Jms10x 128 штифт 1 24
- Jms10x 130 пластиковый держатель 1 24
- Jms10x 132 гайка 1 24
- Jms10x 135 скоба для крепления шнура 1 24
- Jms10x 136 стопорное кольцо ø10 5x1 мм 1 24
- Jms10x 137 пружина 1 24
- Jms10x 138 штифт 1 24
- Jms10x 139 лазерный указатель 2 24
- Jms10x 141 держатель лазерного указателя 1 24
- Jms10x 144 скоба для крепления шнура 1 24
- Jms10x 145 блок питания лампы 1 24
- Jms10x 146 светодиодная лампа 1 24
- Jms10x 147 уплотнение 1 24
- Jms10x 148 линза 1 24
- Jms10x 149 дефлектор 1 24
- Jms10x 150 плита двигателя 1 24
- Jms10x 156 демпфирующее кольцо 1 24
- Jms10x 157 крышка 2 24
- Jms10x 158 угольная щетка 2 24
- Jms10x 159 держатель щетки 2 24
- Jms10x 161 корпус двигателя 1 24
- Jms10x 164 втулка шнура 1 24
- Jms10x 165 рукоятка 1 24
- Jms10x 168 переключатель лазера kcd 117 1 24
- Jms10x 169 переключатель светодиодной лампы kcd 117 1 24
- Jms10x 171 крышка 1 24
- Jms10x 174 пружина 2 24
- Jms10x 175 рычаг переключателя 1 24
- Jms10x 181 клеммный блок 1 24
- Jms12x 125 вытяжной штуцер 1 24
- Jms12x 127 тяга 1 24
- Jms12x 132 подшипник 606 2rs 1 24
- Jms12x 134 ручка 1 24
- Jms12x 137 корпус 1 24
- Jms12x 141 опорная деталь 1 24
- Jms12x 147 винт саморез st4 x40 1 24
- Jms12x 169 верхняя часть рукоятки 1 24
- Jwms10x 173eu контроллер 230 в 1 24
- Jwms10x 180eu курковый переключатель wd01 1 1 24
- Jwms12x 159eu ротор 1 24
- Jwms12x 160eu статор 1 24
- Ts 1501041 винт m4x12 2 24
- Ts 1512011 винт m4x10 5 24
- Ts 1512011 винт m4x10 6 24
- Ts 1514021 винт m6x16 2 24
- Ts 1522021 винт m5x8 1 24
- Ts 1523051 винт m6x16 2 24
- Ts 1523071 винт m6x25 1 24
- Ts 1533052 винт m5x16 8 24
- Ts 1550031 шайба 5 мм 6 24
- Ts 2285352 винт m5x35 2 24
- Ts 2361051 стопорная шайба 5 мм 5 24
- Поз номер детали наименование размер кол 24
- 177 181 214 225 227 25
- 2210 331 винт саморез m4x12 3 25
- 990805 винт саморез m4x10 1 25
- Jms10x 055 стопорная планка 1 25
- Jms10x 170 резьбовая крышка 2 25
- Jms10x 176 корпус кнопки 2 25
- Jms10x 177 кнопка 2 25
- Jms10x 179 пружина 2 25
- Jms10x 182 винт саморез st4 x19 мм 2 25
- Jms10x 186 неподвижная пластина 1 25
- Jms10x 188 штифт 1 25
- Jms10x 189 винт 1 25
- Jms10x 190 пружина 1 25
- Jms10x 194 внутренний фланец 1 25
- Jms10x 196 наружный фланец 1 25
- Jms10x 198 винт левая резьба m8x20 левая резьба 1 25
- Jms10x 200 винт 1 25
- Jms10x 201 уплотнительное кольцо ø8 ø1 9 мм 1 25
- Jms10x 202 штифт 2 25
- Jms10x 205 указатель 1 25
- Jms10x 208 штифт 1 25
- Jms10x 215 крышка 1 25
- Jms10x 220 втулка 3 25
- Jms12x 185 винт саморез st2 x9 мм 2 25
- Jms12x 188 нижняя часть рукоятки 1 25
- Jms12x 193 защитный кожух пильного диска 1 25
- Jms12x 198 опорная плита 1 25
- Jms12x 200 вставка стола 2 25
- Jms12x 205 пружина 1 25
- Jms12x 208 шкала наклона пильного диска 1 25
- Jms12x 209 винт m10x50 1 25
- Jms12x 212 стол 1 25
- Jms12x 218 шайба 2 25
- Jms12x 220 ось 1 25
- Jms12x 223 задняя крышка 1 25
- Jms12x 301 прижим поз 81 90 45 71 1 25
- Jms12x 302 мешок для сбора пыли поз 129 130 133 1 25
- Jms12x 303 светодиодная лампа поз 149 152 217 1 25
- Jms12x 304 защитный кожух пильного диска поз 190 200 123 1 25
- Jms12x 305 угольные щетки поз 163 165 1 25
- Jwms 10x wl предупреждающая надпись не показана 1 25
- Jwms10x 225eu конденсатор 0 33 мкф 275 в 1 25
- Jwms10x 226eu переходная втулка ø16xø30x2 8 мм 1 25
- Jwms12x 201eu пильный диск ø305x2 8xø30 48t 1 25
- Jwms12x 224eu табличка с паспортными данными станка jms 12x 1 25
- Jwms12x 306eu электродвигатель поз 94 114 124 137 140 153 168 1 25
- Lm000393 предупреждающая надпись лазерная установка 1 25
- Pm2700 236 болт m5x16 1 25
- Ts 1522061 винт m5x20 1 25
- Ts 152704 шестигранный ключ 3 мм 1 25
- Ts 1541011 шестигранная гайка с нейлоновой вставкой m5 1 25
- Ts 1550031 шайба 5 мм 1 25
- Поз номер детали наименование размер кол 25
Похожие устройства
- Condtrol XP3 Green 120 м (1-4-107) Инструкция по эксплуатации
- Condtrol XLiner Pento 360G Инструкция по эксплуатации
- Condtrol XLiner Pento 360 Инструкция по эксплуатации
- Condtrol INFINITER CL5-G Инструкция по эксплуатации
- Condtrol GFX360 Инструкция по эксплуатации
- Condtrol GFX300 Инструкция по эксплуатации
- Contec TP500 Инструкция по эксплуатации
- Jet BD-8VS Инструкция по эксплуатации
- Hobby world Воображарий Junior Инструкция по эксплуатации
- Hobby world Легендарный Манчкин Инструкция по эксплуатации
- Hobby world Метро 2033 Инструкция по эксплуатации
- Patriot Кубань M Инструкция по эксплуатации
- Stanley SM16 Инструкция по эксплуатации
- Hobby world Манчкин (цветная версия, 2-е рус. изд.) Инструкция по эксплуатации
- Стиль жизни Диксит Инструкция по эксплуатации
- Bosch AdvancedAquatak 140 (06008A7D00) Инструкция по эксплуатации
- Bosch AXT Rapid 2200 (0600853600) Инструкция по эксплуатации
- Grundfos JP 5-48 PT-H (99463877) Инструкция по эксплуатации
- Grundfos JP 3-42 PT-H (99463874) Инструкция по эксплуатации
- Husqvarna LB 256S (9679887-01) Инструкция по эксплуатации
