12
процессе транспортировки настройки могли
незначительно нарушиться. Перед началом
использования пилы проверьте ее узлы на предмет
надлежащей настройки, а при необходимости
произведите их регулировку.
6.1 Регулировка опорных ножек
Опорные ножки (А, Рис. 6-1) можно закрутить или
выкрутить, чтобы отрегулировать их высоту. Они
предназначены для поддержки стола станка, когда ручка
фиксации опущена вниз или когда пильная головка
выдвинута вперед. Ножки следует отрегулировать так,
чтобы они опирались на поверхность верстака или
рабочего стола.
6.2 Регулировка угла поворота стола
На шкале нанесены диапазоны углов поворота стола от 0°
до 52° влево и от 0° до 60° вправо.
Чтобы выставить угол поворота:
1. Поднимите ручку фиксации (В, Рис. 6-1), чтобы
разблокировать стол.
2. Нажмите и удерживайте кнопку разблокировки (С) и,
взявшись за ручку фиксации, поверните стол так,
чтобы указатель (D) располагался напротив нужной
отметки угла.
3. Опустите ручку (В), чтобы зафиксировать стол в этом
положении.
Примечание: кнопку разблокировки (С) можно
зафиксировать в нажатом состоянии, чтобы проходить
через стопоры. Это удобно, когда необходимо часто
менять угол поворота стола.
4. Прижмите кнопку разблокировки (С) и вставьте
стопорный штифт (Е). Теперь кнопка зафиксирована в
нажатом состоянии.
5. Возьмитесь за рукоятку (В) и поверните стол.
6. Еще раз прижмите кнопку (С), чтобы вывести
стопорный штифт.

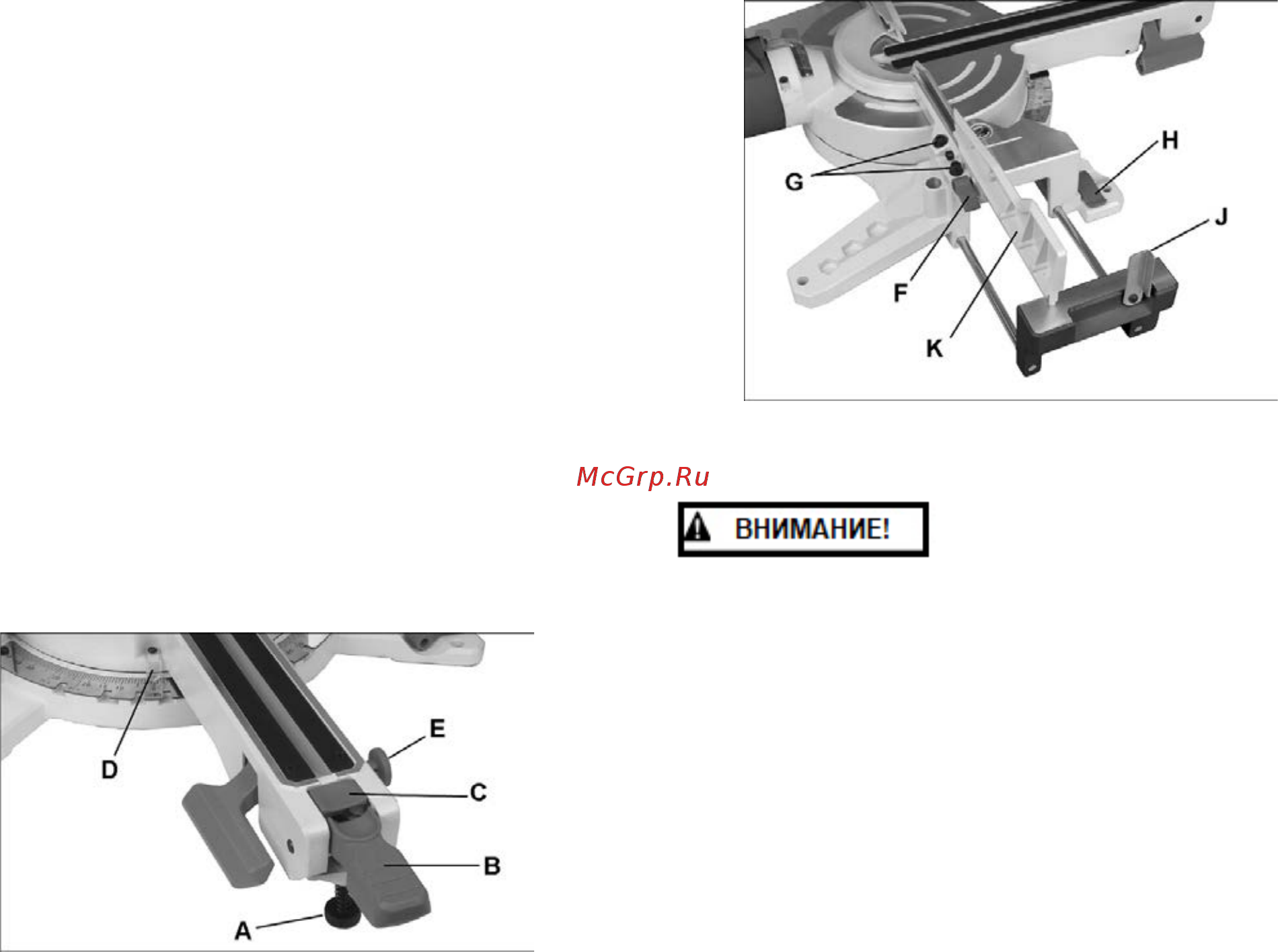

Рис. 6-1: установка угла поворота стола
6.2.1 Упоры-ограничители угла поворота стола
На столе пилы есть ограничители угла поворота для его
быстрой и точной установки под наиболее часто
используемыми углами: 0°, 15°, 22,5°, 31,6°, и 45° влево и
вправо; и 60° вправо.
1. Поднимите ручку фиксации (В, Рис. 6-1), чтобы
разблокировать стол.
2. Нажмите кнопку разблокировки (С) и поверните стол
за рукоятку (В). Когда указатель шкалы будет
приближаться к нужному углу, отпустите кнопку (С).
Стол упрется в ближайший ограничитель.
3. Опустите ручку (В), чтобы зафиксировать стол в этом
положении.
6.2.2 Регулировка положения указателя шкалы
поворота стола
1. Установите стол под углом 0° по шкале.
2. Если указатель (D, Рис. 6-1) не располагается
напротив нулевой отметки шкалы, ослабьте винт и
установите указатель в нужное положение. Снова
затяните винт.
6.3 Расширения стола и упоры заготовки
Поднимите ручку фиксации (Н, Рис. 6-2) и сдвиньте
расширение стола от станка, как показано на рисунке.
Опустите ручку, чтобы зафиксировать расширение стола
в этом положении.
Поднимите упор (J) для быстрого размещения заготовок
одной длины при их серийном распиле.
Рис. 6-2
6.4 Регулировка упора
Удлинения можно установить
слева и справа от упора, либо убрать совсем, чтобы
не создавать препятствий пильному диску или
защитному кожуху при выполнении косого распила.
Несоблюдение данного предписания может стать
причиной тяжелых травм.
Если не убрать удлинения упора, то они будут мешать
прохождению пильного диска. Это может привести к
тяжелым травмам. При установке стола и пильной головы
в крайние положения пильный диск также может задеть
при распиле упор, что приведет к повреждению станка и
травмам оператора.
ВАЖНО: не включая станок, опустите пильную голову и
проверьте, не препятствует ли упор движению пильного
диска вниз и вдоль направляющих.
Для регулировки упора выполните следующие шаги:
1. Поднимите ручку фиксации (F, Рис. 6-2), чтобы
разблокировать удлинение упора.
2. Сдвиньте удлинение упора (K) наружу, чтобы
обеспечить возможность распила под выбранным
углом, либо отведите его полностью.
3. Опустите ручку (F), чтобы зафиксировать удлинение
упора в этом положении.
