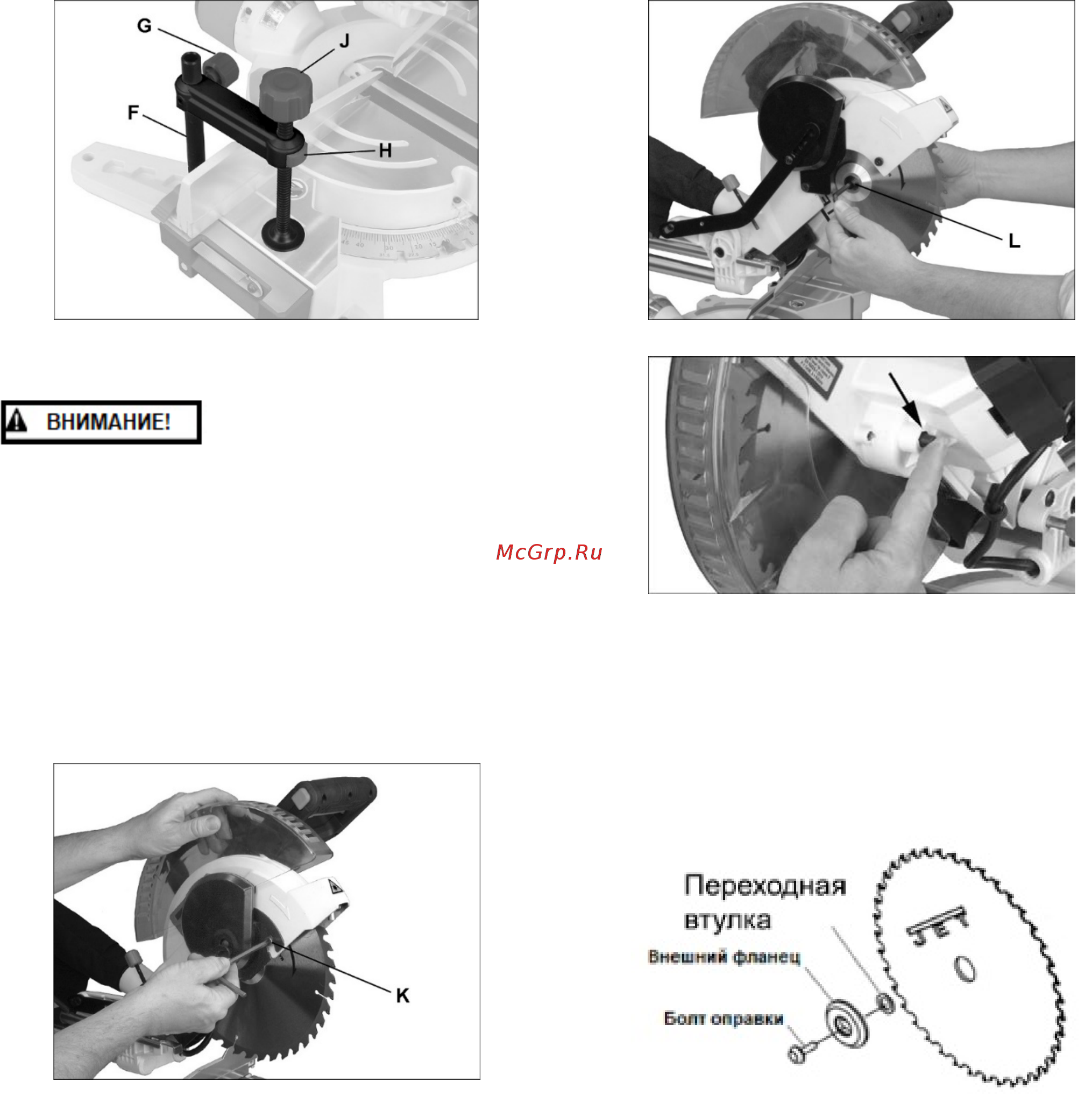

Рис. 4-2
Снятие/установка пильного диска
Во избежание
непреднамеренного запуска пилы отключите ее от
источника питания (выдерните вилку из розетки).
Несоблюдение данного предписания может стать
причиной тяжелых травм.
1. Выньте вилку станка из розетки.
2. Полностью поднимите пильную голову.
3. До конца поднимите нижний защитный кожух пильного
диска и удерживайте его в этом положении.
См. Рис. 4-3.
4. С помощью крестовой отвертки ослабьте винт
накладной пластины (K, Рис. 4-3).
Рис. 4-3
5. Отведите пластину и защитный кожух пильного
диска назад, чтобы получить доступ к болту оправки
(L, Рис. 4-4).
6. Нажмите и удерживайте фиксатор оправки с
обратной стороны пильной головы (Рис. 4-5),
вращая пильный диск, пока фиксатор не войдет в
зацепление.
7. Продолжайте удерживать фиксатор оправки
нажатым, одновременно ослабляя болт оправки с
помощью шестигранного ключа. ПРИМЕЧАНИЕ:
Левая резьба – для ослабления крутите по часовой
стрелке.
Рис. 4-4
Рис. 4-5
8. Выкрутите болт оправки, снимите внешний фланец и
пильный диск. (На станке модели JMS-12X также
снимается переходная втулка). См. Рис. 4-6. Не
снимайте внутренний фланец.
Примечание: снимая детали, обращайте внимание
на то, как они установлены. Перед установкой нового
пильного диска очистите все детали от древесной
пыли.
Рис. 4-6
Важно: убедитесь, что размер пильного дика и отверстия
оправки соответствует техническим характеристикам
станка.
9. Установите новый пильный диск. Стрелка на пильном
диске, указывающая направление его вращения (по
часовой стрелке), должна указывать в ту же сторону,
что и стрелка на верхнем кожухе пильного диска.
Зубья диска должны быть направлены вниз.
10. Установите внешний фланец на оправку вплотную к
пильному диску. Закрутите болт оправки против
часовой стрелки.
Важно: убедитесь, что плоская грань в отверстии
фланца совмещена с лыской на оправке. Фланец
устанавливается к пильному диску плоской стороной.
