7
Чтобы не допустить травм вследствие
непреднамеренного движения узлов станка, соблюдайте
следующие правила безопасности:
• Отключите шнур питания станка от сети и намотайте
его вокруг скобы.
• Сдвиньте пильную голову вперед и опустите,
заблокировав ее в этом положении.
• Заблокируйте пильную голову, чтобы она не
перемещалась по направляющим.
• Чтобы не повредить станок, для его подъема и
перемещения всегда используйте специальные
рукоятки.
• При наклоне сгибайте колени, а не спину.
4.2 Сборка
Если при распаковке вы обнаружили какие-либо
повреждения, возникшие в процессе транспортировки
станка, немедленно сообщите о них поставщику. Не
запускайте станок в работу!
Утилизируйте упаковку экологически безопасным
способом.
Очистите от защитной антикоррозионной смазки все
покрытые ею поверхности при помощи слабого
растворителя.
Закрепление станка на верстаке
Для стационарного использования:
Выберите место эксплуатации пилы, например, верстак,
где есть достаточно свободного места для манипуляций с
заготовками. Прикрутите станок к верстаку. Крепеж не
входит в комплект поставки и приобретается отдельно.
Использование с возможностью перемещения станка:
Поставьте станок на лист фанеры толщиной 19 мм и
прочно прикрутите к нему основание пилы через
монтажные отверстия. Крепеж не входит в комплект
поставки и приобретается отдельно.
С помощью струбцин закрепите лист фанеры на
устойчивой поверхности в мастерской.
Разблокировка перемещения пильной головы
Ослабьте ручку фиксации пильной головы (А, Рис. 4-1).
При транспортировке или
хранении пилы пильную голову необходимо
заблокировать, чтобы она не перемещалась по
направляющим.
Разблокировка пильной головы
Когда станок не используется,
пильную голову следует зафиксировать в нижнем
положении.
Несоблюдение данного предписания
может стать причиной тяжелых травм или
повреждения станка.
1. Надавите на рукоятку управления.
2. Вытяните стопорный штифт (В, Рис. 4-1).
3. Полностью поднимите пильную голову.
Примечание: когда станок не используется, пильную
голову следует зафиксировать в нижнем положении:
4. Вытяните стопорный штифт пильной головы (В) и
опустите ее.
5. Вставьте штифт (В) обратно, чтобы заблокировать
голову.

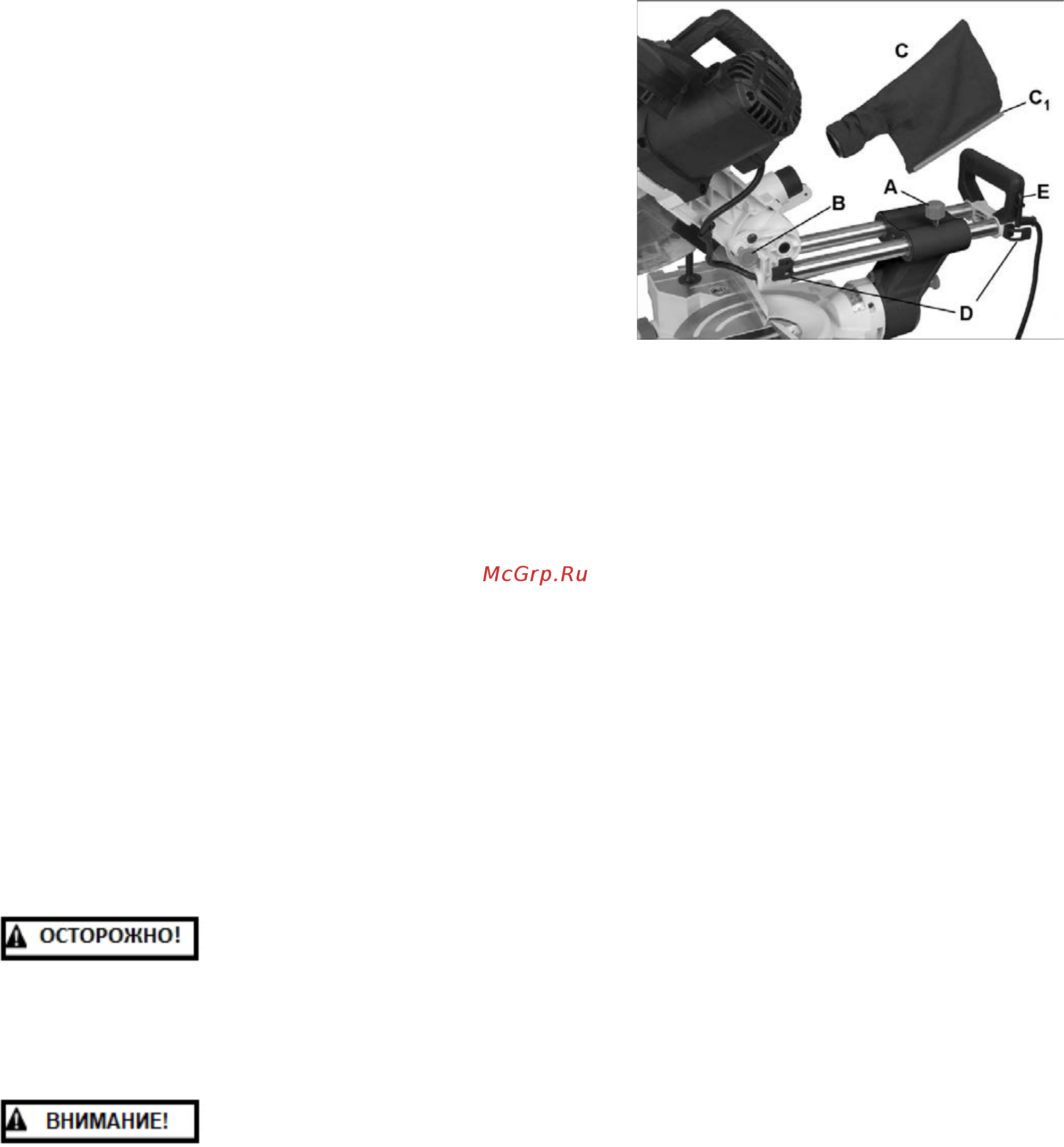

Рис. 4-1
Отвод пыли
a. Мешок для сбора пыли
Наденьте мешок на вытяжной штуцер (Рис. 4-1).
Чтобы опорожнить мешок, снимите его со штуцера,
уберите пластиковую скобу (С
1
, Рис. 4-1) и вытряхните
пыль через отверстие. Перед использованием мешка
установите на место пластиковую скобу.
Примечание: мешок для сбора пыли следует
периодически проверять и опорожнять; не ждите, пока он
заполнится.
b. Переходник
Переходник используется для увеличения отверстия
вытяжного штуцера с 41 мм до 63 мм. Это необходимо
для подсоединения к станку шланга промышленного
пылесоса или вытяжной установки. Для закрепления
шланга (не поставляется) на вытяжном штуцере
используйте хомут.
Скоба для намотки шнура питания
Когда станок не используется, шнур питания следует
намотать вокруг двух скоб, расположенных на пильной
голове (D, Рис. 4-1).
Ключ пильного диска
Шестигранный ключ, используемый для замены пильного
диска, хранится в задней части рукоятки (Е, Рис. 4-1).
Другой конец ключа сделан в виде крестообразной
отвертки.
Установка прижима заготовки
1. Вставьте стойку прижима (F, Рис. 4-2) в отверстие,
расположенное за левой или правой частью упора.
2. Ослабьте ручку (G), чтобы поднять или опустить опору
прижима, затем снова затяните ручку.
3. Нажмите кнопку (Н), чтобы прижим опустился на
заготовку, затем с помощью ручки (J) затяните его для
надежной фиксации заготовки.
