В соответствии с EN61029 станок имеет двойную
изоляцию.
Класс лазера 2 <1 мВт, 400-700 нм
Блок питания лазера 3 В (через трансформатор)
3.2 Уровень шума
(Погрешность проверки 4 дБ)
Уровень звуковой мощности
(по EN ISO 3746):
Холостой ход LwA 100,5 дБ(A)
Уровень звукового давления
(по EN ISO 11202):
Холостой ход LpA 87,7 дБ(A)
Приведенные значения относятся к уровню издаваемого
шума и не являются необходимым уровнем для
безопасной работы.
Данная информация должна дать возможность
пользователю станка лучше оценить опасность и
возможные риски.
3.3 Комплект поставки
1 Торцовочно-усовочная пила
1 Вытяжной штуцер
1 Мешок для сбора пыли
1 Пильный диск
1 Прижим заготовки
3 Шестигранных ключа: 2,5/3/6 мм (6 мм ключ
закреплен на задней рукоятке)
Инструкция по эксплуатации
Перечень деталей
Инструмент для сборки
Шестигранные ключи: 2,5 мм и 6 мм (дополнительные
инструменты могут понадобиться для настройки и
регулировки станка и для его крепления к верстаку).
3.4 Основные узлы станка

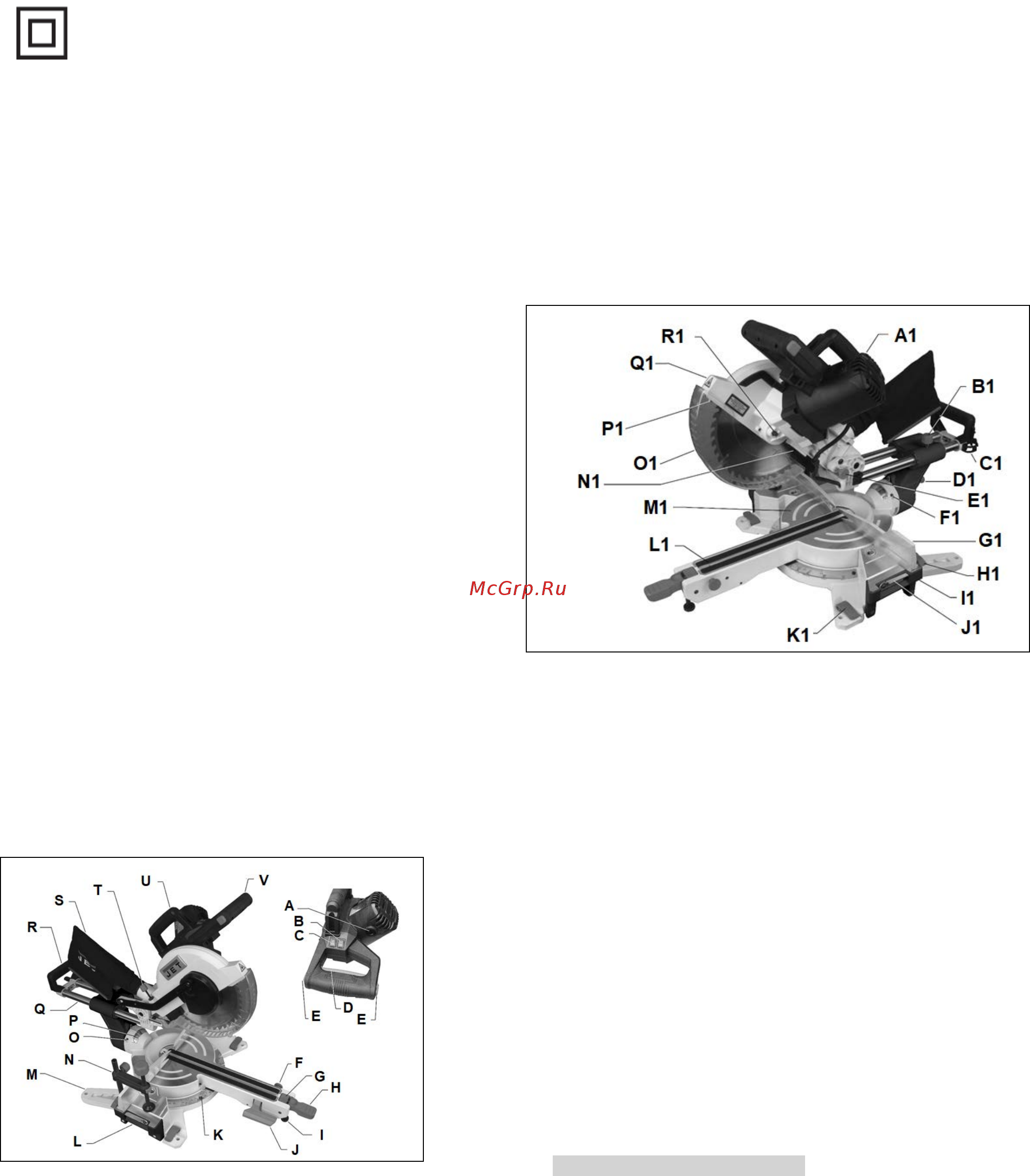

Рис. 3-1
A .......... Колпачок угольной щетки
B .......... Переключатель светодиодной лампы
C .......... Переключатель лазерного указателя
D .......... Курковый переключатель
E .......... Кнопка разблокировки
F .......... Стопорный штифт механизма поворота стола
G .......... Кнопка разблокировки
H .......... Ручка фиксации стола при повороте
I ............ Регулируемая опора
J ........... Ручка фиксации пильной головки при наклоне
K ........... Шкала поворота стола
L ........... Левое расширение стола
M .......... Основание
N .......... Прижим заготовки
O .......... Левый стопорный винт для наклона пильного
диска на 45°
P ........... Шкала наклона пильного диска
Q .......... Направляющая штанга
R .......... Задняя рукоятка для переноски
S ........... Мешок для сбора пыли
T ........... Ограничитель глубины
U .......... Передняя рукоятка для переноски
V ........... Рукоятка управления
Рис. 3-2
A1 ......... Электродвигатель
B1 ......... Ручка фиксации пильной головы
C1 ........ Скоба для намотки шнура
D1 ........ Стопорный штифт механизма наклона пильного
диска
E1 ......... Стопорный штифт пильной головы
F1 ......... Правый стопорный винт для наклона пильного
диска на 45°
G1 ........ Удлинение упора
H1 ........ Фиксатор удлинения упора
I1 .......... Правое расширение стола
J1 ......... Упор заготовки
K1 ......... Фиксатор расширения стола
L1 ......... Вставка стола
M1 ........ Стол
N1 ........ Светодиодная лампа
O1 ........ Нижний защитный кожух пильного диска
P1 ......... Лазерный указатель
Q1 ........ Пильная голова
R1 ........ Фиксатор оправки
4. Транспортировка и запуск
4.1 Транспортировка и установка
Станок предназначен для работы в закрытых помещениях
и должен быть прочно установлен на твердой
горизонтальной поверхности.
При необходимости станок можно зафиксировать
болтами.
Для удобства транспортировки станок поставляется
частично разобранным.
