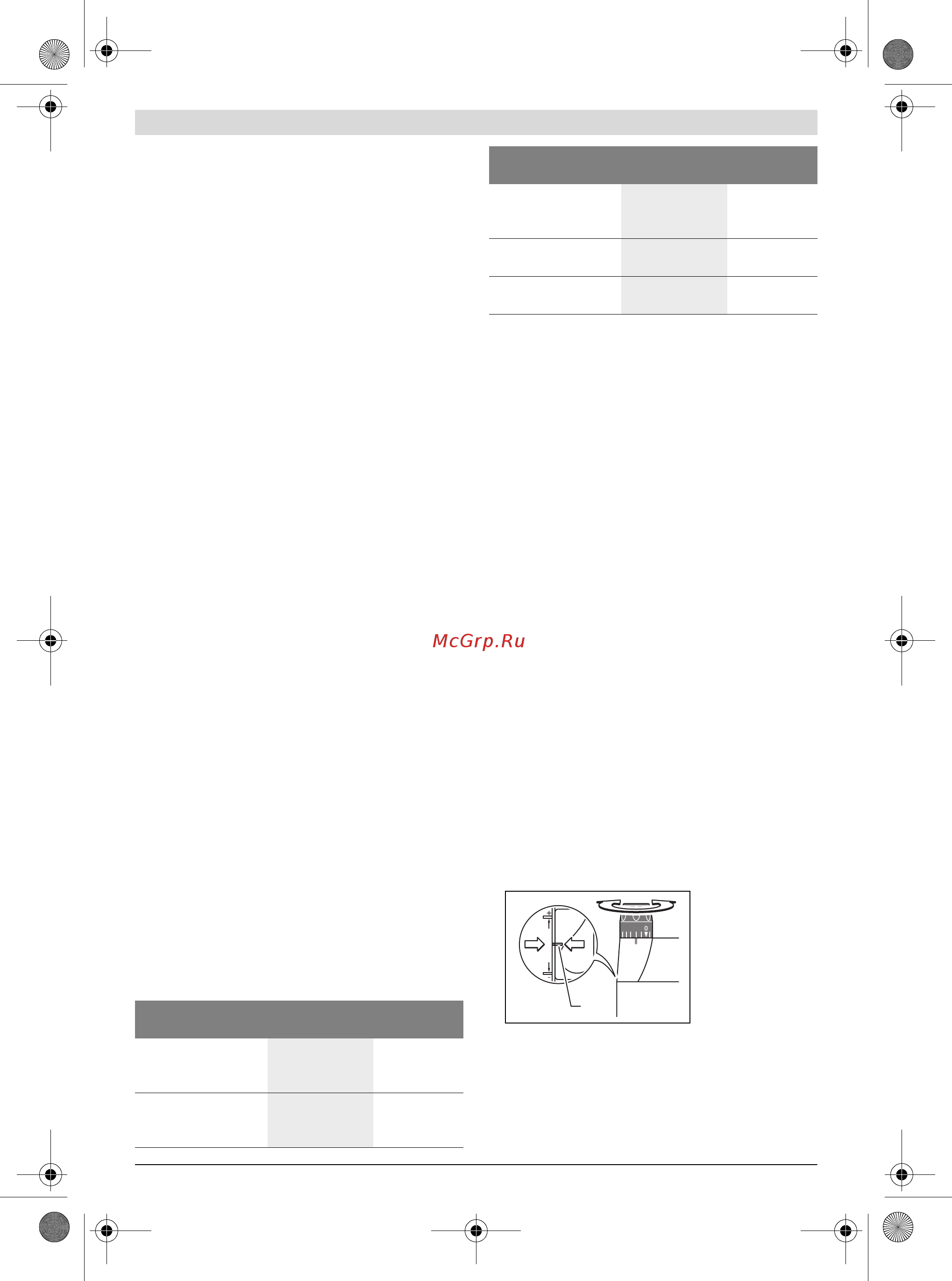

54 | Română
1 619 929 J77 | (27.9.11) Bosch Power Tools
f Evitaţi acumulările şi depunerile de praf la locul de
muncă. Pulberile se pot aprinde cu uşurinţă.
Montarea adaptorului de aspirare
Adaptorul de aspirare 28 poate fi montat cu racordul de
furtun în faţă sau în spate. La montarea cu racordul de furtun
în partea din faţă, în prealabil se va demonta apărătoarea
contra aşchiilor 5. Fixaţi adaptorul de aspirare 28 cu cele 2
şuruburi cu cap striat 29 pe placa de bază 6.
Pentru asigurarea unei aspirări optime, adaptorul de aspirare
28 trebuie curăţat regulat.
Racordarea dispozitivului de aspirare a prafului
Fixaţi un furtun de aspirare (Ø 35 mm) 27 (accesoriu) pe
adaptorul de aspirare deja montat. Racordaţi furtunul de
aspirare 27 la un aspirator de praf (accesoriu).
Scula electrică poate fi racordată direct la priza unui aspirator
universal Bosch cu pornire prin telecomandă. Acesta
porneşte automat în momentul pornirii sculei electrice.
Aspiratorul de praf trebuie să fie adecvat pentru materialul de
prelucrat.
Pentru aspirarea pulberilor extrem de nocive, cancerigene
sau uscate, folosiţi un aspirator special.
Montarea apărătorii contra aşchiilor
(vezi figura C)
Introduceţi astfel apărătoarea contra aşchiilor 5 dinspre
partea din faţă în ghidaj, încât să se fixeze în acesta. Pentru
demontare apucaţi din lateral apărătoarea contra aşchiilor şi
trageţi-o spre înainte.
Funcţionare
Punere în funcţiune
f Atenţie la tensiunea reţelei de alimentare! Tensiunea
sursei de curent trebuie să coincidă cu datele de pe
plăcuţa indicatoare a tipului sculei electrice. Sculele
electrice inscripţionate cu 230 V pot funcţiona şi
racordate la 220 V.
Preselecţia turaţiei
Cu rozeta de preselecţie a turaţiei 23 puteţi preselecta turaţia
necesară chiar în timpul funcţionării maşinii.
1 – 2 turaţie scăzută
3 – 4turaţie medie
5 – 6turaţie ridicată
Valorile redate în tabel sunt valori orientative. Turaţia
necesară depinde de material şi de condiţiile de lucru, putând
fi determinată printr-o probă practică.
Pornire/oprire
Înainte de pornire/oprire reglaţi adâncimea de frezare, vezi
paragraful „Reglarea adâncimii de frezare“.
Pentru punerea în funcţiune a sculei electrice acţionaţi mai
întâi blocajul de conectare 1 şi apăsaţi apoi întreupătorul
pornit/oprit 22 şi menţineţi-l apăsat.
POF 1400 ACE: Un spot luminos luminează sectorul de
frezare.
Pentru oprirea sculei electrice eliberaţi întrerupătorul
pornit/oprit 22.
POF 1400 ACE: Spotul luminos se stinge încet.
Indicaţie: Din considerente privind siguranţa, întrerupătorul
pornit/oprit 22 nu poate fi blocat, ci trebuie apăsat
neîntrerupt, în timpul funcţionării ferăstrăului.
Constant Electronic (POF 1400 ACE)
Sistemul Constant Electronic menţine turaţia aproape
constantă la mersul în gol şi sub sarcină, asigurând un
randament uniform de lucru.
Reglarea adâncimii de frezare (vezi figura D)
f Reglarea adâncimii de frezare se poate face numai cu
scula electrică oprită.
Pentru reglajul brut al adâncimii de frezare procedaţi după
cum urmează:
– Puneţi scula electrică cu dispozitivul de frezare montat pe
piesa de prelucrat.
– POF 1400 ACE: Fixaţi intervalul de reglaj fin cu butonul
rotativ 18 în poziţia de mijloc. Învârtiţi în acest scop
butonul rotativ 18, până când reperele 19 coincid aşa cum
este ilustrat în figură. Rotiţi în continuare scala 17
aducând-o la „0“.
– Poziţionaţi limitatorul în trepte 9 pe treapta cea mai joasă;
limitatorul în trepte se înclichetează perceptibil.
– POF 1200 AE: Înşurubaţi respectiv deşurubaţi pe
jumătate şuruburile de ajustare pentru limitatorul în trepte
24.
Material Diametrul frezei
(mm)
Poziţie rozetă
de reglare 23
Lemn de esenţă tare
(fag)
4 – 10
12 – 20
22 – 40
5 – 6
3 – 4
1 – 2
Lemn de esenţă moale
(pin)
4 – 10
12 – 20
22 – 40
5 – 6
3 – 6
1 – 3
PAL 4 – 10
12 – 20
22 – 40
3 – 6
2 – 4
1 – 3
Materiale plastice
4 – 15
16 – 40
2 – 3
1 – 2
Aluminiu
4 – 15
16 – 40
1 – 2
1
Material Diametrul frezei
(mm)
Poziţie rozetă
de reglare 23
19
OBJ_DOKU-28037-001.fm Page 54 Tuesday, September 27, 2011 8:27 AM
