REAL MIG
7. Откройте механизм подачи проволоки. Потяните на себя механизм прижима, потяните
вверх прижимной ролик (см. рис. 7.8).

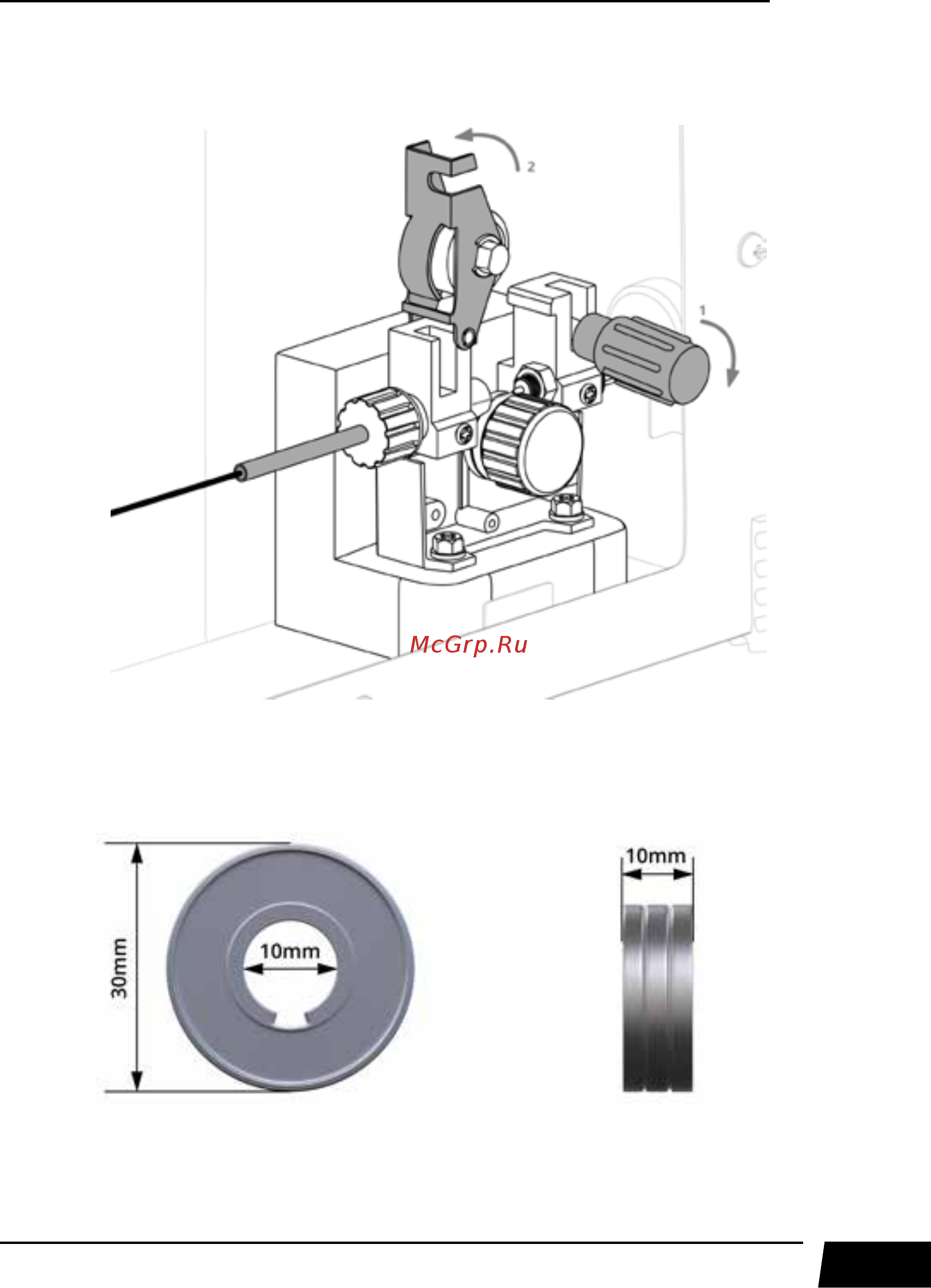

Рис. 7.8. Открытие механизма подачи проволоки.
В зависимости от диаметра сварочной проволоки выберите канавку на подающем ролике
(см. рис. 7.9).
Рис. 7.9. Общий вид подающего ролика для данных аппаратов.
