8. Установите необходимую канавку в зависимости от диаметра сварочной проволоки
(см. рис. 7.10).

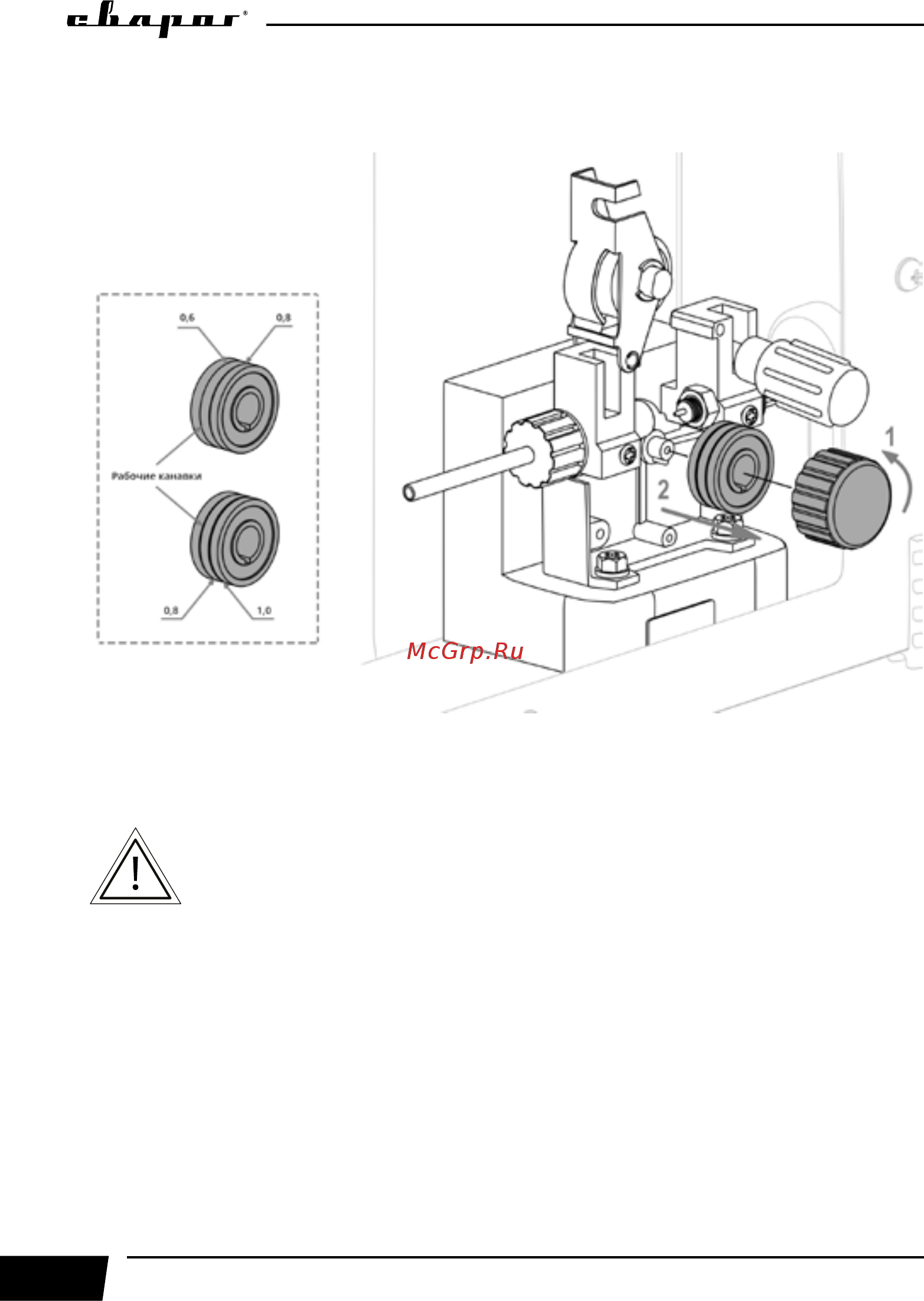

Рис. 7.10. Порядок смены подающего ролика.
9. Заправьте сварочную проволоку (см. рис. 7.11).
Перед заправкой сварочной проволоки убедитесь в соответствии типа
и диаметра направляющего канала в зависимости от типа и диаметра
сварочной проволоки (см. раздел 7.1).
