122
Доступ к системной плате МФП
Для установки модуля памяти МФП, флэш-памяти, платы с микропрограммным
обеспечением и дополнительных плат требуется доступ к системной плате МФП.
Примечание. Снимите защитную крышку системной платы с помощью отвертки Phillips.

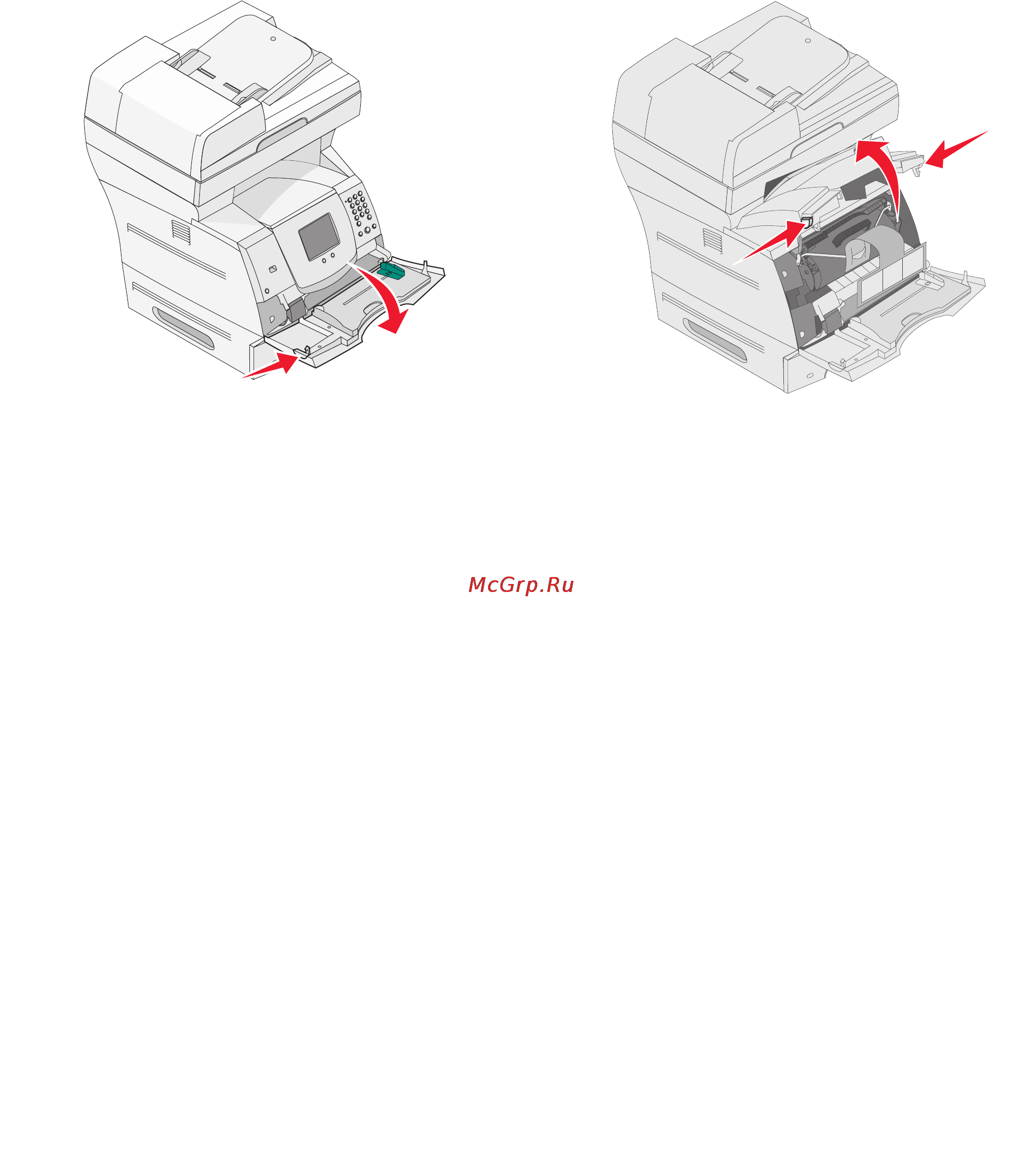

1 Нажмите на защелку и опустите многоцелевое устройство подачи.
2 Нажмите на обе защелки и поднимите верхнюю переднюю крышку.
