128
Установка и удаление модуля флэш-памяти или платы
с микропрограммным обеспечением
Установка
Примечание. Модули флэш-памяти и платы с микропрограммным обеспечением,
предназначенные для других МФП Lexmark, могут быть несовместимыми
с данным МФП.
1 Снимите защитную крышку системной платы. (См. раздел Доступ к системной плате
МФП.)
Примечание. При наличии установленной дополнительной платы перед установкой
модуля флэш-памяти или платы с микропрограммным обеспечением может
потребоваться извлечь дополнительную плату.
2 Распакуйте модуль флэш-памяти или плату с микропрограммным обеспечением.
3 Удерживая модуль флэш-памяти или плату с микропрограммным обеспечением за
зажимы, совместите пластиковые штифты на плате с отверстиями на системной
плате.
4 С усилием вставьте модуль флэш-памяти или плату с микропрограммным
обеспечением на место и отпустите фиксирующие зажимы.

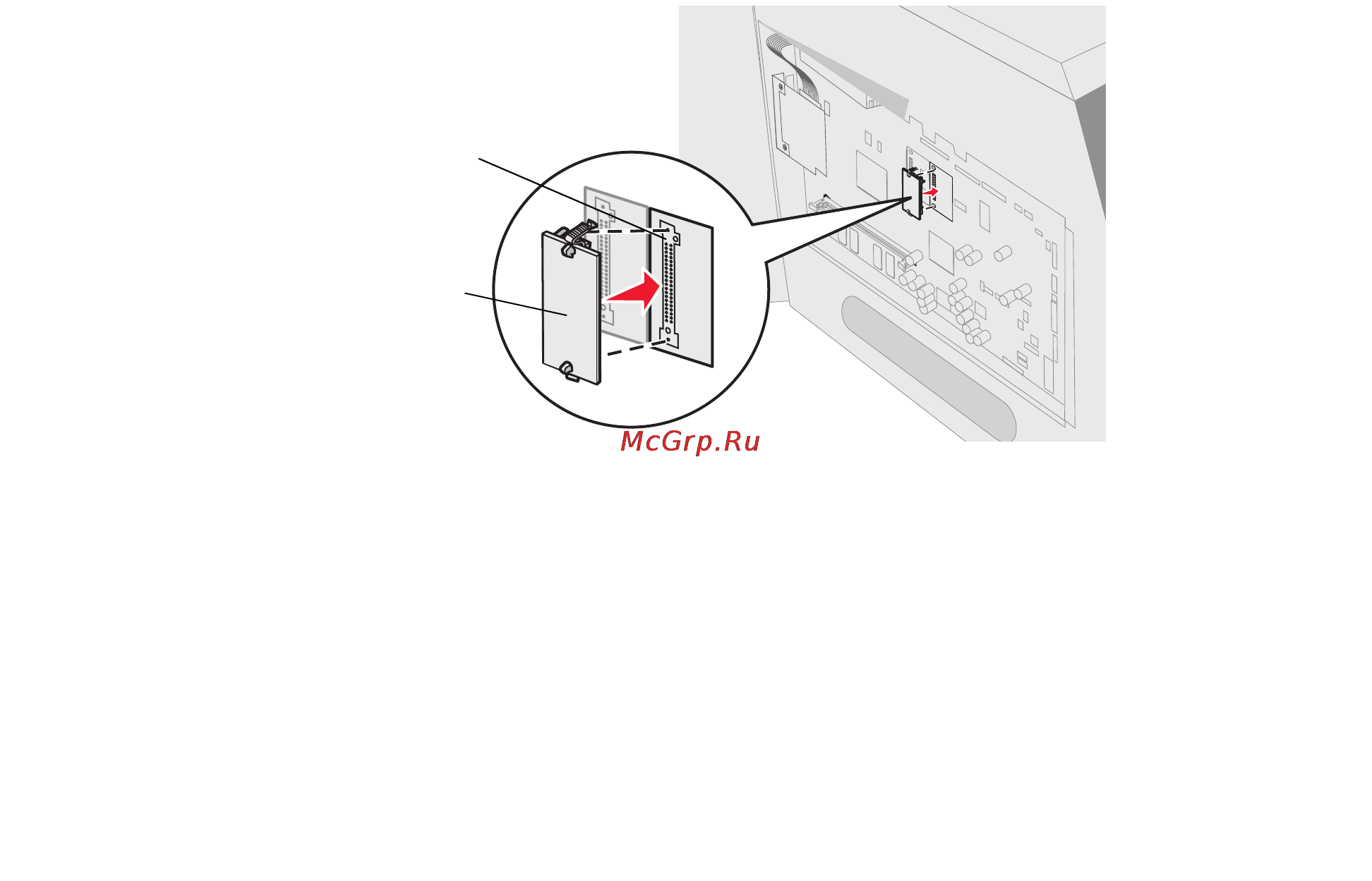

Разъем модуля флэш-памяти или платы с микропрограммным обеспечением должен
соприкасаться с системной платой по всей длине и быть зафиксирован в разъеме.
Соблюдайте осторожность во избежание повреждения разъемов.
Разъем
Модуль флэш-памяти или плата
с микропрограммным обеспечением
