126
Установка и удаление модуля памяти
Установка
Примечание. Модули памяти, предназначенные для других МФП и принтеров Lexmark,
могут быть несовместимыми с данным МФП.
1 Снимите защитную крышку системной платы. (См. раздел Доступ к системной плате
МФП.)
Предупреждение. Модули памяти МФП могут выйти из строя под действием статического
электричества. Перед тем, как взять в руки модуль памяти, прикоснитесь
к какому-либо металлическому предмету, например, к корпусу МФП.

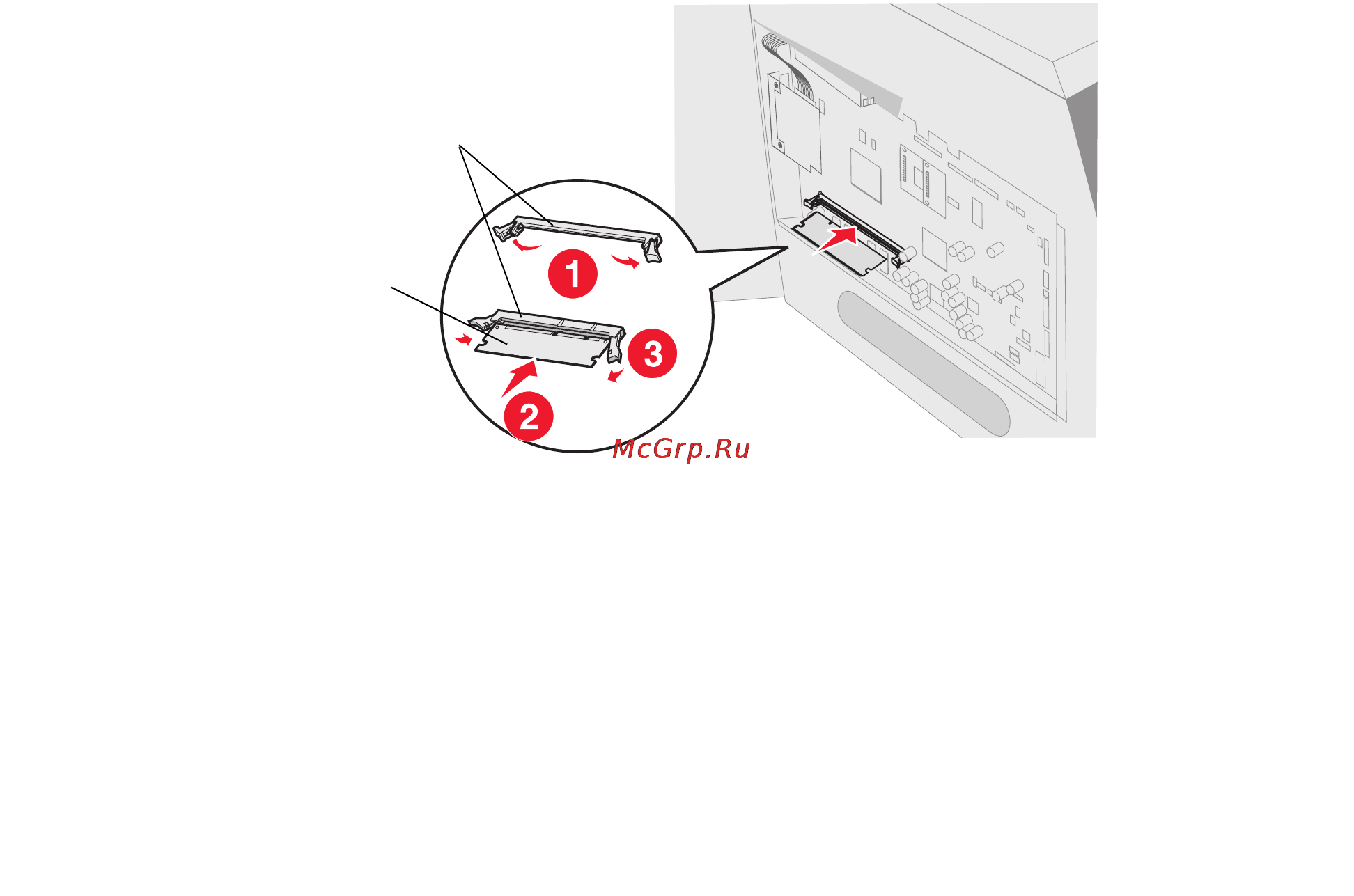

2 Освободите защелки на обоих концах разъема модуля памяти.
3 Распакуйте модуль памяти.
Не прикасайтесь к контактам разъема, расположенным вдоль края модуля. Сохраните
упаковку.
4 Совместите пазы на нижнем крае модуля с пазами разъема.
5 С усилием вставьте модуль памяти в разъем до защелкивания фиксаторов на обоих
концах разъема.
Для правильной установки модуля может потребоваться некоторое усилие.
6 Убедитесь в том, что обе защелки вошли в пазы на концах модуля.
Разъем модуля памяти
Модуль памяти
