168
Устранение замятия в УАПД
290, 291, 292 и 294 Замятия в сканере

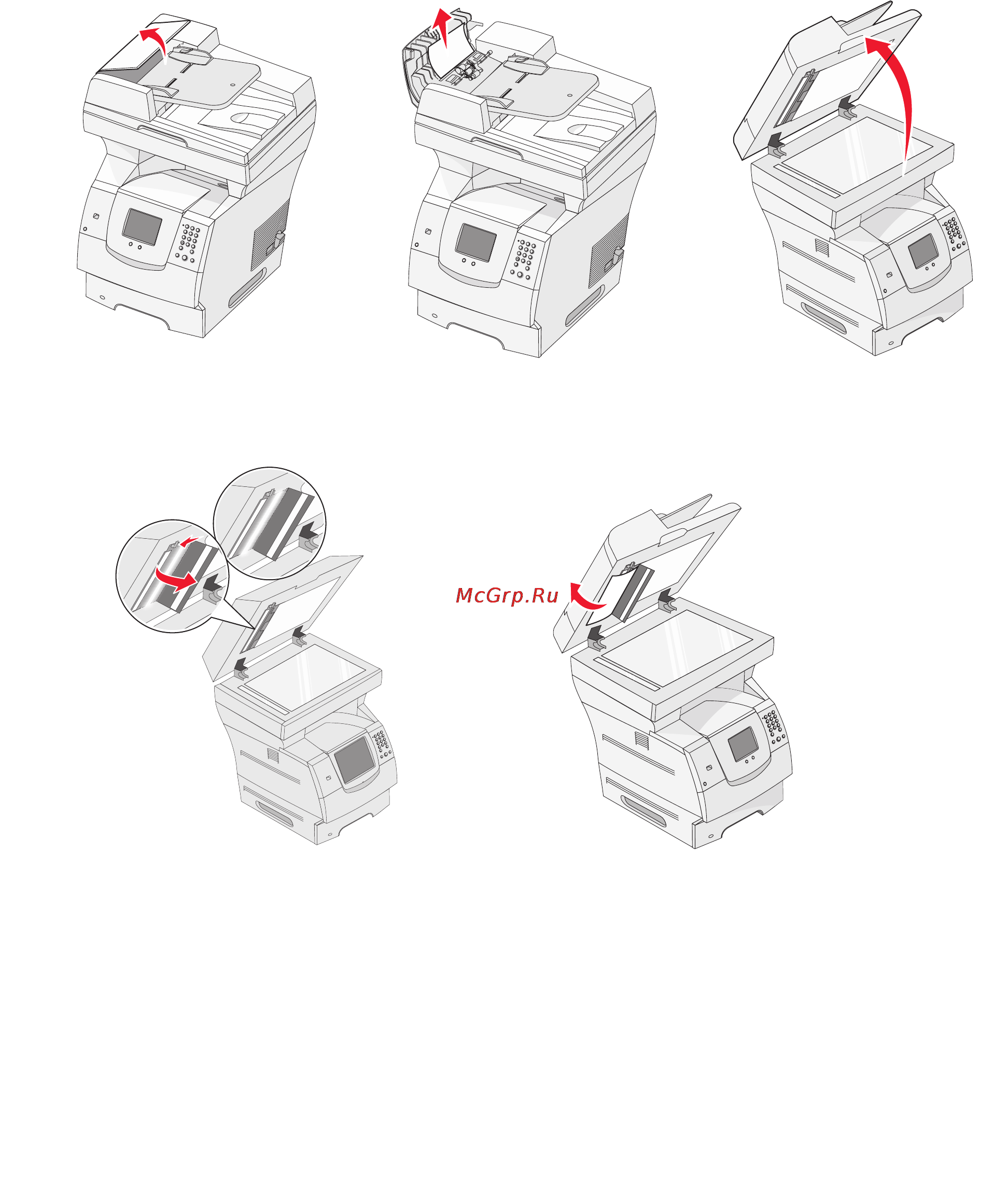

1 Полностью извлеките оригиналы из УАПД.
2 Откройте крышку УАПД и полностью извлеките замятые страницы.
3 Откройте крышку для документов и полностью извлеките замятые страницы.
4 Откройте дверцу доступа к блоку сканирования и полностью извлеките замятые
страницы.
5 Закройте дверцу доступа к блоку сканирования.
6 Закройте крышку УАПД.
