131

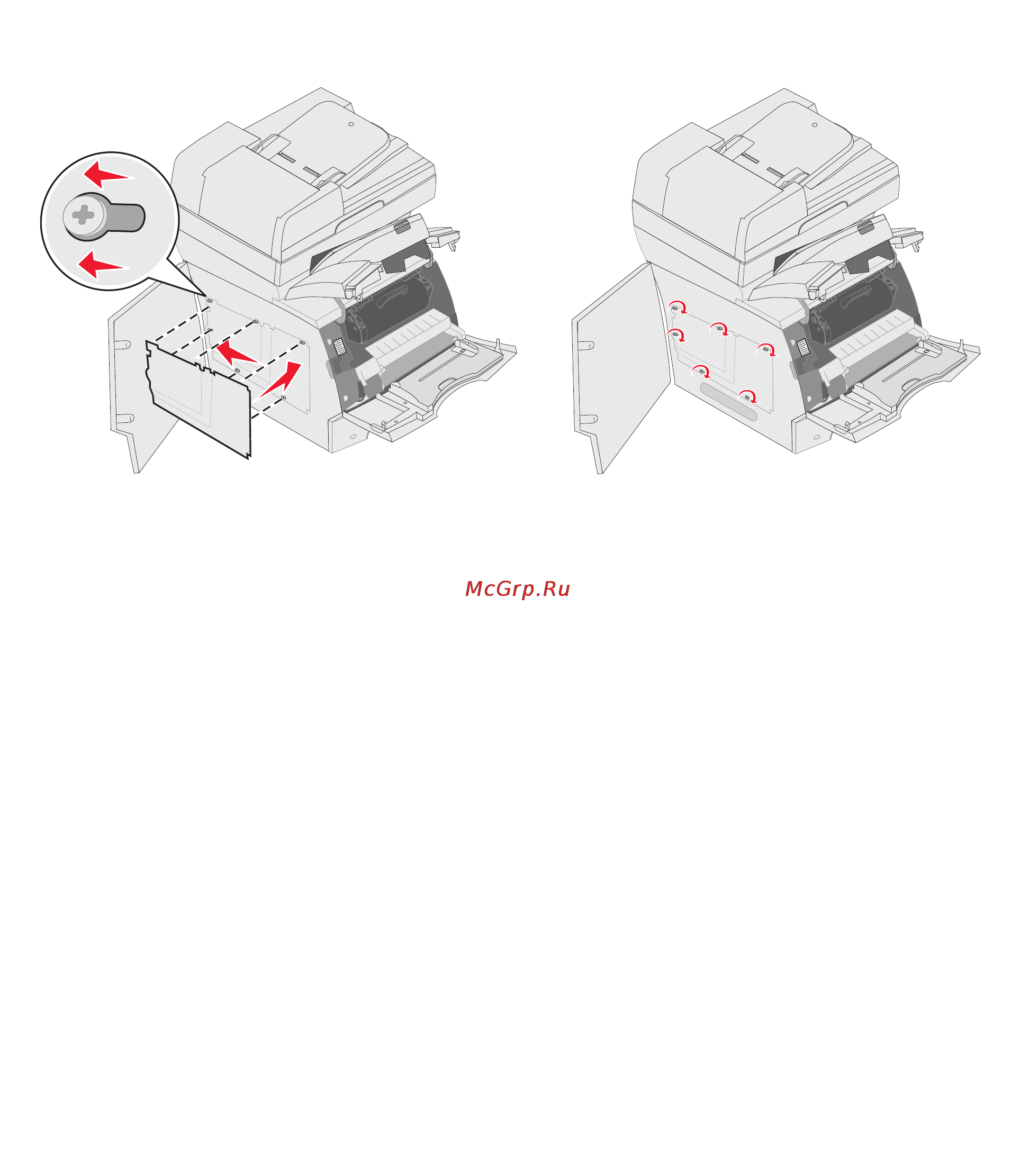

Установка щитка на место
После установки дополнительных плат на системной плате МФП установите на место щиток
в соответствии с приведенными ниже инструкциями и закройте дверцы.
1 Совместите отверстия на щитке с винтами на корпусе.
2 Наденьте щиток на винты.
3 Затяните винты.
4 Закройте боковую дверцу.
5 Закройте верхнюю переднюю крышку.
6 Закройте многоцелевое устройство подачи.
