130
Установка дополнительной платы
На МФП предусмотрен один разъем, поддерживающий следующие дополнительные платы:
• встроенный сервер печати MarkNet N8000 series;
• плата последовательного интерфейса RS-232;
• плата параллельного интерфейса 1284-B;
• адаптер коаксиального/биаксиального кабеля для SCS.
Предупреждение. Дополнительные платы могут выйти из строя под действием статического
электричества. Перед тем, как взять в руки дополнительную плату,
прикоснитесь к какому-либо металлическому предмету, например,
к корпусу МФП.

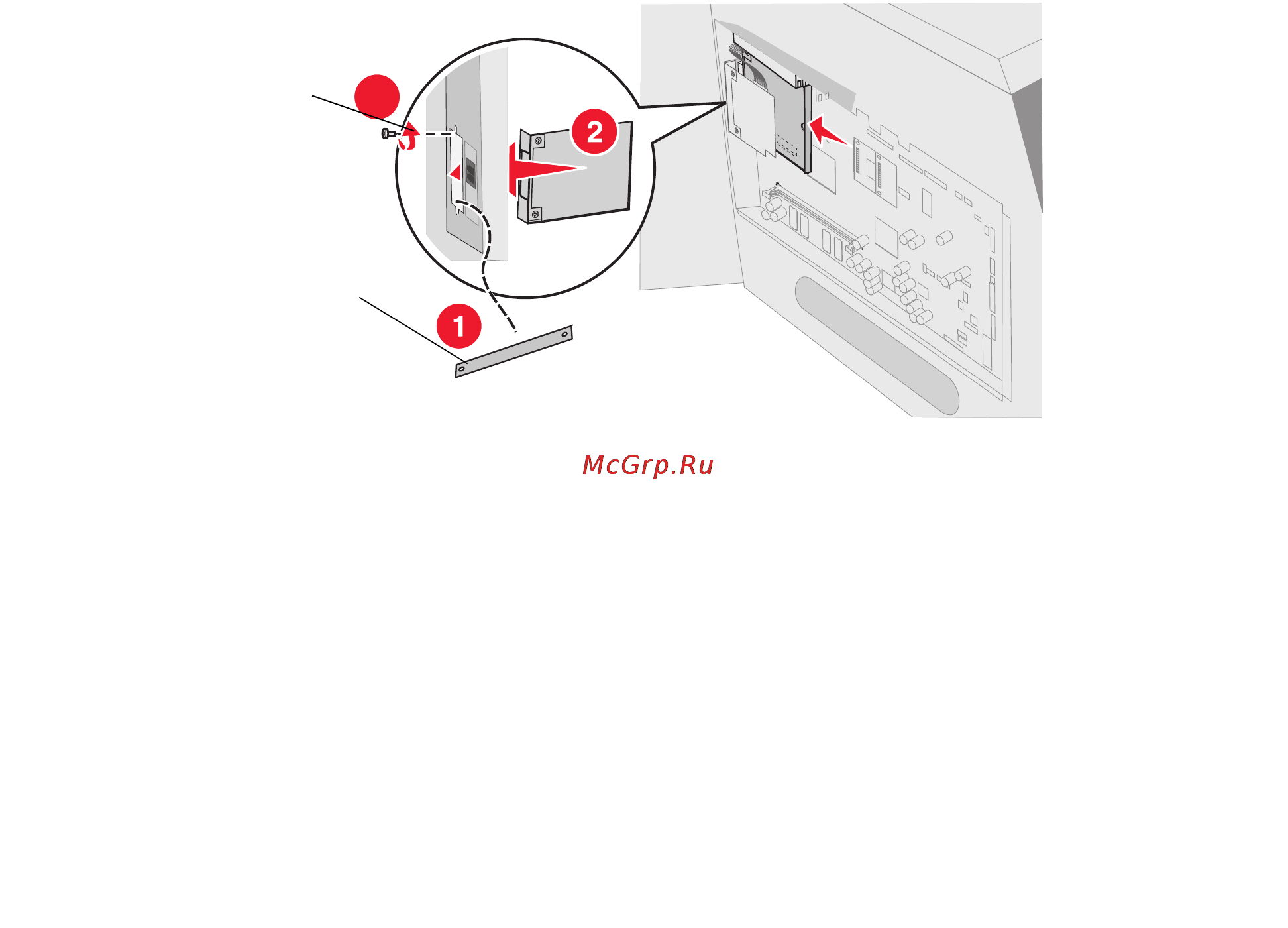

1 Найдите на системной плате разъемы для плат.
2 Выкрутите винт и снимите накладку; сохраните их.
3 Распакуйте плату. Сохраните упаковочные материалы.
4 Выровняйте контактные выводы платы по разъему на системной плате и с усилием
вставьте плату в разъем.
5 Вставьте винт, ранее извлеченный из накладки (либо дополнительный винт из
комплекта поставки платы).
6 Затяните винт для фиксации платы.
3
Винт
Накладка
