Инструкция по эксплуатации
- 11 -
DRIVE INMIG DW SYN PULSE
Поз. Символ Описание
1
Многофункциональная ручка настройки параметров 1
2 Многофункциональная ручка настройки параметров 2
3 Индикатор настройки индуктивности
4 Индикатор настройки длины дуги
5 Индикатор настройки сварочного напряжения
6 Индикатор настройки сварочных программ
7 Дисплей трёхразрядный
8 Индикатор толщины свариваемого металла
9 Индикатор скорости подачи проволоки

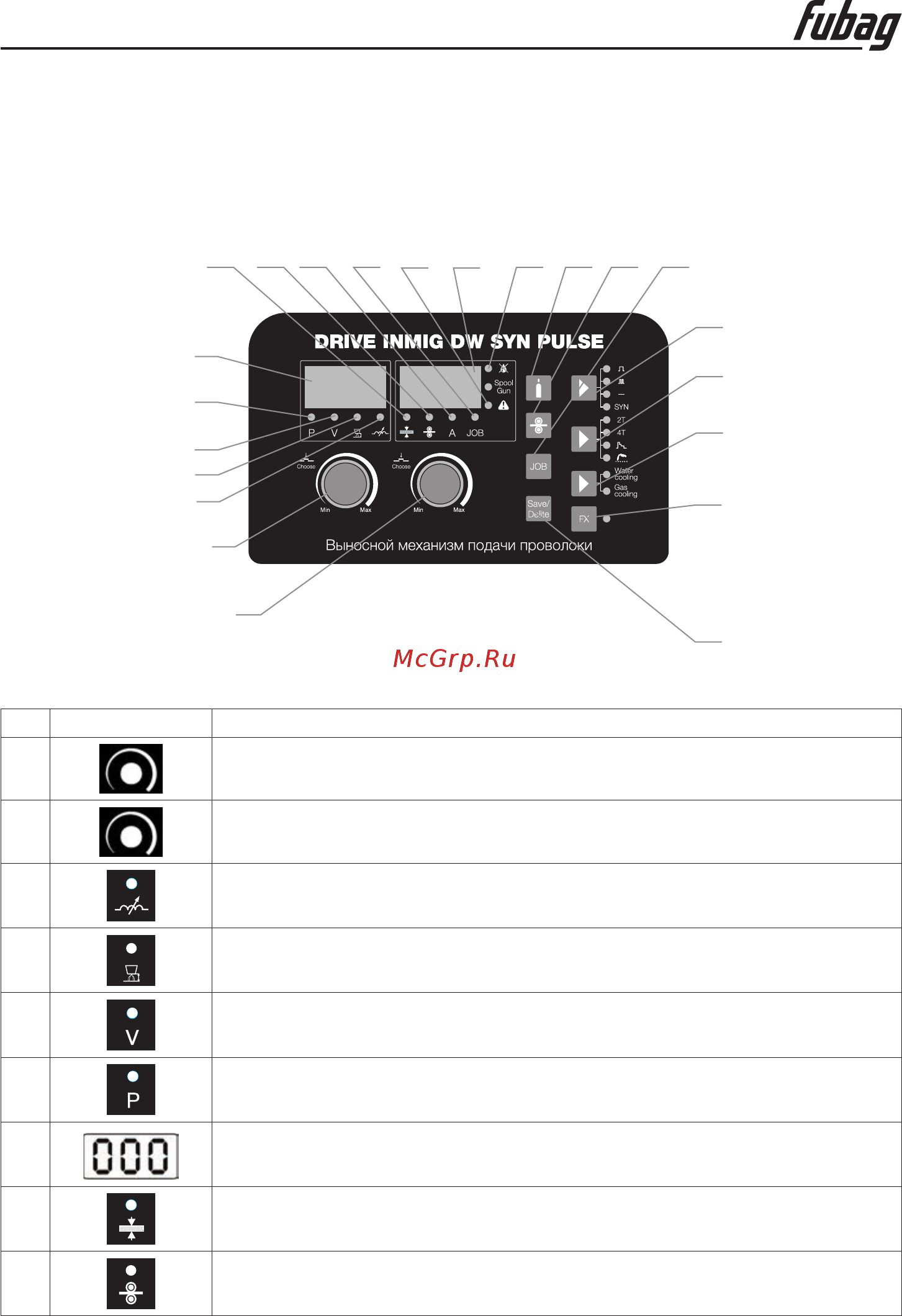

6. Управление и настройки
6.1 ПАНЕЛЬ УПРАВЛЕНИЯ
2
1
3
4
5
6
8 9
10
11 1312 14
21
22
18
Рис. 6.1
7
19
20
15 16 17
