Инструкция по эксплуатации
- 15 -
DRIVE INMIG DW SYN PULSE
Орган управления Действие Результат

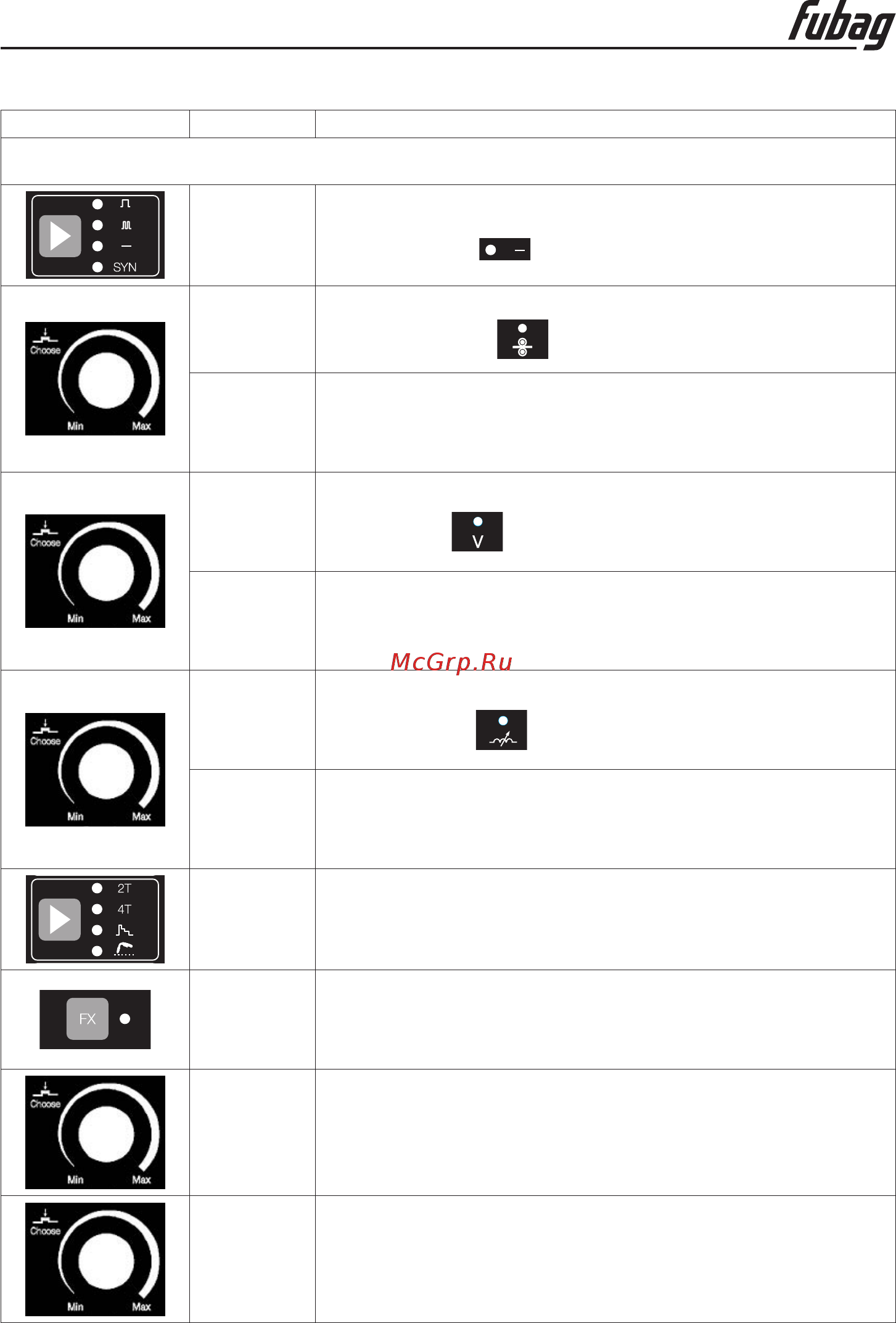

7.3 НАСТРОЙКА АППАРАТА В РЕЖИМ БЕЗ СИНЕРГЕТИКИ
Нажать
Нажимая на кнопку перейти в режим
без синергетики
Нажать
Нажимая на кнопку перейти к регулировке скорости
подачи проволоки
Повернуть
Настроить скорость подачи проволоки.
Диапазон 1,5-24 м/мин
Нажать
Нажимая на кнопку перейти на регулировку
напряжения
Повернуть
Настроить требуемое значение напряжения.
Диапазон 10-50 В
Нажать
Нажимая на кнопку перейти в режим настройки
индуктивности
Повернуть
Настроить индуктивность.
Диапазон +-10
Нажать
Выбрать необходимый и доступный режим управления
горелкой
Нажать
Войти в список доступных для данного режима функций
(см. таблицу 2)
Нажать
или
Повернуть
Выбрать необходимую функцию
Повернуть Настроить значение выбранной функции
2
1
1
1
2
