Инструкция по эксплуатации
- 12 -
DRIVE INMIG DW SYN PULSE

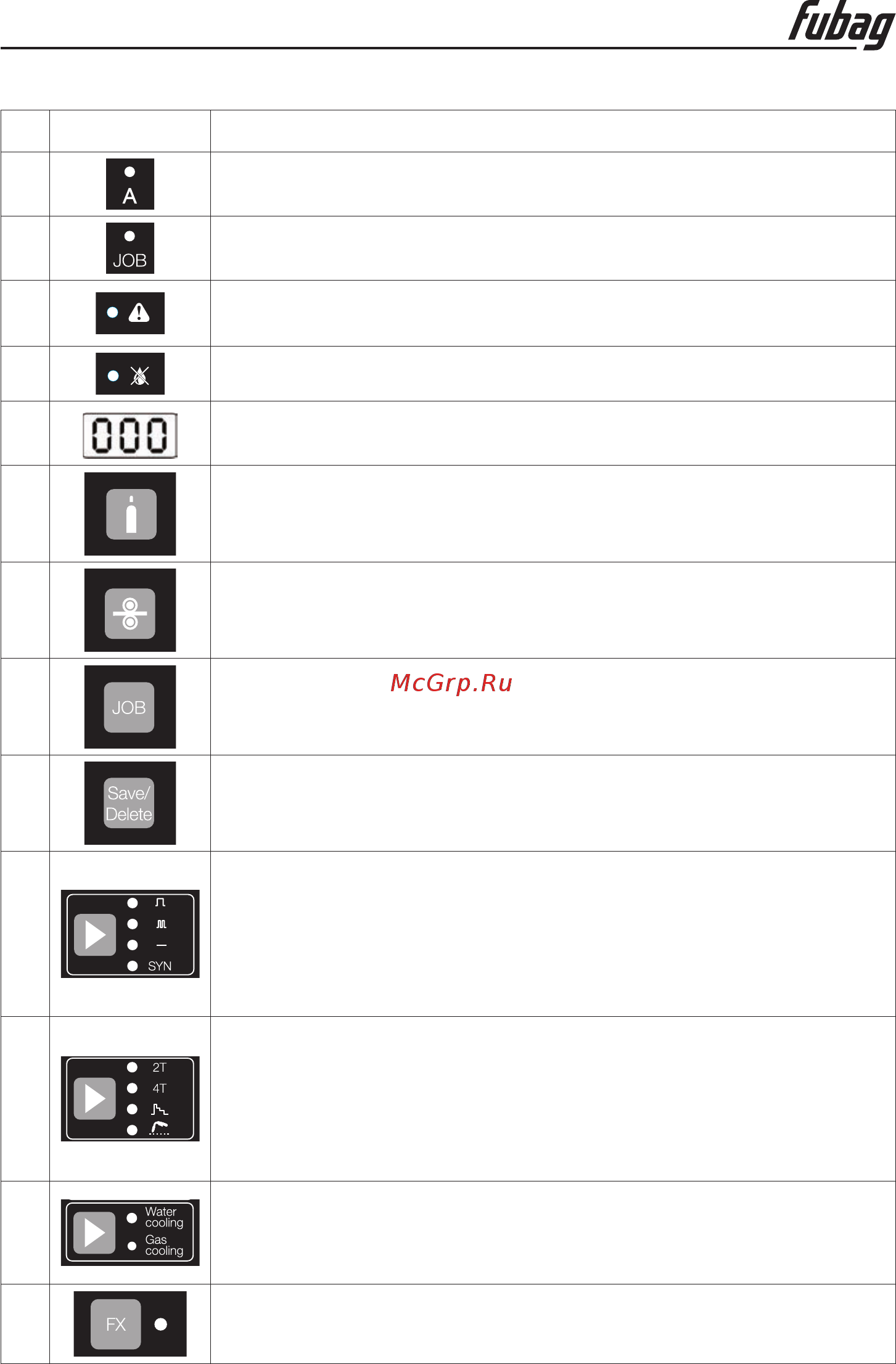

Поз. Символ Описание
10
Индикатор сварочного тока
11 Индикатор ячейки памяти JOB
12
Индикатор: перегрев аппарата, повышенное или пониженное напря-
жение сети
13
Индикатор низкого уровня охлаждающей жидкости
14 Дисплей трёхразрядный
15 Кнопка проверки газа / продувка
16
Кнопка Бестоковая заправка проволоки
17
Кнопка вызова ячеек памяти JOB
18
Кнопка сохранения / удаления ячеек памяти JOB
19
Выбор сварочного режима:
Импульсный режим
Режим двойного импульса (чередование двух токов)
Режим MIG MAG manual (режим с ручной настройкой без синергетики)
Режим MIG MAG Synergic
20
Выбор режима работы горелки, спецрежимы:
Двухтактный режим (все Режимы)
Четырехтактный режим (все Режимы)
Четырехтактный специальный режим (кроме Режима NIG MAG manual)
Режим точечной сварки (кроме Режима двойного импульса)
21
Выбор типа охлаждения сварочной горелки:
Жидкостное охлаждение
Воздушное охлаждение
22
Кнопка выбора дополнительных функций
